إحداث ثورة في الأعمال المعدنية: الدليل الشامل لأجهزة اللحام بالليزر المحمولة

يتغير عالم تشغيل المعادن سريع الخطى بشكل كبير مع إدخال أدوات اللحام بالليزر المحمولة. لم يعد اللحامون مضطرين إلى الاعتماد على ورش عمل ضخمة لعملهم حيث أصبح الأمر أسهل وأسرع وأكثر دقة. يوفر استخدام اللحام بالليزر المحمول مرونة وكفاءة لا مثيل لها، مما يغير الطريقة التي يتم بها اللحام عادةً. تم تصميم هذه المقالة لمساعدتك وتزويدك بالتفصيل بكل ما تحتاج إلى معرفته حول كيفية تغيير هذه الأدوات لنماذج عالم تشغيل المعادن. سنفحص بالتفصيل الميزات والفوائد الفريدة التي تتمتع بها هذه الأدوات عند مقارنتها بطرق اللحام التقليدية، ونشرح كيفية استخدامها في المواقف العملية، ونشير إلى الأسباب التي تجعل اللحام بالليزر المحمول أهم الأدوات في تشغيل المعادن بدقة. من المحترفين إلى الهواة، ستوضح هذه المقالة كيف تنحت هذه الليزر مكانة في مجال الحرف اليدوية ولماذا يجب أن تهتم.

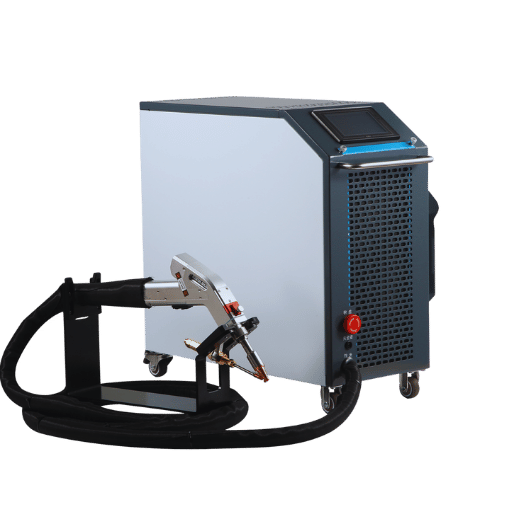

ما هو جهاز لحام ليزر محمول، وكيف يعمل؟

إن آلة اللحام بالليزر المحمولة هي جهاز محمول يستخدم لربط الأجزاء المعدنية من خلال شعاع ليزر مركّز عالي الكثافة. فمع تطبيق الليزر، يتم إنتاج حرارة عالية الكثافة عند نقطة التلامس، مما يؤدي إلى إذابة المادة التي يتم لحامها. توفر هذه الطريقة تحكمًا ودقة كبيرين، مما يؤدي إلى لحامات قوية جدًا ونظيفة مع تشوه ضئيل للغاية. إن آلات اللحام بالليزر المحمولة سهلة الاستخدام بسبب واجهاتها ذات الشكل الهندسي المريح، مما يجعلها مفيدة في مجالات مختلفة مثل صناعات التصنيع والسيارات والفضاء الجوي. إن دقتها وسهولة استخدامها تجعلها مناسبة لمهام اللحام المعقدة والدقيقة للغاية.

فهم آلة لحام ليزر

تستخدم آلة اللحام بالليزر شعاعًا مركّزًا من الضوء لربط المواد معًا بدقة كبيرة وضررًا حراريًا ضئيلًا باستخدام ضوء الليزر المركّز على سطح الهدف، والذي ينتج حرارة كافية لدمج المواد معًا. هذه العملية فعّالة ودقيقة ومرنة في تنفيذ عمليات اللحام المعقدة أو الحساسة. تُستخدم عادةً في تجميع السيارات، وتصنيع الإلكترونيات، وتصنيع الأدوات الطبية. تُفضّل آلات اللحام بالليزر لقدرتها على توفير وصلات قوية ودائمة في جميع أنحاء قطع العمل دون معالجات لاحقة كبيرة.

استخدم عملية اللحام من ليزر محمول

إن جهاز اللحام بالليزر المحمول يبسط عملية اللحام من خلال دمج تقنية الليزر الدقيقة وراحة الجهاز المحمول باليد. وتستخدم العملية نفسها شعاع ليزر عالي التركيز يتم إسقاطه على المنطقة المراد لحامها. وتعمل الطاقة المنبعثة من الشعاع على إذابة أسطح المواد بوتيرة سريعة، وعندما يتم إزالة الشعاع، يبرد الرابط ويصبح متماسكًا بإحكام. وبالمقارنة بتقنيات اللحام التقليدية، فإن اللحام بالليزر المحمول باليد لا يتطلب قدرًا كبيرًا من الحرارة، وبالتالي يزيد من الكفاءة عند العمل مع التصميمات المعقدة والمواد الرقيقة.

تعتبر سرعة اللحام العالية واحدة من السمات المميزة للحام الليزر المحمول باليد. تشير الأبحاث إلى أنه يمكن أن يكون أسرع بأربع مرات من لحام MIG وTIG. على سبيل المثال، في ظل الظروف المثالية، يمكن أن تصل اللحامات الرأسية إلى سرعات 4 بوصة في الدقيقة، مما يحسن الكفاءة والإنتاجية بشكل كبير. علاوة على ذلك، فإن القدرة على استخدام مواد مختلفة لا تقتصر على الفولاذ المقاوم للصدأ والألومنيوم، حيث يمكن أيضًا استخدام معادن أخرى مثل الفولاذ الكربوني أو السبائك.

تتمثل ميزة أخرى مهمة في تقليل متطلبات ما بعد المعالجة. نظرًا لدقة اللحام بالليزر، غالبًا ما يكون هناك القليل جدًا من الرذاذ، وتكون الأسطح الملحومة نظيفة؛ وبالتالي، يتم إنفاق وقت ومال أقل على التنظيف والتشطيب. كما أن الجمع بين التقنيات الأخرى مثل رؤوس اللحام المتذبذبة مفيد أيضًا، حيث تعوض عن الفجوات في هندسة السطح عن طريق تعديل أنماط الشعاع بحيث يمكن إجراء لحام أقوى وأكثر تناسقًا.

بالإضافة إلى ذلك، لا تتطلب آلة اللحام بالليزر الأوتوماتيكية من هذا النوع الكثير من الإشراف اليدوي لأنها عادةً ما تحتوي على أنظمة تبريد فعّالة وميزات أمان أخرى، مثل تغييرات إعدادات الطاقة التلقائية والدروع. وبفضل هذه الميزات، أصبحت آلات اللحام بالليزر المحمولة أكثر شيوعًا في تصنيع الأجزاء المعدنية، وفي صناعة الطيران، وفي التصنيع الدقيق نظرًا للكفاءة التشغيلية ونتائج الإنتاجية القابلة للتكرار التي توفرها.

المكونات الرئيسية ل آلة لحام الليزر المحمولة

مصدر ليزر

كجزء رئيسي من آلة لحام الليزر المحمولةتتمثل المهمة الأكثر أهمية لمصدر الليزر في توليد شعاع الضوء المتماسك والمركز المطلوب للحام. حاليًا، تُستخدم ليزرات الألياف على نطاق واسع بسبب كفاءتها الممتازة في استخدام الطاقة وجودة الشعاع المتميزة وعمرها التشغيلي الطويل. على سبيل المثال، تتمتع ليزرات الألياف بمستويات طاقة تتراوح بين 500 وات و3000 وات، والتي يمكنها استيعاب سماكات المواد المختلفة وسرعات اللحام.

مبرد

يساعد نظام التبريد المتكامل في التحكم في درجة حرارة مصدر الليزر والمكونات المهمة الأخرى. اعتمادًا على التطبيق، تستخدم هذه الأنظمة عادةً التبريد بالهواء أو الماء. تُستخدم عادةً أنظمة التبريد بالماء في معظم التطبيقات الصناعية، وهي أكثر فعالية في إدارة الأحمال الحرارية العالية، مما يساعد في الحفاظ على التشغيل المستقر لآلة اللحام دون ارتفاع درجة حرارتها أثناء الاستخدام المطول.

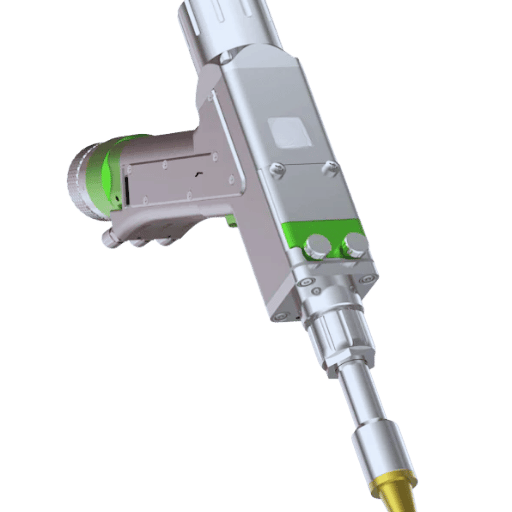

رأس لحام

بالإضافة إلى البصريات، يحتوي رأس اللحام على فوهة تسمح بتوجيه اللحام إلى قطعة العمل. تعتبر رؤوس اللحام الآلية أكثر تطورًا من رؤوس اللحام التقليدية وتسمح للمشغل بالتحكم في البعد البؤري لليزر، والذي يضبط حجم بقعة الليزر لمواد وسمك معينين. تعمل بعض الطرز المجهزة بالتذبذب على زيادة جودة اللحام مع تقليل العيوب الناجمة عن توزيع الحرارة غير المنتظم.

تدابير وقائية

يتم توفير السلامة للمشغل في آلات اللحام بالليزر المحمولة من خلال الحماية الواقية حول موقع اللحام. ويمكن أن يكون ذلك في شكل غاز حماية من الأرجون أو النيتروجين، والذي يمنع أكسدة اللحام وتلوثه. كما يتم حماية مستخدمي معدات اللحام المحمولة من التعرض غير المقصود لإشعاع الليزر من خلال استخدام أقفال الأمان والحواجز المادية أثناء تشغيل الليزر.

شرح التحكم

التحكم: تتولى الأنظمة الآلية المتقدمة إجراء التعديلات اليدوية للمشغل، وتوفير القدر المطلوب من الطاقة، وتنظيم تردد النبضات، فضلاً عن العوامل الضرورية الأخرى مثل السرعة. في الوقت الحاضر، تحتوي الأنظمة المحمولة المتقدمة بالفعل على واجهات ذاتية التشغيل مع شاشات تعمل باللمس وأنظمة لحام محددة مسبقًا تسمح باستخدامها الأساسي دون تعليم مسبق. تضمن ردود الفعل من المستشعر للعديد من الوظائف جودة عالية ومستمرة للعمل بشكل مباشر.

قطعة يدوية مريحة

أدت الحاجة إلى أقصى قدر من الراحة وسهولة التشغيل إلى تطوير تصميم محمول باليد. يعد تقليل وزن الجهاز وتصميم القطعة اليدوية المريح بنفس القدر من الأهمية لتجنب إجهاد المستخدم وتعزيز الدقة على مدار فترات التشغيل الطويلة. تأتي بعض الطرز أيضًا مع فوهات مختلفة، يمكن استخدامها في العديد من عمليات اللحام مثل الاختراق العميق والضبط الدقيق لطبقات اللحام.

وحدة امدادات الطاقة

تم تصميم وحدة إمداد الطاقة لتكون بمثابة مصدر طاقة مستقر لنظام الليزر. توفر وحدات إمداد الطاقة الصناعية الموثوقية وتفي أيضًا بمعايير كفاءة الطاقة، مما يساهم في خفض تكاليف التشغيل.

ومن خلال دمج هذه الميزات ذات الصلة، تكون النتائج هي أداء أفضل، وتنوع في مختلف الصناعات، وتحسين كفاءة عمليات التصنيع الحديثة.

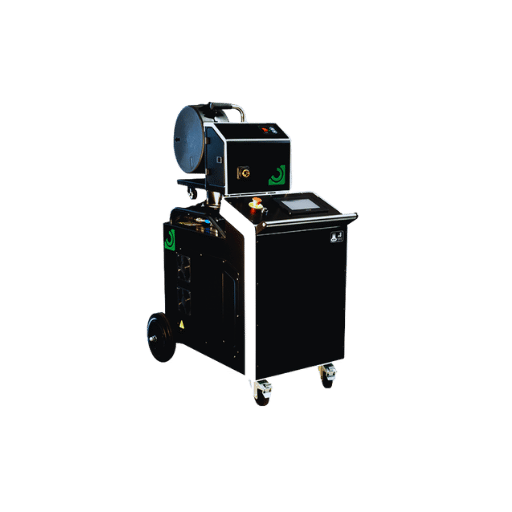

كيف اللحام بالليزر قارن ب طرق اللحام التقليدية?

مميزات غاز التنغستن الخامل (اللحام باستخدام تقنية TIG و MIG

1. الدقة والتنظيم:

يوفر لحام التنغستن الدقة التي تمكن اللحامين من دمج المواد الدقيقة والرفيعة. وهذا مفيد في صناعات تصنيع الطائرات والسيارات، والتي تتطلب أن تكون منتجاتها سليمة من الناحية البنيوية.

2. تحسين جودة اللحام:

تتميز اللحامات التي يتم إجراؤها باستخدام اللحام MIG وTIG بأنها نظيفة وذات جودة عالية ولا تترك أي تناثر تقريبًا. ويشتهر اللحام باستخدام غاز التنغستن الخامل (TIG) بشكل خاص بحبيبات اللحام ذات الشكل الجميل ووجود وصلات صلبة ومتينة.

3. المرونة في الاستخدام:

الألومنيوم والفولاذ المقاوم للصدأ وحتى المغنيسيوم هي بعض المعادن التي يمكن لحام TIG العمل عليها، وهذا التنوع يجعلها مثالية للمشاريع المعقدة. وبالمثل، فإن المواد السميكة واللحام الصناعي MIG المقاوم هو الأنسب.

4. صديقة للأتمتة:

تتميز عملية اللحام باستخدام غاز الميثيلين الخامل (MIG) بسهولة التشغيل الآلي، مما يحسن كفاءة الإنتاج الضخم. ومن الشائع أن نجد هذه التقنية في الروبوتات الصناعية كوسيلة لتوجيه القطع معًا وتحسين وقت التسليم.

5. تحسين الإجراءات:

من ناحية أخرى، تتطلب سرعة لحام MIG دقة أقل، وبالتالي فهي مثالية للعمليات ذات المواعيد النهائية الضيقة، في حين أن لحام TIG الأكثر دقة وسرعة أبطأ تجعله أقل ملاءمة للمهام الحساسة للوقت.

6. تشوه منخفض:

بفضل التطبيق الدقيق للحرارة في كلتا التقنيتين، تكون كمية التشوه في قطعة العمل أقل، مما يساعد في مهام الهندسة الدقيقة.

7. فعالية التكلفة:

على الرغم من أن الاستثمار الأولي في المعدات قد يكون مكلفًا، إلا أن نفقات الصيانة طويلة الأجل لعمليات اللحام MIG وTIG أقل بكثير بسبب كفاءة العمليات في توفير التكاليف وخصائصها الموثوقة.

8. الفوائد البيئية:

يستخدم اللحام MIG وTIG غازات الأرجون أو الهليوم الخاملة، والتي على عكس عمليات اللحام الأخرى، لا تنبعث منها الكثير من المنتجات الثانوية الضارة، مما يجعل هذه العمليات أكثر ملاءمة للبيئة وأكثر أمانًا.

9. الجدوى للمشغلين:

تعتبر عملية لحام MIG أكثر سهولة بالنسبة للمبتدئين في مجال اللحام لأنها تتطلب مهارة أقل مقارنة بلحام TIG، مع الحفاظ على معايير الجودة الاستثنائية.

تتمتع كل تقنية بمزاياها الفريدة. غالبًا ما يعتمد قرار استخدام اللحام باستخدام TIG أو MIG على تفاصيل المشروع، بما في ذلك المواد والدقة والمواعيد النهائية.

مقارنة لحام ألياف الليزر إلى لحام القوس

اللحام بالليزر الليفي واللحام القوسي نوعان من اللحام مفيدان للغاية ولهما إيجابيات وسلبيات في السياقات الصناعية. فبدلاً من القوس الكهربائي، يستخدم اللحام بالليزر الليفي شعاع ليزر عالي الكثافة لربط المواد. تخلق هذه الطريقة لحامًا ضيقًا وعالي الجودة مع منطقة متأثرة بالحرارة إلى الحد الأدنى، مما يقلل من احتمالات تشوه أو انحناء المواد. هذه الطريقة فعالة للغاية للمواد الرقيقة والتفاصيل، كما هو الحال في صناعات السيارات والفضاء الجوي.

من ناحية أخرى، يُطلق على استخدام القوس الكهربائي لصهر المعادن ودمجها مصطلح اللحام بالقوس. ورغم أنه أكثر تنوعًا في التعامل مع سماكات ونطاقات مختلفة للمواد عند مقارنته بلحام الليزر بالألياف، إلا أنه يمتلك مستويات أعلى من الرذاذ ومنطقة متأثرة بالحرارة أوسع، مما يجعل العمل بعد المعالجة ضروريًا. كما يستخدم اللحام بالقوس تقنيات أقل، مما يؤدي إلى دقة أقل عند مقارنته بلحام الليزر بالألياف. ودقته تجعله غير مناسب للتجميعات المعقدة أو الدقيقة.

عندما يتعلق الأمر بالأداء، فإن اللحام بالليزر الليفي يتميز بسرعات تشغيلية أسرع. على سبيل المثال، بالنسبة لبعض التطبيقات المحددة، يمكن أن يؤدي استخدام الليزر الليفي إلى سرعات معالجة أكبر من 10 أمتار في الدقيقة، وهو ما يمثل زيادة كبيرة في الإنتاجية مقارنة بالإنتاجية من اللحام القوسي. كما تعمل أتمتة نظام الليزر الليفي وقابليته للبرمجة على تقليل الحاجة إلى العمالة، مما يزيد من المدخرات بمرور الوقت على الرغم من تكاليف رأس المال الأكبر في البداية. ومع ذلك، لا يزال اللحام بالقوس في متناول الشركات الصغيرة أو تلك التي لا تتمتع بتسامحات ضيقة.

كما هو موضح، فإن كلتا التقنيتين لها مزاياها الخاصة؛ ومع ذلك، فإن اللحام بالليزر الليفي أفضل من حيث الدقة والكفاءة، في حين يوفر اللحام القوسي أفضل اقتصاد وتنوع في الأعمال الإنشائية.

الكفاءة و سرعة اللحام of لحام الليزر

لقد احتل استخدام أجهزة اللحام بالليزر الليفي مركز الصدارة في الصناعة بسبب سرعتها غير المسبوقة في أداء مهام مثل اللحام. واعتمادًا على سمك ونوع المواد، يمكن أن يكون اللحام بالليزر الليفي أسرع بعشر مرات من اللحام التقليدي، حيث يمكن لحام صفائح رقيقة من الفولاذ المقاوم للصدأ بسمك مليمتر واحد بسرعات تزيد عن ستة أمتار في الدقيقة. وتزيد السرعة من الإنتاج بشكل كبير، مما يجعلها مثالية للصناعات المعروفة بالتصنيع الضخم، مثل صناعة الطيران والسيارات.

تتمتع أشعة الليزر بمعدل تحويل كهربائي إلى طاقة مرتفع بشكل لا يصدق، حيث يتم استخدام 40% من المدخلات كضوء ليزر مفيد مقارنة بتقنيات اللحام بالقوس. بالإضافة إلى ذلك، يصبح الإنفاق التشغيلي أقل بكثير بمرور الوقت، مع التحكم بشكل أفضل في الطاقة والسرعة مما يتيح تحسين الدقة بشكل أكبر عند نحت المواد الهشة.

وبعيدًا عن هذه المزايا، هناك جانب آخر مميز يتمثل في انخفاض كمية العمل المطلوب بعد اللحام. حيث يتم الاستغناء عن عمليات الطحن أو التلميع مع منطقة التأثير الحراري الضيقة التي تصنعها آلة اللحام بالليزر. وبفضل هذه المزايا، ستستفيد الصناعات من سرعة غير مسبوقة واستدامة ودقة لا مثيل لها.

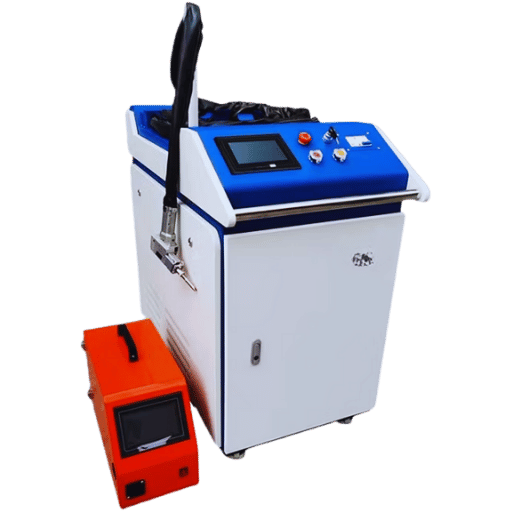

ما هي تطبيقات لحام ليزر محمول?

الصناعات المستفيدة من تكنولوجيا الليزر

لقد زاد استخدام تقنية اللحام بالليزر في مختلف القطاعات بسبب مرونتها وفوائدها الكبيرة. وفيما يلي بعض الصناعات التي تبنت هذه التقنية في عملياتها:

صناعة السيارات

في إنتاج السيارات، يتم استخدام اللحام بالليزر في عمليات التجميع لأنه سريع ودقيق. وهو مهم في تجميع هياكل السيارات، وكذلك ربط ناقل الحركة والبطاريات، وخاصة في المركبات الكهربائية. وتشير التقارير إلى أن اللحام بالليزر يمكن أن يزيد معدلات الإنتاج بنسبة 50% مقارنة بوسائل اللحام التقليدية، مما يجعل من الممكن مواكبة ارتفاع الطلب على المركبات الكهربائية.

الفضاء والطيران

تتمتع اللحام بالليزر بالعديد من المزايا لصناعة الطيران والفضاء نظرًا لقدرتها على توفير لحامات جيدة في سبائك الألومنيوم والتيتانيوم بقوة عالية وأوزان منخفضة. وهو أمر مهم لمتانة هيكل مكونات الطائرات، ولكنه ضروري أيضًا للحفاظ على الوزن عند الحد الأدنى. يتم استخدامه لشفرات التوربينات وأغطيةها وخزانات الوقود، مما يقلل من تكاليف الصيانة مع زيادة الفعالية.

صناعة الأجهزة الطبية

إن استخدام اللحام بالليزر في تجميع المكونات المعقدة، بما في ذلك الأدوات الجراحية والغرسات وحتى أجهزة تنظيم ضربات القلب، يجعل من السهل لحام الأجزاء المعقدة معًا، وهو أمر مهم في تصنيع الأجهزة الطبية. ولأن اللحام بالليزر غير تلامسي وله تشوه حراري منخفض، يمكن ترك المواد الحساسة دون تغيير وتلبية اللوائح الصارمة.

صناعة الإلكترونيات وأشباه الموصلات

مع تزايد الحاجة إلى الأجهزة الإلكترونية المتطورة والمدمجة، فإن دمج اللحام بالليزر للمكونات الدقيقة يعد مثاليًا لأنه يتمتع بأعلى قدر من الدقة في ربط المكونات. كما يضمن أقل قدر من التشوه الحراري، مما يتيح تصنيع لوحات الدوائر المطبوعة وأجهزة الاستشعار وغيرها من الأجهزة المصغرة التي تعد بالغة الأهمية للتكنولوجيا الحديثة باستخدام مواد مختلفة وسمك متفاوت. وقد أتاح تطوير تقنيات جديدة في اللحام بالليزر الدقيق للمصنعين العمل ضمن حدود 0.001 مم.

قطاع الطاقة المتجددة

تستخدم صناعة اللحام بالليزر باستخدام الطاقة المتجددة هذه التقنية نظرًا لتعدد استخداماتها ودقتها وموثوقيتها. وتُستخدم هذه التقنية في تصنيع الألواح الشمسية ومكونات توربينات الرياح وأنظمة تخزين البطاريات. على سبيل المثال، تعمل تقنية اللحام بالليزر على زيادة كفاءة تجميع حزم البطاريات لأنظمة تخزين الطاقة الضخمة، وهو ما يتوافق مع الحاجة المتزايدة إلى تقنيات الطاقة المستدامة.

وتستعرض هذه الصناعات القدرات الواسعة النطاق التي تتمتع بها تقنية اللحام بالليزر، وخاصة قدرتها على توفير دقة عالية وسرعات إنتاج متزايدة وتنوع لا مثيل له. وتمهد هذه التكنولوجيا المتطورة الطريق للكفاءة والابتكار في عمليات التصنيع الحديثة.

انواع من المواد والسماكات مناسب ل : اللحام بالليزر

أثبتت التطورات التي شهدها مجال اللحام بالليزر اليوم أنها مفيدة للغاية لمجموعة من المواد وسمكها. وتستوعب هذه العملية بسهولة الفولاذ والألمنيوم والتيتانيوم والفولاذ المقاوم للصدأ نظرًا لقدرتها العالية على الامتصاص والتوصيل الحراري. وتسمح الطرق المتخصصة بلحام بعض المواد غير المعدنية، مثل بعض أنواع البلاستيك. وفيما يتعلق بتوافق السُمك، فإن الحدود بالنسبة لمعظم الأنظمة تتراوح بين 0.1 مليمتر إلى أقسام سميكة للغاية يزيد سمكها عن 20 ملم. وهذا المستوى من التوافق هو أحد الأسباب المهمة التي تجعل العديد من التطبيقات تختار اللحام بالليزر.

الاستخدامات المتخصصة لـ لحامات ألياف الليزر

الدقة والكفاءة والتنوع هي الأسباب التي تجعل الصناعات تستخدم بشكل متزايد أجهزة اللحام بالليزر الليفي بأعداد أكبر. وهناك مجال آخر يركز على صناعة السيارات، حيث يتم استخدامها في لحام أجزاء مختلفة من السيارة، مثل أجزاء المحرك ومكونات ناقل الحركة وإطارات هيكل السيارة. غالبًا ما يتم دمج السمات الهندسية المعقدة والمواد عالية القوة في السيارات الحديثة، مما يجعل لحام الليزر الليفي عملية ضرورية. تُظهر الدراسات أن اللحام بالليزر في تطبيقات السيارات يمكن أن يقلل من تشوه المواد بنسبة تزيد عن 80٪ مقارنة بالعمليات الأخرى، مثل اللحام التقليدي.

تُستخدم أيضًا أجهزة اللحام بالليزر الليفي على نطاق واسع في صناعة الأجهزة الطبية. حيث يتم تصنيع مكونات مثل أجهزة تنظيم ضربات القلب والأجهزة القابلة للزرع وحتى الأدوات الجراحية المصنوعة من الفولاذ المقاوم للصدأ والتي تتطلب دقة عالية باستخدام هذه الأجهزة. كما يتم تلبية معايير الجودة والدقة الصارمة بسهولة. ومن الأفضل لحام المكونات الطبية، وخاصة تلك الحساسة للحرارة، باستخدام اللحام بالليزر الليفي نظرًا للحد الأدنى من الضرر الحراري للمكون.

علاوة على ذلك، فإن عملية اللحام بالليزر الليفي لها أهمية حيوية لصناعة الإلكترونيات، وخاصة في إنتاج البطاريات والأجهزة الإلكترونية الدقيقة. ويقال إن اللحام بالليزر يحسن قوة الترابط وموثوقية المكونات المصغرة مع زيادة سرعة الإنتاج أيضًا. على سبيل المثال، يعتمد تصنيع بطاريات الليثيوم أيون على دقة وثبات لحامات الليزر الليفي عند لحام الألسنة والموصلات، حيث يضمن هذا روابط قوية وطويلة الأمد.

تظهر هذه التطبيقات تأثير اللحام بالليزر الليفي في الصناعات التي تتطلب الدقة والقوة والكفاءة لتحقيق النتائج المرجوة.

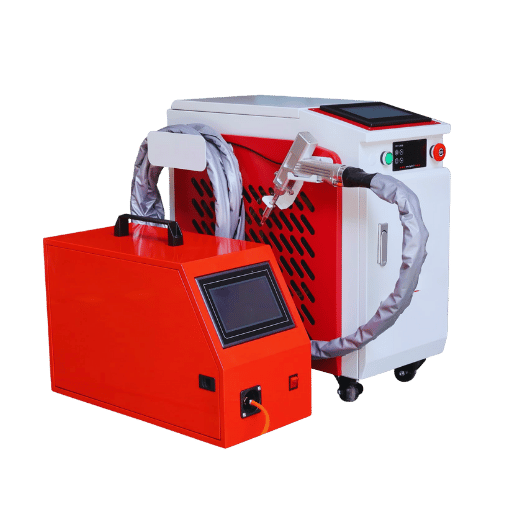

كيفية اختيار الحق لحام ليزر محمول لاحتياجاتك؟

تقييم طاقة الليزر و احتياجات اللحام

عند اختيار آلة اللحام بالليزر المحمولة باليد، يجب أن تفكر بعناية في قوة الخرج، حيث إنها واحدة من أهم الاختيارات نظرًا لتأثيرها المباشر على نوع وسمك المواد التي يمكنك العمل بها. تتراوح قوة معظم الموديلات التي صادفتها من 500 واط إلى أكثر من 3000 واط، مما يمنحك القدرة على إنجاز مهام متعددة. ستكون آلة اللحام بقوة 1000 واط قادرة على إجراء لحامات استثنائية ودقيقة على مواد رقيقة مثل الفولاذ المقاوم للصدأ أو صفائح الألومنيوم التي يقل سمكها عن 2 مم نظرًا لقدرتها على استغلال آلات اللحام ذات الطاقة المنخفضة دون خطر التشويه الحراري المفرط. بالنسبة للمواد الأكثر سمكًا والتي تميل إلى أن تكون 3 مم أو أكثر، ستكون هناك حاجة إلى ليزرات ذات طاقة أعلى مثل 2000 واط إلى 3000 واط، لضمان أن تتمتع المفاصل بالقوة الكافية والاختراق المناسب.

كما يلعب نوع المواد التي يتم لحامها دورًا كبيرًا في اللحام بالليزر المحمول باليد. على سبيل المثال، ستؤدي المعادن الحديدية مثل الفولاذ الكربوني أو الفولاذ المقاوم للصدأ أداءً استثنائيًا بسبب موصليتها الحرارية وخصائصها العاكسة. تميل المعادن غير الحديدية إلى أن تكون أكثر صعوبة في العمل معها حيث أن انعكاسيتها المتزايدة وتبديد الحرارة لن تعمل بشكل جيد بدون ليزر أعلى طاقة وأنظمة تحكم متقدمة. تُظهر الاختبارات الصناعية الحديثة أن آلة اللحام بالليزر المحمولة بقوة 1500 وات مع معلمات قابلة للتعديل كانت قادرة على تحقيق زيادة بنسبة 50٪ في الكفاءة عند قطع الوصلات المتداخلة في الفولاذ المقاوم للصدأ مقاس 3 مم مقارنة بلحام TIG.

كما يجب أن تأخذ في الاعتبار حجم الإنتاج إلى جانب مدى تعقيد اللحامات التي تقوم بها. إذا كنت تعمل على مشاريع سريعة وكبيرة، فسيكون من الأفضل اختيار اللحامات التي تحتوي على تغذية سلكية تلقائية وعناصر تحكم قابلة للبرمجة، حيث ستساعد هذه في تعزيز الإنتاجية والاتساق. إن معرفة متطلبات اللحام الخاصة بك تسمح لك باختيار المعدات التي تلبي احتياجاتك التشغيلية دون الإفراط في الإنفاق أو تلقي جودة رديئة.

مقارنة معدات لحام و أنظمة اللحام

تتضمن معدات اللحام عادةً أدوات أو آلات تقوم بشكل مستقل بعملية اللحام، مثل اللحامات اليدوية أو مشاعل اللحام أو مصادر الطاقة. وعادةً ما تكون هذه معدات مستقلة مصممة لمهام محددة ويمكن تشغيلها حيث تكون المرونة والدقة والقدرة على النقل مطلوبة. على سبيل المثال، يمكن لآلة اللحام MIG لحام الفولاذ الصلب، ويبدو أنها تعمل بسرعة 30 بوصة في الدقيقة. وهذا يجعلها فعّالة للأعمال ذات الحجم الصغير إلى المتوسط ​​حيث يكون التدخل والتحكم اليدوي مطلوبين.

وعلى النقيض من ذلك، تمثل أنظمة اللحام درجة أعلى من تكامل التكنولوجيا والأتمتة وتقنيات التحكم المخصصة لعمليات اللحام المتقدمة وعالية الحجم. ومن الشائع أن تحتوي مثل هذه الأنظمة على أذرع آلية وآليات تغذية آلية ومعدات تبريد وبرامج برمجة ومراقبة مساعدة. ويمكن لنظام اللحام الآلي بالكامل تحقيق سرعات دورة تزيد عن 100 بوصة في الدقيقة لعمليات اللحام المتكررة. وهذا يتجاوز المعدات اليدوية في الكفاءة والدقة، مما يجعله مثاليًا للصناعات مثل صناعة السيارات أو الفضاء حيث يكون الاتساق وحجم الإنتاج أمرًا أساسيًا.

على الرغم من أنه من المتوقع أن يتمتع اللحامون بمستوى معين من المهارة على طول الطيف، فإن معدات اللحام تتميز بمعلمات قابلة للبرمجة وأنظمة إدارة الجودة في الوقت الفعلي والتي تقلل من الحاجة إلى تفاعل المشغل والخطأ. ومع ذلك، يمكن أن تكون التكاليف المرتبطة مختلفة بشكل كبير. على سبيل المثال، يتراوح سعر آلة اللحام TIG الأساسية بين 2000 إلى 5000 دولار أمريكي، بينما يبدأ سعر نظام اللحام الآلي بالكامل من 50,000 دولار أمريكي ويمكن أن يصل إلى 500,000 دولار أمريكي اعتمادًا على مستوى التطور والميزات المدمجة في النظام.

في النهاية، يعتمد الاختيار بين المعدات والأنظمة على حجم المشروع والدقة المطلوبة والقيود المفروضة على الميزانية والأهداف التشغيلية. إن مراعاة هذه العوامل يسمح باختيار معدات اللحام المحمولة التي تلبي أهداف الإنتاجية وكفاءة التكلفة وتوفر قيمة مستدامة طويلة الأجل.

فهم سلامة الليزر والصيانة

إن مراعاة سلامة الليزر أمر بالغ الأهمية لحماية المشغلين، فضلاً عن مراعاة لوائح السلامة القانونية. يجب على المشغلين ارتداء نظارات واقية تتوافق مع طول موجة الليزر وفئة الطاقة. عند استخدام معدات الليزر المحمولة، من المهم تشغيل الليزر في منطقة يمكن التحكم في الوصول إليها لتقليل مخاطر التعرض. يجب نشر لافتات تشير إلى استخدام الليزر.

تتكون الصيانة من فحوصات روتينية مثل محاذاة أشعة الليزر ونظافة البصريات والمعدات. تحقق من عمل جميع ميزات الأمان، مثل الأبواب المتشابكة ومفاتيح الطاقة في حالات الطوارئ. للحصول على أقصى قدر من الموثوقية وعمر المعدات، استخدم جدول الصيانة الموصى به والتعليمات المقدمة من قبل الشركة المصنعة.

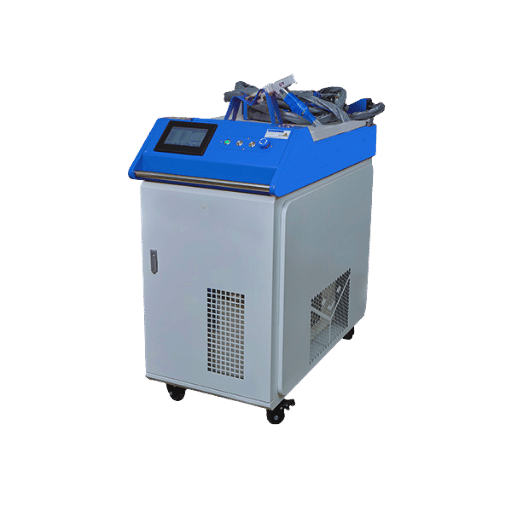

ما هي أفضل الممارسات لاستخدام ليزر الألياف المحمولة?

إعداد ملف آلة لحام محمولة

مع الإعداد المناسب، جهاز محمول باليد آلة لحام ألياف الليزر يمكن استخدامها لتطبيقات مختلفة مع ضمان السلامة والأداء الأمثل للآلة. ابدأ بتحديد المنطقة المناسبة لوضع الآلة فيها. تأكد من أن المنطقة خالية من العوائق ومستوية. تتطلب آلة اللحام منطقة مستقرة وغير مثقلة للتشغيل السليم. قم بتوصيل الآلة بمصدر طاقة يلبي مواصفات الجهد والتيار المطلوبة. اعتمادًا على الطراز والمعايير الإقليمية، تتراوح هذه القيمة عادةً من 110 فولت إلى 480 فولت. أخيرًا، تأكد من أن توصيل التأريض آمن لتجنب الحوادث الكهربائية.

قبل بدء العمليات، تأكد من أن جميع الكابلات وغاز المساعدة وتوصيلات نظام التبريد متكاملة بشكل صحيح. تأكد من معايرة غاز المساعدة أو الأرجون أو النيتروجين أو مزيج من الاثنين للعمل بمعدل التدفق الموصى به من 10 إلى 20 لترًا في الدقيقة. تساعد هذه الغازات في تلبية معايير الأكسدة والمسامية، مما يؤدي إلى لحامات نظيفة وعالية الجودة.

افحص فوهة العمل والمكونات البصرية. لاحظ أنه حتى التعديلات الطفيفة في التنظيف أو محاذاة المكونات قد تغير جودة اللحام. تأكد من أن معلمات واجهة التحكم تتوافق مع النوع والسمك وسرعة اللحام المطلوبة. يستخدم عدد كبير من آلات اللحام المحمولة قوالب متكاملة أو معلمات محددة مسبقًا للمواد القياسية مثل الفولاذ المقاوم للصدأ والألمنيوم والفولاذ الكربوني. هذا يوفر بالتأكيد الكثير من الوقت أثناء الإعداد.

الخطوة الأخيرة هي تزويد المشغل بمعدات الحماية الشخصية المناسبة لليزر، والتي تتكون من نظارات الليزر ذات الطول الموجي المناسب، والذي عادة ما يكون 1064 نانومتر لليزر الليفي، والقفازات التي توفر حماية فعالة من الحرارة. بعد هذه الخطوات، يجب إجراء عدة لحامات اختبارية على بعض المواد الخردة لضبط المعلمات والتحقق من الدقة قبل بدء المهمة الأساسية. تساعد هذه العمليات في ضمان تشغيل الماكينة وسلامة المستخدم على النحو الأمثل.

التطوير والتحسين سرعة اللحام و جودة

للحصول على جودة اللحام المثلى والسرعة، يجب ضبط العديد من المتغيرات الأساسية بدقة. أحد هذه المتغيرات هو طاقة الماكينة، والتي أثناء التعديل، تملي كمية الطاقة التي سيتم تغذيتها في قطعة العمل. على سبيل المثال، عادةً ما يكون لأنظمة اللحام بالليزر الليفي نطاق تشغيلي يتراوح من 500 وات إلى 10 كيلو وات، حيث ترتبط طاقة الخرج مباشرة بسرعة اللحام؛ مع زيادة الطاقة، تزداد سرعة اللحام، على الرغم من أن ضوابط العملية، مثل التحكم في معدل اللحام لمنع المسامية أو الانحناء، تصبح أكثر أهمية. وفقًا للبحث، فإن ضبط حجم البقعة البؤرية لليزر سيحسن من كيفية توزيع الحرارة في قطعة العمل، مما يؤدي إلى رابطة أكثر صلابة وتوحيدًا لمكونات اللحام متعددة المواد.

يعتمد التحسين بشكل كبير على نوع وسمك المادة المعنية. على سبيل المثال، يمكن لحام الفولاذ المقاوم للصدأ باستخدام ليزر ألياف بقوة 2 كيلو وات بسرعات تصل إلى 8 أمتار في الدقيقة لألواح بسمك 2 مم. وبنفس الطريقة، تخضع سبائك الألومنيوم المسخنة مسبقًا قليلاً للحام مع انعكاسية أفضل. مع اختيار غاز الحماية المناسب، يتم تثبيت حوض اللحام بكفاءة لمنع الأكسدة مع تحسين الجودة الإجمالية. يوفر الأرجون أو الهيليوم هذه الفوائد.

يتم تحسين الدقة والإنتاجية من خلال الأتمتة الدقيقة. يمكن للأنظمة التي تستخدم ردود الفعل في الوقت الفعلي والتحكم التكيفي ضبط المعلمات في منتصف العملية لمراعاة التغييرات في المواد أو البيئة. تكون مثل هذه التغييرات أكثر فائدة في الصناعات ذات الحجم الكبير والتي يمكن أن تستفيد من أوقات الدورة المحسنة عندما يتم زيادة سرعة اللحام بنسبة 5-10٪ دون المساس بالجودة.

أظهرت الدراسات الصناعية أن تنفيذ الكاميرات عالية السرعة وأنظمة الرؤية الآلية يضمن أتمتة إشراف المشغلين على المقاييس الرئيسية مثل هندسة الخرز والاختراق وأبعاد المنطقة المتأثرة بالحرارة. تضمن هذه الأدوات الامتثال للجودة حتى مع زيادة السرعة، مما يقلل من مخاطر العيوب.

إن التكنولوجيا المتقدمة والفهم الجيد للمعايير الخاصة بالمواد يمنحان الشركات المصنعة القدرة على زيادة سرعات اللحام دون المساس بجودة اللحام. وهذا يؤدي في النهاية إلى خفض وقت التوقف المتبقي وتكاليف الإنتاج.

احتياطات السلامة مع معدات اللحام بالليزر

نظرًا لأن شعاع الليزر الثقيل يدمج المواد، فيجب مراعاة تدابير السلامة في الاعتبار لتجنب المخاطر المحتملة. وكما هو الحال مع أي قطعة متقدمة من المعدات، يجب التعامل مع شعاع الليزر القوي بعناية. يمكن أن يؤدي أي تعرض للأشعة المباشرة أو حتى المنعكسة إلى تلف شديد في العين وحروق في الجلد إذا تُرك التلامس دون سيطرة. يجب على مشغلي الليزر ارتداء نظارات واقية للسلامة من الليزر وتقييد المنطقة للأشخاص المصرح لهم فقط.

عادةً ما ينتج عن اللحام أبخرة ضارة وجسيمات دقيقة، مما يتطلب تهوية مناسبة. تشير الأبحاث إلى أن استنشاق أبخرة المعادن من مواد مثل الألومنيوم والفولاذ المقاوم للصدأ قد يكون ضارًا بصحة الإنسان. يمكن أن تساعد أنظمة التهوية المحلية أو LEV في الحفاظ على المعايير المطلوبة لجودة الهواء في مكان العمل جنبًا إلى جنب مع أنظمة تنقية الهواء الجيدة.

تشكل الأبخرة والمعدات التي يمكن أن تكون شديدة السخونة خطر التسبب في أضرار حرارية. ونتيجة لذلك، يجب ارتداء حماية معززة في شكل قفازات مقاومة للحرارة وملابس واقية. يتم تعزيز السلامة من خلال الصيانة المنتظمة لمعدات الليزر، والتي تشمل فحوصات الأعطال البصرية، ومسح استقرار توصيل الشعاع، وأنظمة البرامج التي تسبب التعرض غير المقصود للشعاع.

يعتمد ضمان السلامة في مكان العمل على الالتزام بتدابير السلامة التي حددتها إدارة السلامة والصحة المهنية (OSHA) ومعهد المعايير الوطنية الأمريكية (ANSI). على سبيل المثال، تحدد ANSI Z136.1 تعليمات أساسية لتنظيم التحكم بالليزر باستخدام الليزر. إذا تم عقد جميع جلسات التدريب اللازمة وتوفير حماية موثوقة للمعدات مع الالتزام بهذه المعايير، يمكن للشركات الاستفادة الكاملة من اللحام بالليزر مع تخفيف المخاطر المرتبطة به.

الأسئلة الشائعة (FAQs)

س: ما هي الفوائد التي تقدمها أجهزة اللحام بالليزر المحمولة مقارنة بتقنيات اللحام التقليدية؟

ج: تتمثل فوائد أجهزة اللحام بالليزر المحمولة مقارنة بأساليب اللحام التقليدية مثل اللحام بالتنغستن الخامل في سرعات اللحام التي يمكن أن تكون أسرع بأربع مرات، ودقتها. بالإضافة إلى ذلك، يمكن لهذه الأجهزة المحمولة المحمولة العمل على مجموعة متنوعة من المواد والسمك المختلفة، بما في ذلك المعادن الصعبة مثل النحاس والألومنيوم. وعلاوة على ذلك، يتم تحقيق اللحامات ذات الجودة العالية مع انخفاض كمية الحرارة وتشوهات الأجزاء الملحومة، وتقليل كمية التنظيف المطلوبة بعد اللحام.

س: كيف يختلف جهاز اللحام بالليزر المحمول عن مسدس اللحام أو شعلة اللحام؟

ج: إلى قوس كهربائي أو لهب. بالإضافة إلى ذلك، عادةً ما تكون فترات تحضير أجهزة اللحام بالليزر أقصر ويمكنها العمل مع ألواح أرق من المواد دون خطر الاحتراق. إلى جانب ذلك، تعد أجهزة اللحام بالليزر أكثر فائدة حيث يمكنها إجراء اللحامات النقطية واللحامات المستمرة دون عناء.

س: ما هي المواد التي يمكن لحامها باستخدام جهاز اللحام بالليزر المحمول؟

ج: تتميز أجهزة اللحام بالليزر المحمولة بالمرونة ويمكن استخدامها في لحام مجموعة متنوعة من المواد. بالنسبة للمعادن، تعد هذه الأدوات رائعة في لحام الفولاذ والفولاذ المقاوم للصدأ والألمنيوم والنحاس والتيتانيوم. كما أن بعض الطرز الأكثر تقدمًا قادرة على لحام أنواع مختلفة من المعادن معًا. تجعل دقة التكنولوجيا اللحام بالليزر مفيدًا بشكل خاص للأجزاء الدقيقة الصغيرة والمواد الرقيقة على عكس تقنيات اللحام الأكثر تقليدية.

س: ما هي الميزات الرئيسية التي يجب البحث عنها في جهاز اللحام بالليزر المحمول؟

ج: يوصى بفحص معلمات اللحام القابلة للتعديل لشخصيات الليزر المحمولة باليد لأن التخصيص فيما يتعلق بالسمك ونوع المادة المستخدمة أمر مهم. علاوة على ذلك، يعد مصدر الليزر عالي الجودة مهمًا للوظيفة المناسبة. ومن الميزات الأخرى التي يجب مراعاتها التصميم المريح المريح، وميزات سلامة اللحام الموجودة، والقدرة على استخدام تقنيات لحام مختلفة مثل اللحام المستمر واللحام النقطي. قد توفر النماذج المتقدمة خيارات أكثر تطوراً، مثل اللحام المتذبذب أو التنظيف بالليزر.

س: هل من الضروري استخدام وحدة تغذية الأسلاك عند استخدام آلة اللحام بالليزر المحمولة؟

ج: يمكن لبعض طرز اللحام بالليزر المحمولة أن تعمل بدون وحدة تغذية الأسلاك، ومع ذلك، فإن معظم الطرز تتضمنها. تكون وحدة التغذية السلكية مفيدة عند الحاجة إلى إضافة مادة حشو إضافية إلى اللحام؛ وعادةً ما تكون هذه المادة مطلوبة عند ربط مواد أكثر سمكًا معًا أو ملء الفجوات داخل اللحام. بالنسبة للمواد الأرق أو المفاصل المحددة، لا تتطلب بعض أنواع اللحام بالليزر سلك حشو إضافي، مما يجعل هذه الأنواع من اللحام أسرع وأكثر كفاءة.

س: ما هو الفرق في السرعة بين لحام الليزر الليفي المحمول مقارنة بأشكال اللحام الأخرى؟

ج: لحام الألياف باليد أسرع بكثير من اللحام التقليدي. يمكن أن تكون سرعة اللحام أسرع بأربع مرات من لحام TIG أو لحام الأرجون؛ فهي تزيد عن مائة نبضة في الدقيقة بسبب تركيز الطاقة في شعاع الليزر. تصبح دورات التسخين والتبريد سريعة جدًا بسبب تركيز الطاقة. مع الليزر، يكون هناك وقت أقل لقضائه في الكثير من الأنشطة مثل التحضير للعمل، والتنظيف بعد اللحام، وتخصيص قدر كبير من الوقت لهذه الأنشطة.

س: ما هي ميزات السلامة التي يجب مراعاتها عند استخدام جهاز اللحام بالليزر المحمول؟

ج: يجب أن تكون السلامة من أهم الاعتبارات عند استخدام آلة اللحام بالليزر المحمولة. وتتضمن سلامة اللحام المهمة قناع لحام مزود بمرشحات لمشاهدة ضوء آلة اللحام بالليزر بحيث تكون العيون محمية. ويجب أيضًا ارتداء الملابس والقفازات لمنع انعكاس شعاع الليزر. تحتوي العديد من أدوات اللحام اليدوية على وظائف السلامة، ولكن مثل الأدوات الأخرى، هناك تعليمات من الشركة المصنعة يجب اتباعها فيما يتعلق بمعدات الحماية الشخصية.

س: هل من الممكن استخدام مسدس لحام ليزر محمول بدلاً من آلة اللحام TIG؟

ج: على الرغم من أن مسدسات اللحام بالليزر المحمولة يمكنها أداء العديد من الوظائف التي تقوم بها لحامات TIG، إلا أنها غير قادرة حتى الآن على استبدال لحام TIG في كل مهمة. تعد لحامات الليزر أكثر فعالية في العمل الدقيق، ولحام المواد الرقيقة، والتطبيقات التي تحتاج إلى تقليل مدخلات الحرارة. ومع ذلك، فإن بعض المواد الأكثر سمكًا، واللحامات ذات الاختراق العميق، والمواقف التي يكون فيها حاجز التكلفة العالية لدخول معدات الليزر قد تفضل لحام TIG. يعتمد استخدام الليزر أو TIG بشكل عام على احتياجات مهمة اللحام.

مصادر مرجعية

1. العنوان: اللحام بالليزر المحمول باليد AISI301LN للأجزاء الجمالية التكامل النهائي بين الذكاء الآلي والذكاء البشري

• المؤلف: ل. كابريو وآخرون.
• مجلة: مجلة تطبيقات الليزر
• التاريخ: 2023-02-01

يسلط الضوء على:

• يقدم هذا البحث نظام لحام بالليزر المحمول (HHLW) تم تطويره في مختبر مفتوح لتطوير العمليات.
• وهو يبحث في تكامل الذكاء البشري والآلة في عمليات اللحام ويسلط الضوء على التمييز الذي يضيفه المشغلون البشريون نحو تكرار اللحام.
• تقوم الدراسة بتقييم دورة اللحام عن طريق لحام لوحين من صفائح الفولاذ المقاوم للصدأ AISI301LN بسمك 2 مم لكل منهما يدويًا وأوتوماتيكيًا.
• تم اعتبار درجة التباين في عرض اللحام مقياسًا جماليًا، وتم تقييم الخصائص الميكانيكية باستخدام اختبار الشد.

آلية العمل

• تم إجراء هذه الدراسة مع أربعة مشغلين بدون تدريب أو لديهم القليل من التدريب لأداء اللحامات في كل من التكوينات اليدوية والأوتوماتيكية جزئيًا.
• قدمت بيانات تباين عرض اللحام والخصائص الميكانيكية التي تم الحصول عليها من اختبارات الشد معلومات مفيدة لتقييم تأثير مهارة المشغل والتكوين على جودة اللحام (كابريو وآخرون، 2023).

2. العنوان: إنشاء واستخدام نظام اللحام بالليزر المحمول باليد

• المؤلف: يانغ شين وآخرون
• نشرت في: مجلة الفيزياء: سلسلة المؤتمرات
• تاريخ النشر: 2020-10-01

يسلط الضوء على:

• تتناول هذه الورقة البحثية بالتفصيل هيكل ومبادئ التحكم في نظام اللحام بالليزر المحمول مع اعتبار خاص لاستخدامه في عمليات اللحام متعددة المواضع.
• وهو يصف فوائد هذا النظام، والتي تشمل سهولة التنفيذ، وأوقات التنفيذ القصيرة، ووظائف التحكم الكاملة.

المنهجية:

• تقدم هذه الورقة نظام تحكم جديد باستخدام PLC (وحدة التحكم المنطقية القابلة للبرمجة) ومحرك الجلفانومتر، مما يحسن بشكل كبير من أداء النظام ووظائفه.
• يوضح التطبيق النهائي أن النظام قادر على أداء مهام اللحام المستمر والنقطي دون قيود على نوع عملية اللحام (شين وآخرون ، 2020).
