CNC-lasergraveermachine: Lasergraveermachines en -snijmachines begrijpen

Lasertechnologie maakt snijden en graveren mogelijk met oneindige precisie en extreme flexibiliteit. CNC-lasertechnologie biedt een breed scala aan mogelijkheden voor zowel toonaangevende fabrikanten, kleinschalige ondernemers die op zoek zijn naar innovatieve toepassingen, als enthousiastelingen die de vele nog onbekende potentie van deze technologie willen ontdekken. Dit exclusieve artikel neemt u stap voor stap mee op een reis door de technologie en geeft informatie over de werking van een lasergraveermachine of -snijder, de basiscomponenten en waarom deze technologie onmisbaar is in de talloze industriële sectoren. Van persoonlijke geschenken tot zeer geavanceerde autosimulaties, we laten zien hoe deze technologie ideeën met opmerkelijke precisie en consistentie tot leven brengt. Lees verder en ontdek hoe u het maximale potentieel van CNC-lasertechnologie kunt benutten.

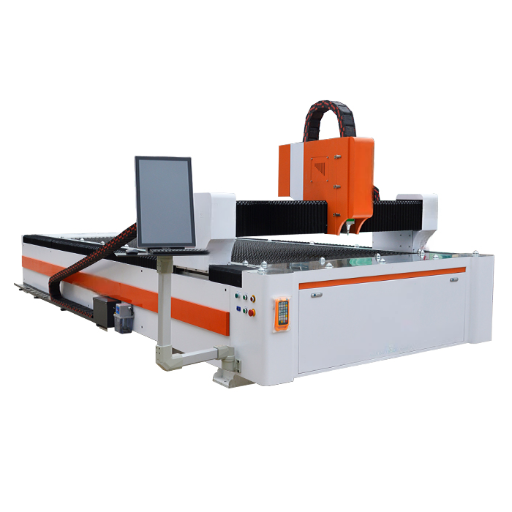

Inleiding tot CNC-laseretsmachines

Geconcentreerde lichtstralen van een lasergraveermachine worden gebruikt om fijne patronen, afbeeldingen of tekst in diverse materialen te graveren. Een krachtige straal wordt op het materiaal gericht, waardoor het oppervlak verandert en een onuitwisbare afdruk ontstaat. Om deze redenen zijn nauwkeurigheid, snelheid en veelzijdigheid belangrijke kenmerken van de machine, zoals het creëren van individuele, op maat gemaakte ontwerpen, het coderen van industriële onderdelen, enzovoort. De software is gebruiksvriendelijk en maakt het mogelijk om diverse materialen zoals hout, metaal, glas en kunststof te bewerken, waardoor CNC-lasergraveermachines onmisbare apparaten zijn voor zowel professionals als hobbyisten.

Wat is een CNC-lasergraveermachine?

Een CNC-laseretsmachine is een computergestuurde machine die een krachtige laser gebruikt om ontwerpen, tekst of patronen met uitzonderlijke precisie in diverse materialen te graveren. CNC staat voor Computer Numerical Control, wat betekent dat de machine voorgeprogrammeerde instellingen volgt voor het etsen. Deze machines maken optimaal gebruik van geavanceerde software, waarmee complexe ontwerpen en details kunnen worden gecreëerd. Hierdoor is CNC-laseretstechnologie ideaal voor uiteenlopende toepassingen, zoals productie, prototyping en esthetische doeleinden. CNC-lasergraveermachines Ze maken gebruik van geavanceerde technologie om diverse materialen te bewerken: hout, metaal, leer, glas en kunststof. Bovendien bieden ze een hoge snelheid, lage onderhoudsvereisten en aanpasbaarheid aan verschillende industrieën. Daardoor zijn ze een onmisbaar hulpmiddel voor veel industrieën en particulieren.

Verschillen tussen lasergraveermachines en lasersnijmachines

Lasergraveermachines richten zich op oppervlaktemarkering door materiaal te verdampen voor gedetailleerde ontwerpen, terwijl lasersnijders materialen volledig doorsnijden om precieze vormen te creëren.

Toepassingen in verschillende industrieën

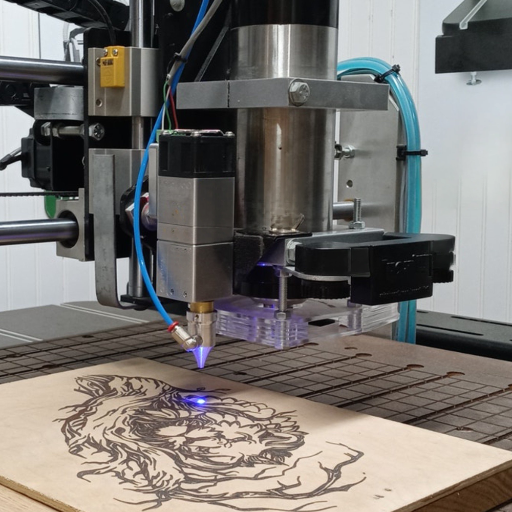

Fundamentele principes van lasergraveren

Hoe lasertechnologie werkt

Lasergraveren is een proces waarbij laserstralen met grote precisie worden gefocust en gericht op een materiaal, waarbij een bepaald deel van de oppervlaktelaag wordt verwijderd. Het proces omvat in principe het aansturen van laservermogen via een geconcentreerde lichtstraal die door de laser wordt gegenereerd. Deze straal genereert warmte die het materiaal verdampt, waardoor de kern van het materiaal onbeschadigd achterblijft. De diepte van de markering wordt bepaald door het toegepaste vermogen, de graveersnelheid en het soort materiaal.

Drie belangrijke onderdelen worden doorgaans gebruikt in laserapparatuur om dit proces te realiseren: de laserbron, de controller en het bewegingsbesturingssysteem. De laserbron genereert de laserstraal, terwijl de controller het vermogen, de snelheid en de focus van de laserstraal regelt om de gewenste vorm te definiëren die gegraveerd moet worden. Het bewegingsbesturingssysteem zorgt ervoor dat de laserstraal het gekozen pad op het materiaal nauwkeurig volgt, of dat het werkstuk zelf roteert, om afbeeldingen of texturen te creëren.

De unieke eigenschap van lasergraveren is dat het scherpe en vrijwel permanente markeringen kan produceren op een breed scala aan materialen zoals metalen, kunststoffen, hout en keramiek. Het proces is contactloos, waardoor de apparatuur niet snel slijt door de te graveren materialen. Mede dankzij de ongeëvenaarde precisie en snelheid is het de methode bij uitstek voor industrieën die constant hoge kwaliteit en een snelle productie vereisen.

Onderdelen van een lasergraveermachine

In lasergraveermachinesEnkele belangrijke onderdelen dragen op de een of andere manier bij aan het graveerproces:

• 01
  laser Source — Binnen het systeem wordt de laserstraal gegenereerd die de basis vormt voor het graveren. De meest voorkomende lasers zijn CO2-, fiber- en diodelasers, afhankelijk van het materiaal en de toepassing.
• 02
  Controller — Het beheert de machinebewerkingen en coördineert de beweging van de laser, waarbij het vermogen en de snelheid worden geregeld. Het leest ontwerpbestanden en zorgt voor nauwkeurig graveren.
• 03
  Werkoppervlak — Het is een vlak/stevig platform waarop het te graveren materiaal rust. Dit is vaak verstelbaar om elk formaat en soort materiaal te kunnen verwerken.
• 04
  Laseroptica — Dit bestaat uit laboratoriumoptiek zoals spiegels en lenzen die de laserstraal perfect focussen en richten op het oppervlak.
• 05
  Koelsysteem — De basisfuncties zijn het koel houden van de laserbron wanneer deze in de laserbron is ingebed en het koel houden van de machine, waardoor een consistente en betrouwbare werking wordt gegarandeerd.
• 06
  Uitlaatsysteem — Het verwijdert rook, stof en dampen die vrijkomen tijdens het graveerproces, zorgt voor een schone werkplek en verlengt de levensduur van de apparatuur.
• 07
  Software — Specifieke programma's bedoeld voor het ontwerpen en voorbereiden van graveerpatronen. Dezelfde software zorgt ervoor dat de machine de ontwerpen via commando's kan interpreteren.

Daarom moeten al deze componenten in elke fase naadloos op elkaar aansluiten om ervoor te zorgen dat de machinegravures nauwkeurige en hoogwaardige resultaten opleveren.

CNC-besturingssystemen uitgelegd

Hoewel CNC-systemen zeker een belangrijk onderdeel vormen van de werking van lasergraveermachines, zijn ze cruciaal voor deze opstelling. Hun aanwezigheid maakt absolute controle en automatisering van het graveerproces mogelijk en maakt menselijke tussenkomst overbodig. Het mechanisme zet digitale tekeningen om in een specifieke taal voor de machine, waardoor de laser nauwkeurige bewegingen uitvoert om complexe ontwerpen te realiseren. In de kern bestaan ​​CNC-systemen uit een combinatie van controllers, motoren en software, waarbij de software de invoergegevens verwerkt.

De graveertijden en het geheugengebruik van de computer worden aanzienlijk verbeterd door de programmeer- en algoritmetechnologie die in moderne CNC-systemen wordt gebruikt. Deze moderne systemen kunnen complexe geometrische details en hoge resoluties verwerken, waardoor ze uitermate geschikt zijn voor zeer nauwkeurig graveren op vrijwel elk materiaal, zoals hout, metaal, acryl en glas. Bovendien integreren de nieuwste CNC-systemen technologieën zoals machine learning en adaptieve besturing voor realtime prestatiebewaking en directe aanpassing van de bewerking, waardoor de foutmarges constant worden verkleind en de productiviteit wordt verhoogd.

Tegenwoordig, met de interessante nieuwe functionaliteiten van CNC-lasergraveersystemen, spelen cloudconnectiviteit en het Internet of Things (IoT) een steeds grotere rol. Dit betekent dat gebruikers hun machines op afstand kunnen beheren, de productie kunnen volgen en zelfs toegang hebben tot diagnoseapparatuur. Dit geeft een nieuwe impuls aan de cruciale rol die CNC-systemen spelen bij het creëren van alom gewaardeerde en fantastische graveerontwerpen, zowel voor hobbyisten als voor industriële gebruikers.

Soorten CNC-lasermachines

CO2-lasermachines

Op het gebied van graveren en snijden vormen CO2-lasers een essentieel onderdeel van de uitrusting en bieden ze een hoge mate van veelzijdigheid. Deze apparaten werken met een gaslaser, die doorgaans wordt aangedreven door koolstofdioxide, stikstof, waterstof en helium om een ​​krachtige infraroodlaser te produceren. CO2-lasers zijn ideaal voor het graveren van diverse materialen, waaronder hout, acryl, glas, leer en bepaalde soorten kunststof, en zijn daarom zeer nuttig en populair bij ambachtslieden en grootschalige fabrikanten.

De meest gestelde vraag is: "Wat zijn de belangrijkste voordelen van CO2-lasermachines?" Een van de grootste voordelen is de opmerkelijke detailweergave die met een zeer hoge snelheid wordt bereikt. Het feit dat ze kosteneffectief en betrouwbaar zijn voor langdurig gebruik, maakt ze aantrekkelijk voor bedrijven die behoefte hebben aan een consistent schaalbare productie. Dankzij technologische vooruitgang beschikken moderne CO2-lasermachines over functies zoals een verbeterd straalvermogen en de mogelijkheid om deeltjes te verwijderen, waardoor ze zeer concurrerend blijven in de professionele lasertechnologie.

Fiberlasermachines

Fiberlasers bieden precisie, efficiëntie en veelzijdigheid, en zijn daarmee een veelbelovende technologie. Met zeldzame aardmetalen verrijkte glasvezelkabels zorgen voor een gefocuste en zeer intense laserstraal. Dankzij de kortere golflengte kunnen fiberlasers metaal effectiever snijden en graveren dan CO2-lasers, mits de absorptie door het substraat hoog genoeg is, bijvoorbeeld bij reflecterende materialen zoals aluminium, koper en goud. Fiberlasers hebben bovendien een lage onderhoudsbehoefte en een lange levensduur. Ze zijn energiezuinig, wat resulteert in lagere operationele kosten. Fiberlasersnijmachines bieden de ultieme snijsnelheid, superieure straalkwaliteit en de mogelijkheid om complexe details te bewerken zonder vervorming dankzij minder warmteontwikkeling. Hierdoor zijn machines met fiberlasers de ideale keuze voor diverse sectoren, zoals de lucht- en ruimtevaart, de automobielindustrie en de elektronica-industrie.

Diodelasermachines

Diodelasersystemen zijn een ander type geavanceerde lasertechnologie die geroemd wordt om hun betaalbare prijs, opmerkelijke compactheid en robuustheid, naast hun hoge efficiëntie met laag energieverbruik en hun aanpasbaarheid. De laser gebruikt halfgeleiderdiodes als actief lasermedium en bereikt zo een indrukwekkend efficiënte omzetting van elektrische energie in licht. Diodelasertechnologie wordt daarom veelvuldig gebruikt in toepassingen zoals graveren, kunststoflassen, medische behandelingen en telecommunicatie, voornamelijk vanwege hun precisie en aanpasbaarheid.

Een van de meest gestelde vragen is: "Hoe verhoudt een diodelaser zich tot een fiberlaser?". Het belangrijkste verschil zit hem in hun toepassing en prestaties. Diodelasers zijn doorgaans het meest geschikt voor toepassingen met een lager vermogen en ideaal voor markeren of graveren. Fiberlasers daarentegen zijn uitstekend geschikt voor hogere vermogens en spelen een belangrijke rol bij het industrieel snijden van harde materialen. Dankzij de ontwikkeling van steeds geavanceerdere technologieën blijft de diodelaser zich ontwikkelen en is hij van onschatbare waarde overal waar precisie en kosteneffectieve oplossingen vereist zijn.

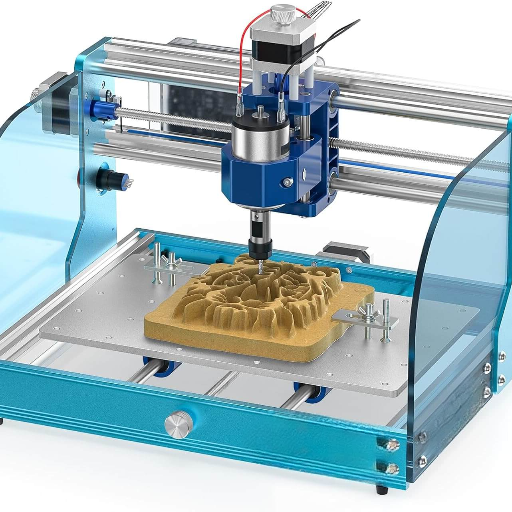

Koopgids voor CNC-lasergraveermachines en -snijmachines

Belangrijkste kenmerken om te overwegen

Laservermogen en de implicaties daarvan begrijpen

Laservermogen is een van de belangrijkste parameters waarmee rekening moet worden gehouden bij de keuze van een CNC-lasergraveermachine. Het laservermogen geeft namelijk inzicht in de prestaties van de machine en de geschiktheid voor een breed scala aan materialen en toepassingen. Hoe hoger het laservermogen, hoe beter en comfortabeler het snijden en graveren van zware of dichte materialen zoals metaal of steen zal verlopen, en hoe sneller de snelheid. Lasers met een laag vermogen zijn daarentegen vooral geschikt voor lichtere taken, zoals het nauwkeurig graveren van afbeeldingen en letters op papier, hout of acryl.

Om in het algemeen te bepalen welk laservermogen geschikt is voor uw toepassing, kunt u de volgende regels hanteren: Welke materialen en diktes wilt u in de eerste plaats snijden? 40 en 60 watt zijn zeer geschikt voor graveren en bieden veel veelzijdigheid, terwijl voor industrieel gebruik en het snijden van dikker materiaal theoretisch gezien een vermogen van meer dan 100 watt nodig is.

Het is ook belangrijk om de relatie tussen laservermogen en precisie te begrijpen. Meer energie bij een hogere snelheid kan het proces versnellen, maar dit kan ten koste gaan van de fijnere details en de resolutie. Het is daarom essentieel om de vermogensinstellingen op maat te maken, zodat het systeem geschikt is voor zowel diepsnijden als ingewikkeld graveren.

Ten slotte zijn er nog de veiligheids- en onderhoudsoverwegingen. Een krachtige laserstraal vereist adequate ventilatie en koeling om goed en veilig te functioneren. Regelmatig onderhoud, zoals het reinigen en kalibreren van de lens, zorgt voor optimale prestaties en verlengt de levensduur van de machine. Door een balans te vinden tussen vermogen, precisie en de eisen die aan de machine worden gesteld, kunt u de meest geschikte machine voor uw specifieke project vinden.

De grootte van de werkruimte en het belang ervan

De grootte van het werkgebied is een van de belangrijkste factoren om rekening mee te houden bij de aanschaf van een CNC-lasermarkeringsmachine, omdat deze de efficiëntie en mogelijkheden van een project beïnvloedt. De grootte van het werkgebied bepaalt de maximale afmeting van het materiaal dat de machine in één keer kan verwerken. CNC-lasermachines Flexibele werkplekken – die grote oppervlakken kunnen beslaan zonder dat er meerdere taken hoeven te worden uitgevoerd of onderbrekingen nodig zijn – zijn daarom steeds meer in trek, wat wijst op een vraag naar meer efficiëntie en aanpassingsvermogen.

De ideale grootte van de werkruimte hangt vooral af van de specifieke toepassingen. Zo kan een kleine werkruimte volstaan ​​voor kleine ontwerpklussen zoals het vervaardigen van fijne sieraden en het personaliseren van kleine cadeaus. In vakgebieden zoals bewegwijzering, meubelontwerp of grote kunstinstallaties is een grotere werkruimte echter onmisbaar, omdat de verwerking van grotere materialen snel en efficiënt moet verlopen. Zorg er in uw werkplaats ook voor dat de werkruimte is afgestemd op de afmetingen van de machine. Sommige grotere CNC-lasermachines nemen namelijk veel ruimte in beslag, waardoor er discussie kan ontstaan ​​over de noodzaak van goede ventilatie en andere werkomstandigheden. De keuze voor de grootte van de werkruimte moet een balans vinden tussen productiviteit en de behoeften van uw specifieke werkzaamheden.

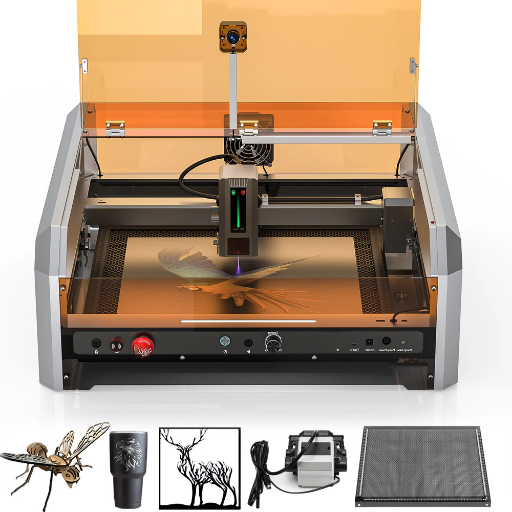

Veelgebruikte materialen voor CNC-lasergraveren

Graveren en houtsnijden

Hout wordt beschouwd als een topmateriaal voor CNC-lasergraveren en -snijden vanwege de verrassende flexibiliteit, beschikbaarheid en charme die het biedt voor een modern en comfortabel leven. Veelvoorkomende houtsoorten zoals multiplex, MDF, kersen-, esdoorn- en grenenhout worden hiervoor gebruikt. Deze houtsoorten zijn bijzonder geschikt voor snijden en graveren vanwege hun consistente structuur. Hardhout is duurzaam en heeft rijke kleuren die perfect passen bij complexe ontwerpen. Omdat hout in de lasersnijder wordt verwerkt, is het cruciaal om de juiste instellingen te kiezen. Sommige hardhoutsoorten vereisen mogelijk een lagere snelheid en een hoger vermogen vanwege hun hogere dichtheid. Kunst met een lasersysteem brengt echt tot leven, en hout is de ideale keuze voor decoratieve interieurs, verfijnde borden, accenten op meubels of zelfs ingewikkeld vervaardigde cadeaus.

Metaalgraveren: roestvrij staal en gecoat metaal

CNC-lasergraveren is dankzij zijn enorme precisie en duurzaamheid zeer betrouwbaar voor het markeren en etsen van roestvrij staal. Technisch gezien is lasergraveren uitermate geschikt voor roestvrij staal, omdat het etsen direct in het oppervlak mogelijk is. Hierdoor kunnen fijnere ontwerpen, logo's of zelfs tekens met minimale intensiteit op het materiaal worden aangebracht. Door de oorspronkelijke schoonheid en de hoge sterkte en roestbestendigheid van het materiaal te respecteren, is lasergraveren op roestvrij staal geschikt voor diverse toepassingen, zoals industriële bewegwijzering en decoratie.

Bij gecoate metalen zoals geanodiseerd aluminium en gepoedercoat staal is lasergraveren een fantastische methode waarbij een etspatroon wordt aangebracht op een contrasterende, gekleurde ondergrond door simpelweg het gekleurde oppervlak te bewerken. Dit maakt het zeer veelzijdig voor het maken van labels, identificatieplaatjes, gepersonaliseerde producten, enzovoort. Voor de beste resultaten is het belangrijk dat de instellingen, zoals vermogen en snelheid, nauwkeurig worden afgesteld, zodat de machine het werkstuk – inclusief materiaalsoort en coatingdikte – naar wens kan graveren. CNC-graveren, dat gebruikmaakt van geavanceerde lasertechnologie en metaaleigenschappen, maakt een ongeëvenaarde precisie en finesse mogelijk. Het biedt een ongeëvenaarde garantie voor exacte of vergelijkbare reproduceerbaarheid bij metaalbewerkingsprojecten.

Werken met acryl en plastic

Acryl en kunststof bieden een scala aan mogelijkheden voor lasergraveren: ze zijn veelzijdig en handig. Acryl maakt nauwkeurige sneden en gravures met gladde randen mogelijk, waardoor het geschikt is voor zowel bewegwijzering als decoratie en toepassingen biedt in gepatenteerde onderdelen. Gegoten acryl heeft de voorkeur boven geëxtrudeerd acryl wanneer de gravure veel detail en scherpte vereist. Het graveren van kunststof is ook mogelijk, maar men moet uiterst voorzichtig zijn, aangezien veel kunststoffen gevaarlijke dampen kunnen produceren bij laserbewerking. Goede ventilatie en het gebruik van uitsluitend hoogwaardige kunststoffen die geschikt zijn voor lasersnijden zijn cruciaal voor de veiligheid en uiteraard voor een kwalitatief hoogwaardig graveerresultaat.

Veelgestelde vragen (FAQ's)

Referentiebronnen

1. Ontwikkeling van een goedkope CNC-lasergraveermachine – Onderzoekt het ontwerp en de implementatie van kosteneffectieve CNC-lasergraveermachines, met de nadruk op het verminderen van complexiteit en kosten.

2. Ontwikkeling en implementatie van een besturingssysteem voor een CNC-lasergraveermachine voor gebruik in de buitenlucht met beeldvorming op afstand. – Bespreekt de ontwikkeling van een CNC-lasergraveermachine met geavanceerde besturingssystemen en mogelijkheden voor beeldvorming op afstand.

3. Ontwerp en ontwikkeling van een CNC-robotmachine die integreerbaar is met een Nd-YAG-laserapparaat. – Beschrijft de integratie van Nd-YAG-laserapparaten met CNC-machines voor nauwkeurig lasersnijden en -graveren.

4. Onderzoek en ontwikkeling van lasergraveer- en materiaalsnijmachines van 3D-printers – Onderzoekt de aanpassing van 3D-printers tot multifunctionele CNC-machines die geschikt zijn voor lasergraveren en materiaalsnijden.
