Благодаря своей неповторимой красоте и способности проводить тепло, медь всегда была востребована как в науке, так и в искусстве. Благодаря теплоотражающим и отражающим свойствам меди ручная обработка практически никогда не обеспечивала точности. Технология лазерной резки – один из этапов этой эволюции, который, несомненно, произвел революцию в производстве изделий из меди.
Это руководство, прежде всего, представляет собой глубокое исследование искусства лазерной резки и особых свойств меди, которые она предоставляет отраслям промышленности, позволяя эффективно, креативно и результативно обрабатывать мельчайшие детали. Рассмотрите технологические и практические возможности и узнайте, как преобразились отрасли благодаря лазерной резке меди.
Введение в лазерную резку
Лазерная резка и ее значение в современных отраслях промышленности
В целом, лазерная резка позволяет выполнять любые виды работ во всех отраслях промышленности, обеспечивая точность, скорость и универсальность производства. По сути, это просто направление высокоэнергетического сфокусированного лазера на материалы для создания сложных конструкций с высокой точностью.
Статистика рынка: По имеющимся данным, объем мирового рынка лазерной резки в 4.2 году составил 2022 млрд долларов США и будет расти на 9.3% в год в период с 2023 по 2030 год, поскольку лазерная резка все чаще находит применение в производственных процессах.
Он также способствовал развитию промышленности, поскольку позволял резать практически всё, включая металл, пластик, дерево и даже ткань. Лазерная резка используется в таких отраслях, как пищевая промышленность, автомобилестроение, аэрокосмическая промышленность, строительство, химическая промышленность и электроника, для обработки ровных кромок с минимальными отходами и затратами времени.
Промышленные приложения:
- Автоматизированная индустрия: Используется для производства прецизионных деталей для легких и экономичных транспортных средств.
- Производство электроники: Необходимо было вырезать мелкие и сложные детали для таких устройств, как смартфоны и компьютеры.
- Aerospace: Резка необходима для создания деталей с очень жесткими допусками и точностью.
- Строительство: Для архитектурных металлоконструкций и конструктивных элементов
Обзор методов лазерной резки
Лазерная резка использует чрезвычайно сфокусированный луч сверхмощного лазера для создания следов резки на любом выбранном материале или покрытии. Эта технология, изначально задуманная, претерпела значительные изменения, что привело к появлению новых изобретений, отвечающих широкому спектру промышленных потребностей.
Типы методов лазерной резки
| Тип лазера | Лучшие материалы | Ключевые характеристики | Области применения |
|---|---|---|---|
| CO2 Лазерная Резка | Дерево, акрил, стекло, текстиль | Работает на смеси газов CO2, азота и гелия. | Гравировка и резка сложных дизайнерских узоров |
| Волоконно-лазерная резка | Нержавеющая сталь, алюминий, латунь | Твердотельный лазер с более высокой выходной мощностью и скоростью | Промышленная резка металла с минимальным обслуживанием |
| Резка лазером Nd:YAG | Золото, серебро, светоотражающие металлы | Высокая плотность мощности и высокая точность | Точечная сварка, сверление, прецизионная резка |
Ключевые данные и достижения
- Рост рынка: Предполагаемый SWOT-анализ ценообразования предполагает, что в 15.6 году стоимость оборудования для лазерной резки составит 2030 млрд долларов США, а среднегодовой темп роста рынка в период между 5.2 и 2022 годами составит 2030%.
- Скоростные возможности: В последнем волоконная лазерная резка Ожидается, что системы будут резать листовой металл со скоростью 400 дюймов в минуту (дюйм/мин).
- Точность: Маленькие лазерные резаки дадут слишком высокую точность — до ±0.001 дюйма.
- Энергоэффективность: Эффективность волоконных лазерных систем примерно на 30% выше, чем у старых моделей CO2.
Почему медь трудно резать
Медь пользуется высоким спросом на рынке благодаря своим тепло- и электропроводящим свойствам, что делает её незаменимой в электронике, строительстве и энергетике. Однако именно эти свойства затрудняют резку и механическую обработку меди.
Основные проблемы при резке меди:
Высокая теплопроводность
Благодаря очень высокой теплопроводности, направление передачи тепла при лазерной резке медной поверхности очень быстрое. Именно из-за этого материал не успевает нагреться до необходимого для эффективной резки уровня, что приводит к неровным краям, низкой скорости резки и повышенному расходу энергии.
Светоотражающие свойства
Отражательная способность меди становится особенно опасной в видимом и ближнем инфракрасном диапазонах. В этом диапазоне традиционные CO2-лазеры и волоконные лазеры сталкиваются с серьёзной проблемой: большая часть лазерной энергии отражается, а не поглощается, что значительно снижает эффективность резки и создаёт риск повреждения лазерного оборудования.
Современные решения
Развитие лазерных технологий, использующих мощные зелёные лазеры, задало тон в совершенствовании операций резки меди. Значительное поглощение зелёного лазерного излучения медью обеспечивает отклонение потока в сторону повышения производительности резки благодаря значительному изменению рабочих параметров.
Улучшения производительности: По сравнению с традиционными методами зеленый лазер позволяет снизить отражение энергии примерно на 30%, одновременно увеличив скорость резки на 20–40 % в зависимости от толщины материала.

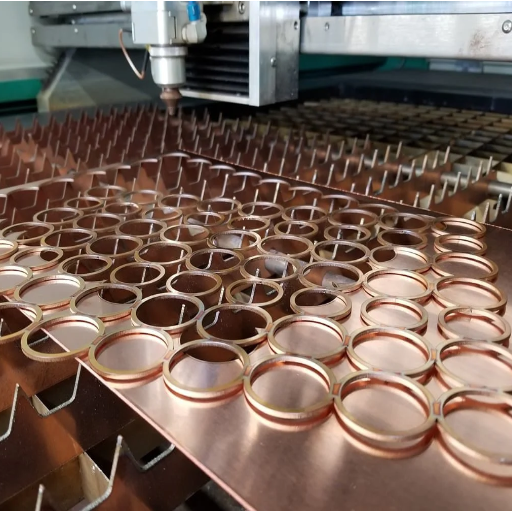

Понимание научных принципов лазерной резки меди
Как лазеры режут медь
Очень интенсивное тепло, вырабатываемое лазером, генерируется путём концентрации света на поверхности материала. Для меди, обладающей высокой отражательной способностью и теплопроводностью, для практической реализации процесса обработки требуются чрезвычайно сложные технологии.
Обзор процесса:
- Генерация луча: В настоящее время предпочтение отдается волоконным или зеленым лазерам, поскольку металлы, такие как медь, лучше поглощают эти длины волн.
- Тепловое применение: Лазер применяет интенсивный нагрев для плавления или испарения медного материала.
- Удаление материала: Вспомогательные газы, такие как азот или воздух, продувают края и расплавленный материал
- Контроль точности: Усовершенствованные системы поддерживают фокусировку и подачу энергии на постоянном уровне
Статистика производительности: Зелёный лазер с длиной волны 532 нм лучше поглощает медь по сравнению с обычными инфракрасными лазерами. Волоконные лазеры могут работать примерно на 30% быстрее, чем CO2-лазеры, потребляя при этом значительно меньше энергии. Волоконный лазер мощностью 1 кВт может резать медные листы толщиной 1 мм со скоростью 10–15 мм/с.
Как отражающие свойства меди создают проблемы
Поскольку медь отражает более 95% лазерного света в инфракрасном диапазоне длин волн, например, от CO2-лазеров и волоконных лазеров, металл поглощает лишь незначительную часть лазерной энергии, что снижает эффективность операции резки.
Решения проблем с отражательной способностью:
| Тип лазера | Длина волны | Скорость усвоения меди | Улучшение по сравнению с IR |
|---|---|---|---|
| Традиционные ИК-лазеры | 1064 нм | 5% | Базовая линия |
| Зеленые лазеры | 515 нм | 40-50% | 30% увеличение скорости |
| Синие диодные лазеры | 450 нм | 65% | Самая высокая скорость абсорбции |
Ключевые факторы, влияющие на процесс резки
Критические параметры успеха:
- Свойства материала: Теплопроводность и отражательная способность во многом определяют успех резки.
- Тип лазера/длина волны: Зелёные лазеры (515–540 нм) поглощают медь на 40% лучше, чем инфракрасные. Выбор вспомогательных газов: кислород ускоряет процесс, а азот обеспечивает чистый рез без окисления.
- Покрытие и предварительная обработка: Антибликовые покрытия могут удвоить показатели поглощения
- Настройки скорости и мощности резки: Низкие скорости обеспечивают качественную резку при работе с более толстыми листами.
- Условия окружающей среды: Влажность, температура и чистота поверхности оказывают влияние на результаты.
Типы лазеров для резки меди
Волоконные лазеры: реальность и применение
Медь обладает хорошей теплопроводностью к тау-атому. Тепло, выделяемое при удалении материала, очень быстро отводится из зоны резания, что позволяет применять передовые методы теплоотвода.
Преимущества волоконных лазеров:
- Высокая точность и скорость: Тонкие медные листы можно резать быстрее — примерно в три раза быстрее, чем с помощью CO2-лазеров.
- Энергоэффективность: Более 30% конверсии по сравнению с 10-15% у CO2-лазеров.
- Низкие эксплуатационные расходы: Считается твердотельным типом, что исключает необходимость использования зеркал и газовых сред.
- Совместимость со светоотражающими металлами: Может работать с медью без повреждения от обратного отражения.
- Компактный дизайн: Модульная конструкция позволяет экономить площадь пола.
Применение волоконного лазера:
- Электроника: Резка медной печатной платы с микрометрической точностью
- Автомобили: Компоненты аккумуляторных батарей и электрические системы электромобилей
- Aerospace: Компоненты управления легкими тепловыми режимами
Рост рынка: Ожидается, что мировой рынок волоконных лазеров вырастет с 3.2 млрд долларов США в 2023 году до 5.8 млрд долларов США в 2028 году, при этом большой спрос будет обусловлен приложениями по обработке металлов.
CO2-лазеры: плюсы и минусы при резке меди
| Преимущества | Недостатки |
|---|---|
|
|
Сравнение волоконных и CO2-лазеров для резки меди
| фактор | Волоконные лазеры | СО2 лазеры |
|---|---|---|
| Энерго эффективность | Эффективность подключения к розетке 30–40 % | Эффективность подключения к розетке 10–20 % |
| Скорость резания | В 2–3 раза быстрее для тонкой меди | Конкурентоспособен для толстых материалов |
| Обслуживание | Минимальный – твердотельный дизайн | Высокое – зеркала, линзы, газоснабжение |
| Точность | Превосходное качество луча | Подходит для толстых секций |
| Операционные затраты | Снижение долгосрочных затрат | Выше из-за технического обслуживания |

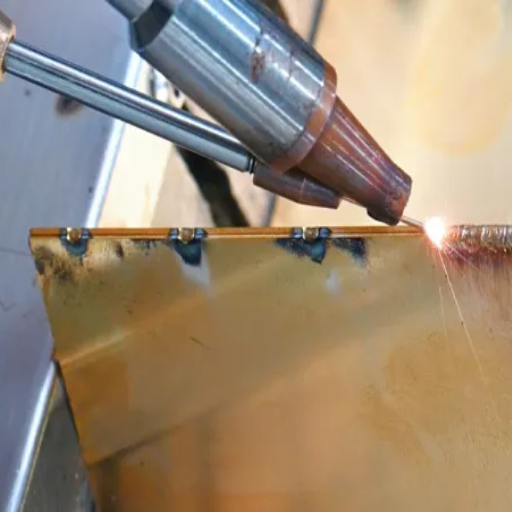

Распространенные проблемы при лазерной резке меди
Проблемы управления теплом
Высокая теплопроводность меди быстро рассеивает энергию из зоны резания, что затрудняет правильное управление теплом.
Передовые решения:
- Колебание луча: Лазерная осцилляция обеспечивает равномерное распределение тепла
- Методы газовой поддержки: Кислород или азот помогают удалить тепло и мусор
- Требования к питанию: Промышленным предприятиям требуется 2–6 кВт для обработки меди различной толщины.
- Системы охлаждения: Правильные системы охлаждения предотвращают термические напряжения и деформацию
Коэффициент отражательной способности и его влияние на эффективность резки
Поскольку коэффициент отражения меди превышает 95% на длине волны 1 мкм, поглощение энергии становится критической проблемой, требующей инновационных решений.
Технологические решения:
- Альтернативные длины волн: Зеленый (515 нм) и синий (450 нм) лазеры увеличивают поглощение
- Лазеры с ультракороткими импульсами: Преодоление отражательной способности за счет малой длительности импульса
- Антибликовые покрытия: Применяется в лазерной оптике для защиты систем
- Активные изоляторы обратного отражения: Предотвратите повреждения от отраженных лучей
Работа с материалами различной толщины
| Диапазон толщины | Рекомендуемая мощность лазера | Скорость резания | Ключевые соображения |
|---|---|---|---|
| Тонкий (<4 мм) | 2 кВт | Быстрая резка | Низкая мощность для предотвращения тепловой деформации |
| Средний (4-10 мм) | 4-6 кВт | Умеренная скорость | Баланс мощности и скорости ради качества |
| Толстый (>10 мм) | 6-12 кВт | Более низкие скорости | Высокая мощность для полного проникновения |
Практические советы по оптимизации лазерной резки меди
Настройка оптимизации для точности
Основные параметры руководства:
Результаты исследования 2023 года:
Волоконный лазер мощностью 1,000 Вт со скоростью резки 1.5 м/мин оптимально подходит для медных листов толщиной 1–2 мм, обеспечивая чистые кромки с минимальным образованием окалины. Вспомогательный газ азот под давлением 8 бар идеально подходит для резки листов толщиной до 3 мм.
Критические настройки:
- Выбор длины волны: Волоконные лазеры в диапазоне 1 мкм для оптимального поглощения медью
- Параметры питания: От 500 Вт до 1000 Вт для тонких листов и более 2000 Вт для толстых материалов
- Скорость резки: Более низкие скорости обеспечивают лучшую резку и отделку кромок.
- Выравнивание фокуса: Правильно выровнять по поверхности; слегка расфокусировать, чтобы улучшить качество кромки
- Спецификация объектива: Используйте меньшие линзы для тонких листов толщиной менее 1 мм и корректируйте настройку для более толстых материалов.
Вспомогательные газы для улучшения качества резки
| Тип газа | Диапазон давлений | Лучшие приложения | Преимущества |
|---|---|---|---|
| Азот | Шаблоны 10-15 | Цветные металлы, медь, алюминий | Предотвращает окисление, придает блестящие краям, уменьшает образование шлака |
| Кислород | 6 баров | Резка стали | Увеличение скорости на 25% за счет экзотермической реакции |
| воздуха | Шаблоны 5-8 | Акрил, пластик | Экономически выгодно для приемлемого качества разрезов |
Выбор правильного оборудования для резки меди
Рекомендации по оборудованию:
- Мощность волоконного лазера:
- 1-2 кВт для тонких медных листов
- 2–4 кВт для толстых листов (6 мм+)
- Доставка луча: Усовершенствованные системы формирования луча для уменьшения обгорания кромок
- Настройка вспомогательного газа: Азот под давлением 10–12 бар для чистых резов без заусенцев
- Системы управления: Мониторинг в реальном времени и адаптивное управление для предотвращения повреждений от обратного отражения

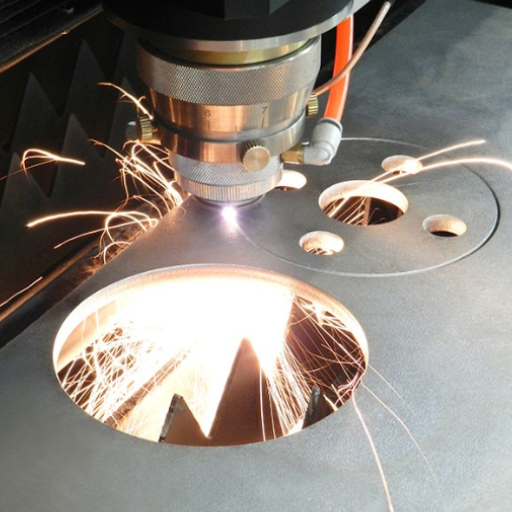

Применение лазерной резки меди
Лазерная резка меди в производстве электроники
Превосходная электропроводность и тепловые свойства меди делают ее незаменимой в производстве электроники, где лазерная резка произвела революцию в области точности и детализации компонентов.
Ключевые приложения:
- Печатные платы (PCB): Высокоточное профилирование медного слоя для сложных конструкций
- Электрические разъемы: Прецизионные компоненты для оптимальной проводимости
- Шинопроводы: Критически важные компоненты для автомобильной, аэрокосмической и телекоммуникационной промышленности
- Возобновляемая энергия: Компоненты солнечных панелей и систем накопления энергии
Влияние лазерной резки меди на автомобили
Автомобильная промышленность, особенно производство электромобилей, стала крупным потребителем медных компонентов, вырезанных лазером.
Рост рынка электромобилей:
По данным МЭА, в 10 году мировые продажи электромобилей превысили 2022 миллионов единиц, что создало большой спрос на прецизионные медные компоненты, которые нашли применение в аккумуляторах, инверторах и электродвигателях.
Автомобильные приложения:
- Компоненты батареи: Прецизионные детали для аккумуляторных систем электромобилей
- Управление температурным режимом: Теплообменники и системы охлаждения
- Электрические системы: Жгуты проводов и соединительные компоненты
- Легкая конструкция: Тонкие медные слои (0.1 мм) для снижения веса
Использование в промышленном производстве деталей из меди, вырезанных лазером
Промышленные преимущества:
- Уменьшение отходов: На 30% меньше отходов материала по сравнению с традиционной обработкой
- Увеличение скорости: Считается, что резка волоконным лазером на 50% быстрее
- Энергоэффективность: Повышение электропроводности в системах возобновляемой энергетики
- Точное производство: Гарантированное соответствие размеров реза точным стандартам безопасности и производительности
Драйверы роста рынка:
- Рынок аккумуляторов: 19% среднегодовой темп роста, 2023-2030
- Электронная миниатюризация: Помимо небольших и высокопроизводительных компонентов
- Возобновляемая энергия: Солнечные элементы и ветряные турбины
- Устойчивое производство: За экологическую сознательность в сфере эффективности производства
Часто задаваемые вопросы (FAQ)
Как работает процесс лазерной резки меди?
Этот процесс применяется для точной резки медных листов с помощью фокусируемого мощного лазерного луча. Энергия лазера используется для резки медных материалов с минимальными отходами и чистыми краями. Технология ЧПУ обеспечивает повторяемость и точность; однако медь обладает очень высокой отражательной способностью, что требует корректировки настроек лазера для предотвращения её повреждения.
Каким образом резка волоконным лазером улучшает общую обработку меди?
Резка волоконным лазером играет огромную роль в обработке меди благодаря своей точности и эффективности. Благодаря уменьшению размера луча, резка обеспечивает высокое качество с меньшим количеством прорезей, что делает её отличным выбором для резки тонких медных листов в условиях высокой температуры, которая может привести к короблению или окислению. Волоконный лазер также обеспечивает более короткие сроки выполнения работ и снижает эксплуатационные расходы, сохраняя при этом высокие стандарты обработки меди различной толщины.
Каковы преимущества использования лазерной резки меди?
По сравнению с другими способами резки, такими как плазменная или гидроабразивная резка, лазерная резка имеет ряд преимуществ:
- Более высокая точность с чистыми краями и минимальным количеством заусенцев
- Более энергоэффективный и быстрый в работе
- Возможность создания сложных конструкций, требующих большого количества деталей
- Хорошо справляется с медью, проводящей тепло и электричество.
- Меньше времени производства и эксплуатационных расходов.
Какие еще существуют методы резки меди?
Помимо лазерной резки, здесь перечислены некоторые другие процессы:
- Плазменная резка: Выбрасывает высокотемпературную плазму, отлично подходит для толстых материалов, но не для точных работ.
- Гидроабразивная резка: Экстремальное давление воды, обычно с абразивными частицами, не выделяет тепла, подходит для чувствительных материалов
- Традиционная обработка: Метод механической резки для квалифицированного применения
О чем следует помнить при резке медного листа?
Для обеспечения наилучшего производства необходимо учитывать несколько критических моментов и факторов:
- Управление рефлексивностью: Требует тщательной калибровки лазерных настроек.
- Для достижения качественной резки качество луча и мощность никогда не должны меняться в зависимости от материалов, которые необходимо резать.
- Конечное использование: Если для конкретного применения требуются определённые качества отделки или допуски, то вид выполняемой резки должен им соответствовать.
- Оборудование: Спецификация лазера может быть составлена с учетом требований к материалу.
Готовы ли вы оптимизировать процесс резки меди?
Обратитесь к нашим экспертам по лазерной резке уже сегодня, чтобы обсудить ваши потребности в изготовлении изделий из меди и узнать, как передовые лазерные технологии могут расширить ваши производственные возможности.
