プラズマアーク溶接（PAW）は、極めて高い精度を提供する最先端の溶接方法であり、かつては高度な職人技と優れた接合強度が求められる産業として発展してきました。この記事では、プラズマアーク溶接の複雑な世界について、原理、高度な技術、そして従来の方法に対する利点に関する考察を交えながら、より詳細な情報を提供します。狭窄されたプラズマアークは、極めて高い精度で作業するための高度に集中したエネルギー源を提供します。PAWは、航空宇宙産業、医療機器製造産業、そしてエレクトロニクス産業がその移動ビームの下で活躍するほどの精度と制御性を備えています。この探求を通して、PAWが現在の溶接技術の中でどのように際立っているのか、どのように使用されているのか、そしてどのような革新がPAWを未来へと導いているのかを見ていきます。この包括的なガイドは、熟練した溶接工、エンジニア、あるいは高度な製造技術に興味を持つすべての人にとって、精密工学におけるプラズマアーク溶接の応用に関する確かな知識を提供してくれるでしょう。
⚡ 足の溶接プロセスを理解する
🔬

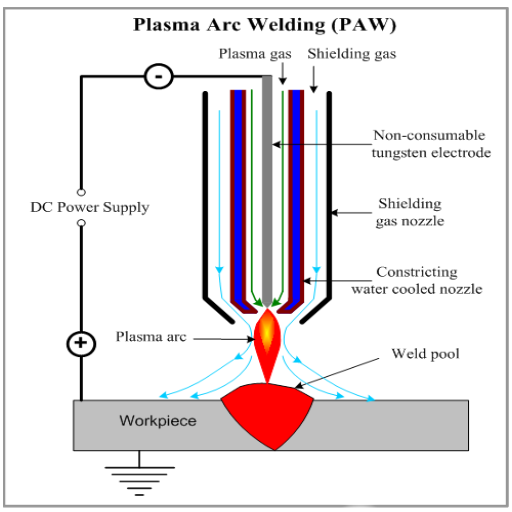

プラズマアーク溶接とは何ですか?
PAWは、イオン化ガス（プラズマ）の拘束アークを熱源として用い、溶融金属を極めて高い精度で溶出させる高度な溶接プロセスです。他の溶接プロセスでは一般的に電極が消耗しますが、PAWでは細径銅ノズル内に封入された非消耗のタングステン電極を使用します。
🌡️ 気温に関する重要な事実:
ノズルはプラズマアークを集中させ、通常25,000°F（13,870°C）を超える非常に高温での作業を可能にします。一方のシールドガスが溶接を保護し、もう一方のシールドガスが溶融池を保護します。通常、シールドガスはアルゴン、またはアルゴンと水素の混合ガスです。
PAWは通常、航空宇宙、自動車、医療機器の製造など、高度な精密加工と熱変形の低減が求められる分野で使用されます。TIG溶接やMIG溶接とは異なり、より深い溶け込みを持つ溶接部を形成でき、非常に許容度の高い溶接部にも対応できます。
💡 業界の発展： 現在、プラズマアーク溶接は、機器の自動化と溶接作業のリアルタイム監視の最近の進歩により、その用途が増加しており、溶接の一貫性と効率性が向上しています。
🔧 溶接で知っておくべき要素
溶接手順には、最終的な溶接の精度と完全性を左右する重要な要素がいくつかあります。
🤖 デジタル統合のトレンド:
さらなる洞察と最近の開発状況から、自動化ロボットシステムやAIを活用した溶接モニタリング最適化など、各部品へのデジタル統合が進んでいることがわかります。検索エンジンのトレンドにも見られるように、自動溶接ソリューションへの関心の高まりは、航空宇宙やエネルギーといった分野における精密溶接の需要増加を反映しています。これは、現代のイノベーションが部品そのものに、ひいては溶接プロセスの効率性にいかに大きな挑戦を突きつけているかを示す物語です。
⚖️ 他の溶接技術との比較
従来の手動溶接システムと比較した場合、自動溶接システムでは、従来の溶接システムよりも高い精度、一貫性、拡張性が実現されます。
📊 業界データの洞察:
検索エンジンからのデータに基づいたユーザーの関心の高まりは、特に欠陥の可能性がほぼゼロの承認が求められる分野、つまり航空宇宙および原子力分野において、自動化システムへの明確な増加傾向を示しています。自動化された手法は、オンザフライのAI調整とリアルタイム監視を統合することで、手動または半自動化された手法よりもエラーが少なく、より高品質の溶接を実現できます。
自動溶接は大量生産においてより高い効率性を発揮すると謳われており、長期間の運用を想定した場合、コスト効率の面では手作業よりも優れています。これは、精密産業において自動化が進む中で、より高い信頼性と再現性によって厳格な基準の遵守が確保されていることを浮き彫りにしています。
🛠️ 足の溶接に必須のツールと機器
🔥 プラズマ溶接装置の概要
プラズマ溶接システムは、溶接手順中の精度と効率を保証するために設計されたいくつかの重要なコンポーネントで構成されています。
🤖 最新の自動化機能:
現代の製造自動化のトレンドに伴い、プラズマ溶接装置では、再現性の向上とオペレーターへの依存度の低減を目的として、自動制御システムの導入が進んでいます。こうしたシステムでは、アーク長、電流設定、ガス流量などのパラメータをプログラムすることが可能で、バッチ生産において非常に高い再現性を確保できます。さらに、作業者の安全を確保しつつ、規制当局が定める労働基準を満たすための保護対策として、煙を排出するためのツールをシステムに追加することが推奨されます。
🛡️ 溶接におけるシールドガスの重要性
シールドガスはガス溶接プロセスと溶接プールの間に介在し、溶接を損なう可能性のある大気への露出を防止します。
アルゴン、ヘリウム、二酸化炭素、およびそれらの混合ガスなどのシールドガスは、溶接環境を酸素、窒素、水蒸気の侵入から保護します。これらのガスは、欠陥としてポロシティ、脆性、または溶接酸化を引き起こす可能性があります。シールドガスの選定は、溶接対象材料の種類、使用する溶接プロセス（MIG、TIG、FCAWなど）、そして求められる溶接特性などの要因に大きく依存します。
📈 業界の発展： 最近の動向によると、混合ガスは個々のガス特性を組み合わせることでアーク安定性、スパッタ低減、熱伝達効率を向上させるため、混合ガスの使用が増加しています。業界レポートによると、シールドガスは溶接品質を向上させるだけでなく、溶接作業の効率化と溶接後の清掃時間の短縮にもつながり、生産ワークフローにおけるコスト削減にも貢献するとされています。
🎯 効果的な溶接のための適切なアルゴン
適切なアルゴンベースの混合ガスを選択することで、溶接アプリケーションで最高の性能を確保できます。最近の知見や検索トレンドからもわかるように、適切なアルゴンの選択には、材料の種類、溶接プロセス、必要な仕上げなど、多くの要素が影響します。
🔷 純アルゴンの用途
たとえば、一般的に、アルミニウムやマグネシウムなどの非鉄金属の TIG 溶接には、安定したアークをサポートし、汚染を最小限に抑えるため、純粋なアルゴンが推奨されます。
⚡ アルゴン混合物
アルゴンを使用した MIG 溶接では、鋼鉄への浸透とアークの安定性を高めるために、通常、アルゴンは二酸化炭素や酸素などの反応性ガスと混合されます。
アルゴン-CO2などの特殊なアルゴン混合ガスは、熱伝達率の向上と、気孔やスパッタなどの欠陥の低減に効果があることから、ますます一般的になりつつあります。最適な熱伝導率と機械的特性を確保するためには、材料の厚さや接合部の形状に合わせて、混合ガスの実際の割合と構成ガスを調整する必要があります。
💡 コスト効率の洞察: 最近の調査で確認されたもう 1 つの側面は、コスト効率を重視する業界では、高度なシールド ガスの組み合わせや、ガスの流量を監視して無駄な無駄を削減しながら、溶接の完全性を最高レベルに保つ自動化システムを使用していることです。
⚙️ 足の溶接のテクニックとベストプラクティス
🎯 アーク溶接プロセスをマスターする
アーク溶接プロセスを習得するには、単に変数に関する知識を得るだけでなく、溶接品質、効率、そして構造性能に関わる知識も必要です。報告書によると、入熱制御はアーク溶接を最適化する上で重要な要素であることが示されています。
⚠️ 過度の熱の問題
- 母材の反り
- アンダーカット欠陥
- 材料の歪み
❄️ 熱不足の問題
- 弱い関節形成
- 不完全な融合
- 構造上の弱点
電極材料とフィラー金属は、母材との適合性を考慮して慎重に選択する必要があります。また、ひび割れや腐食についても考慮する必要があります。
🔬 リアルタイム監視の進化：
リアルタイム監視システムは、溶接におけるプロセス制御の向上を可能にします。電圧、電流、温度といった主要なパラメータをセンサーで測定することで、技術者はリアルタイムでプロセス調整のための効果的なフィードバックを得ることができます。これにより、技術者やオペレーターは溶接の完全性を損なうことなく、溶接の安定性を維持できます。産業界が精度と持続可能性をますます重視する中、これらの手法をアーク溶接に統合することは、最適な結果と厳格な品質基準を実現する上で、今や重要な検討事項となっています。
🚀 高品質な溶接のための移動速度
アーク溶接における移動速度は、仕上がり、溶け込み深さ、そして接合部の強度に影響を与える非常に重要な要素です。このパラメータは、溶接移動速度を最大化または最小化することを必要とします。これは主に、速度が速すぎると溶け込みが不足して溶接部が弱くなり、速度が低すぎると過度の熱、溶け落ち、そして大きなスパッタが発生することを考慮する必要があるためです。
⚖️ 速度最適化要因:
- 溶接プロセスの種類: MIG溶接は、ワイヤ供給システムのおかげで、一般的にTIG溶接よりも高い移動速度をサポートします。
- ベース材料の厚さ: 厚い材料の場合、適切な浸透のために通常は移動速度を遅くする必要があります。
- ジョイント構成: ジョイントの種類によって最適な結果を得るには特定の速度調整が必要です
最新の文献と実例によれば、正確な速度は溶接プロセスの種類（TIG溶接、MIG溶接、スティック溶接など）、母材の厚さ、および接合部の構成によって異なります。移動速度に関しては、専門家は溶接する母材に必要な入熱量に応じて一定速度を維持することを推奨しています。
🤖 自動化のメリット: 自動溶接システムとリアルタイム監視技術による移動速度調整能力は、溶接品質と選択性を考慮した移動速度のさらなる精密化を可能にし、人為的ミスを排除します。したがって、これらの技術は精度とコスト効率を追求する産業界に適合しており、現代の製造業において無視できないものとなっています。
🔬 プラズマ溶接の一般的な技術
プラズマ溶接には、材料を正確かつ生産的に接合するために開発されたさまざまな独創的な技術が含まれます。
🔑 キーホールテクニック
最も広く利用され、最も広く使用されている技術の一つは、プラズマアークによる深く狭い溶け込みを実現するキーホール溶接法です。これは主に厚板の溶接に適しています。この溶接法では、最小限の充填材で強固な溶接部が得られます。
⚡ マイクロプラズマ溶接
マイクロプラズマ溶接では、低アンペア制御を維持することで、特に電子機器や微細金属加工における軽作業用途で優れた性能を発揮できるようになりました。
🔄パルスプラズマ溶接
さらに、パルスプラズマ溶接では変調電流を採用して入熱制御を改善し、反りを防ぎ均一な溶接を実現します。
🧠 AI統合の進歩:
溶接技術の高度な達成は、最終的にはリアルタイムのプロセス監視と計算モデルから開発された適応制御に基づいています。最近の調査によると、アーク電流、入熱、プラズマガス流量といった溶接パラメータの動的調整に機械学習アルゴリズムを統合することが重視されています。この進化は、産業用溶接の極めて高い基準において、精度と適応性がいかに重要であるかを示しています。
🏭 足溶接のさまざまな産業への応用
🚗 自動車産業におけるアプリケーション
プラズマアーク溶接（PAW）は、その精度と効率性から、自動車産業において不可欠な溶接技術となっています。最新の業界データと知見によると、PAW溶接は通常、トランスミッションシステム、排気アセンブリ、その他の構造部品といった高強度部品の製造に使用されています。
PAW は極めて高エネルギーのプロセスであるため、ステンレス鋼やチタンなどの耐火金属を溶接するのに十分な深さの浸透を保証し、部品の完全性を損なうことなく、その後の取り扱いに耐えられるほど強力な接合部を生成します。
🤖 自動化統合:
さらに、最新のロボット溶接システムを用いた自動化により、溶接品質とサイクルタイムのばらつきが低減します。この溶接技術の精度、柔軟性、そして自動化は、軽量でありながら強度の高い部品を求める自動車業界のニーズに合致しています。これにより、メーカーは車両性能を向上させるための厳格な安全基準を遵守し、生産することが可能になります。
✈️ 航空宇宙および防衛アプリケーション
航空宇宙産業と防衛産業では、性能と安全性に関する極めて厳しい基準を満たすために、最先端の製造方法と材料を活用しています。
🔬 高度な材料統合：
- 高強度合金： 軽量で強固な構造を実現するアルミニウム・リチウムおよびチタン
- 極限条件耐性: 極端な温度、圧力、または機械的ストレスにさらされる部品
- 精密溶接： 微細な精度要件を満たす洗練されたプロセス
高度なロボット 溶接と積層造形 テクノロジーにより、材料の無駄を最小限に抑えながら複雑な形状を作成できるようになりました。これはまさに、コスト効率と環境への配慮という点で業界が求めているものです。
📈 業界のトレンド:
最近の検索データの傾向は、航空宇宙・防衛産業における複合材料と3Dプリンティングの利用増加を示唆しています。一般的に炭素繊維で強化された複合材料は優れた強度対重量比を誇り、3Dプリンティングは試作やカスタム部品の製造を迅速化します。これは、特に軍用航空機、ドローン、宇宙探査機の製造において、状況を大きく変えつつあります。これらの進展は、運用効率の向上と変化する防衛ニーズへの対応にはイノベーションが不可欠であることを浮き彫りにしています。
🏭 製造と加工に関する洞察
高度な自動化と人工知能（AI）技術が統合されつつある 製造および加工プロセス運用環境を変えます。
🧠 AI統合のメリット
- 予知保全
- 品質管理の最適化
- プロセスの最適化
- リアルタイムのデータ分析
📊 運用の改善
- ダウンタイムの削減
- 運用コストの削減
- 精度の向上
- 一貫性の向上
検索エンジンのトレンドを含む最新の調査結果によると、AIを活用したシステムを予知保全、品質管理、プロセス最適化に活用することへの関心が世界的に高まっています。機械学習アルゴリズムを活用することで、製造業者は膨大なデータセットをリアルタイムで精査し、非効率性や潜在的な問題を事前に特定することで、ダウンタイムと運用コストを大幅に削減できます。
🎯 業界への影響: 第二に、これらの自動化システムは、精度と一貫性を向上させることで組立ラインの改善に寄与しており、特に航空宇宙産業や自動車産業など、許容範囲が狭い産業において顕著です。こうしたイノベーションは、生産品質の向上だけでなく、変化する市場の需要に対応するための拡張性も可能にします。
🚀 足の溶接における最近の進歩と傾向
⚡ プラズマアーク溶接技術の進歩
プラズマアーク溶接 (PAW) 技術の最近の開発は、さまざまな産業分野での応用の効率、精度、適応性の向上に重点を置いています。
これに加えて、現在の PAW システムには、アーク パラメータをリアルタイムで監視して継続的に調整する高度な閉ループ フィードバック メカニズムが搭載されており、さまざまな外部状況や材料の不規則性の下でも溶接品質が最適に保たれます。
🤖 ロボット統合のメリット:
自動ロボットアームと組み合わせることで、プラズマアーク溶接は航空宇宙や電子機器といった精密産業において革新的なイノベーションとなると考えられてきました。これらのシステムは、マイクロメートル単位の許容誤差で微細溶接を実行し、より幅広い材料や部品の接合を可能にします。
📈 業界の動向と今後の展開
PAW の成熟は、自動化、精度、持続可能性といった他の一般的な産業トレンドと一致しています。
溶接自動化とロボット統合に関連する用語に対する検索関心が過去数か月間に急増していることが注目されており、製造の効率と安全性を次のレベルに引き上げながら人的エラーを最小限に抑える方法を模索している業界にとって、考える材料となっています。
🌱 持続可能性への重点:
持続可能な製造は、PAWの開発に影響を与えるもう一つのトレンドと言えるでしょう。検索トレンドは、「グリーン溶接技術」や「低エネルギー溶接プロセス」への関心の高まり、そして世界的なエネルギー消費量削減と環境負荷低減への取り組みを強調しています。高効率インバータやガスリサイクル機能などの機能をさらに強化することで、PAWシステムはこうした持続可能性に関する規制の実施において効果的に役割を果たすことができます。
🤝 溶接と自動化：手と手
溶接プロセスの自動化は、主に精度、効率、一貫性の向上において工業製造分野に革命をもたらしました。
🔧 自動化機能:
- 高度なロボット工学： 正確で繰り返し可能な溶接作業
- 機械学習アルゴリズム: 適応型プロセス最適化
- リアルタイム監視： 継続的な品質保証
- 適応応答: 材料の厚さ、温度、接合部のずれの補正
現代のシステムは、高度なロボット工学、機械学習アルゴリズム、そしてリアルタイムモニタリングを活用し、人的ミスを最小限に抑えながら最高の溶接品質を実現します。最近のデータによると、「自動溶接ソリューション」や「ロボット溶接の効率」に関連するトピックの検索が急増しており、これらのアプリケーションへの関心と受容の高まりを明確に示しています。
🛡️ 安全性と効率性の向上:
さらに、溶接自動化は、溶接や高熱に起因する多数のフェードと複数の火花といった危険な状況における人的介入を制限するため、職場の安全性向上にも役立ちます。技術の急速な進化に伴い、溶接自動化への人工知能（AI）とIoTの統合は、さらなるプロセス最適化につながると予測されています。予知保全と遠隔操作におけるイノベーションは、生産性の向上とコスト削減の両方につながると予測されています。
❓ よくある質問
❔ 足溶接で使用される溶接プロセスとは何ですか?
プラズマアーク溶接（通称：足溶接）は、非常に狭い電気アークを用いて高熱のプラズマアークを形成する高度な溶接プロセスです。プラズマアークは、集中した熱によって深い溶け込みを生み出します。これは、厚い材料を溶接する際に不可欠です。非消耗性のタングステン電極は、自身とワークピースの間に電気アークを形成します。ここでの入熱は、ワークピースへの損傷を防ぐために、必要な量だけ、場合によっては必要量よりも少なくなるように適切に制御されます。このプロセスで使用されるシールドガス混合物は通常、アルゴンと水素で、溶接プールを保護し、溶接品質を向上させます。
❔ プラズマ溶接は他の溶接方法と比べてどうですか?
プラズマ溶接は、TIG溶接やガスタングステンアーク溶接などの他の溶接方法とは異なり、プラズマジェットの存在によって区別されます。プラズマジェットは、ガスをイオン化することで非常に高いエネルギー密度のアークを発生させ、材料を効率的に溶融・融合させることができます。プラズマ溶接の利点は、一般的に溶接速度が速く、ステンレス鋼などの金属に対する溶け込みが優れていることです。また、ガス流量とアーク長を制御することで、従来の溶接方法よりもはるかに高い精度と安定性が得られます。
❔ プラズマ溶接の移動速度に影響を与える要因は何ですか?
移動速度は、溶接電流、電圧、そしてプラズマ溶接に使用するフィラーメタルによって影響を受けます。溶接電流が高いほど熱が発生しやすく、溶接速度が速くなります。しかし、移動速度が速すぎると、溶け込み不足に陥り、溶接品質が著しく低下する可能性があります。ワークピースの形状と所望の溶接プロファイルも、移動速度に影響を与える主要な要因です。最良の溶接結果を得るためには、溶接作業者はこれらの要因と実際の溶接条件をバランスよく考慮する必要があります。
❔ 足のプロセスにおけるプラズマトーチの用途は何ですか?
プラズマトーチは、溶接プロセスにおいて最も重要な要素の一つです。ここで溶接プラズマアークが生成されるからです。トーチ本体には非消耗性のタングステン電極が内蔵されており、この電極に衝撃が加わると、電極自身からワークピースに向けて電気アークが発生します。このアークはシールドガスエンベロープから分離されているため、プラズマガス流がイオン化して高温のプラズマ流が生成されます。また、プラズマトーチは、溶接工がキーホール溶接法の適用範囲を制御することも可能にし、熱を小さな領域に集中させて深い溶け込みを実現します。さらに、ガス流量などのパラメータを調整することで、溶接プール自体の特性を操作することも可能です。
❔ プラズマ溶接は産業界でどのような場合に使用されますか?
プラズマ溶接は、溶接精度と高品質が求められる産業で活用されています。ステンレス鋼やその他の合金など、様々なグレードの薄い金属がプラズマ溶接で溶接されます。プラズマ溶接の高いエネルギー密度は、深い溶け込みが求められる状況に最適です。こうした理由から、航空宇宙、自動車、製造業などの業界では、歪みを最小限に抑えながら、完璧にクリーンで強固な接合部を実現するため、プラズマ溶接が求められています。また、プラズマ溶接は、溶接プロセスにおいて高度な制御と精度が求められる複雑なワークピースにも適用できます。
📚 参考資料
OhioLINK – ポータブルで手頃な価格の溶接システム（PAWS）向けDC-DC電力コンバータ設計
この研究では、ポータブルで手頃な価格の溶接システムの設計を調査し、溶接機器の技術的側面についての洞察を提供します。
Academia.edu – GMAW-CSCおよびPAWプロセスで溶接されたプレス硬化鋼継手の疲労性能評価
この研究では、熱入力と疲労性能に焦点を当てて、プラズマアーク溶接 (PAW) と他の溶接プロセスを比較します。
ScienceDirect – プラズマアーク溶接プロセスの発展：レビュー
このレビューでは、PAW テクノロジーの進歩に焦点を当て、さまざまな材料やアプリケーションへの適合性について説明します。
