NEMA 5-20R: 20アンペア接地コンセントの理解

NEMA 5-20Rの概要

NEMA 5-20Rは、家庭、商業、工業分野で最も広く使用されている電源ソケットの一つです。125ボルトで20アンペアの電流に対応できるため、高出力の機器や装置、そして様々な電気機器への電源供給に適しています。このソケットは、T字型のニュートラルスロットと2つの垂直スロットを備えており、5-15Pと5-20Pの両方のプラグに対応しています。NEMA 5-20Rは、最も信頼性が高く、汎用性の高いソケットの一つと考えられています。 電源ソケットが唯一の解決策 低アンペアのプラグを必要とする高ワット数の機器に最適です。安全で効率的、かつ継続的な電力供給を保証する構造により、さまざまな電気ニーズに最適な選択肢となります。

NEMA 5-20R レセプタクルとは何ですか?

NEMA 5-20Rコンセントは、ほぼすべての住宅、オフィス、工場の要件に最適な選択肢であり、最大20アンペアの電流を供給でき、標準電圧125Vで使用できます。T字型のこのコンセントには、水平方向のニュートラルスロットと、垂直方向（ホット）のスロットが2つあります。もう1つは水平または垂直（ニュートラル/アース）のスロットです。このコンセントの特殊な構造により、NEMA 5-15P（一般的な住宅用プラグ）またはNEMA 5-20P（高出力プラグ）のいずれかのプラグを受け入れる効果的なNEMA 5-20R電源となっています。高い信頼性と貴重な安全機能との互換性により、広く使用されています。そのため、エアコン、電動工具、その他の機械装置など、さまざまな商用機器や視聴覚機器に信頼性の高い電源を供給する基盤となっています。このような堅牢な構造により、さまざまな高出力電気アプリケーションの調整を通じて、電力を安全に伝送できます。また、簡単に製造でき、ユーザーにとって簡単な設置を保証します。

NEMA 5-20Rの技術仕様

NEMA 5-20Rコンセントは、125V、20Aの高電圧・高電流に対応するように設計されています。耐久性を重視した設計で、高負荷機器にも対応しています。また、20Aコンセント特有の水平T字型スロットを備えており、これは標準の15Aレセプタクルには採用されていません。5-20Rコンセントは15Aと20Aの両方のプラグに対応し、確実な接続と最適な電力供給を実現します。通常、耐熱素材で作られており、商業・工業分野など、性能の信頼性が求められる用途に適しています。

住宅および産業環境における重要性

5-20Rコンセントは、住宅地や産業地域を問わず、汎用性と電力需要の象徴となっています。家庭では、エアコンや洗濯機など、標準の15Aコンセントが使用できない高出力機器用のコンセントとして広く利用されています。15Aと20Aの両方のプラグに対応し、使いやすさも兼ね備えているため、多様な電源ニーズを持つ現代の家庭にとって、なくてはならない存在となっています。

5-20Rは、許容電力負荷を超える特殊な機器や機械に電力を供給するため、産業現場でも必須の製品です。堅牢で耐熱性に優れた素材と優れた構造により、作業場、製造施設、業務用厨房など、常時または高電力消費が当たり前の環境でも、信頼性の高いパフォーマンスを維持できます。5-20Rは、耐久性、エネルギー効率、安全性といった、プロの電気技師とユーザーの両方が電気システムに求める主要な特性を備えているため、近年、多くの企業から頼りにされているコンセントとなっています。

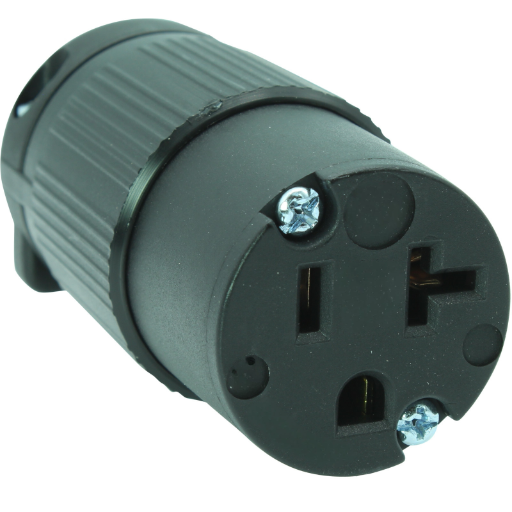

NEMA 5-20Rの一般的な用途

NEMA 5-20Rの住宅用途

NEMA 5-20Rコンセントは、冷蔵庫、洗濯機、エアコン、ヒーターなど、電力を大量に消費する機器や電化製品の使用が一般的になりつつある住宅街の電気設備の一部として一般的に見られます。このタイプのコンセントを使用すると、20アンペアの回路に接続された大型家電製品の電力消費が問題にならないため、それらの操作は安全であるだけでなく効率的でもあります。また、のこぎり、ドリル、コンプレッサーなどの大型電動工具が設置されている自宅の作業場やガレージの電源としても機能し、これらのコンセントによってそれらの使用が可能になります。NEMA 5-20Rコンセントは、回路の過負荷を回避するだけでなく、高エネルギー家電製品が安全に動作できるコンセントを提供するため、現代の省エネ住宅で非常に一般的になり、住宅所有者にとって理想的なソリューションとなっています。

商業および産業用アプリケーション

NEMA 5-20Rは、主に商業・工業用途で高電力負荷を安全に処理するために非常に人気のあるコンセントです。オフィス、キッチン、作業場など、コピー機、コーヒーメーカー、高負荷の産業用工具などの機器にコンセントが必要となる場所でよく見られます。これらのコンセントは、20アンペアの回路で動作する機器を収容できる収容型であるため、「中断のない使用」と「回路の過負荷の抑制」を大幅に実現します。信頼性が高く、既存のシステムとの互換性があるため、負荷に耐える電源を必要とする場所での高エネルギー機器にとって非常に実用的な選択肢となります。

NEMA 5-20Rの実際の使用例

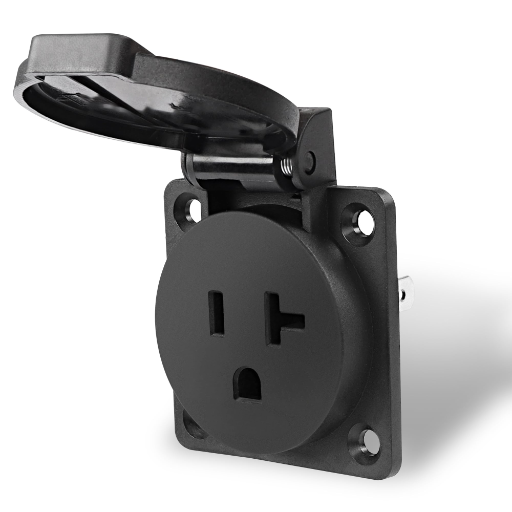

安全基準と適合性

ULおよびNECコンプライアンスの理解

電気安全に関する賢明なUL（Underwriters Laboratories）およびNEC（National Electrical Code）への準拠は、主要な規格です。NEMA 5-20Rレセプタクルは、厳格なUL規格に準拠するように試験・製造されており、様々な条件下での安全性、耐久性、効率性について試験されています。UL認証は、製品の非安全過負荷状況の決定的な要因となります。

さらに、これらのソケットはNEC規格に準拠しています。NEC規格は、安全な電気設計および設置方法を規定する規格です。NECは、NEMA 5-20Rソケットを最大限の安全性と効率性へと導くための基準です。より正確には、NEC規格の機器接地および過電流保護に関するセクションの条件を満たすことで、コンセントの動作信頼性を高め、連邦および地方自治体の安全規制に準拠する必要があります。ULとNECの両方の規格に準拠していることから、NEMA 5-20Rコンセントは、住宅、商業、産業用途に最適な選択肢と言えるでしょう。

NEMA 5-20Rの接地要件

接地の問題はNEMA 5-20Rコンセントにとって大きな問題であり、使用の前提条件として建物の接地システムとの確実な接続が求められます。この接続により、 電気系統の故障はガイドされます 人体と機器の両方にとって安全な方法で設置してください。NEMA 5-20Rコンセントのアース端子は、確実な接地経路を確保することを唯一の目的として設計されており、感電や火災のリスクを大幅に低減します。NEC規制への適合には、正しい設置が不可欠です。特に人通りの多い場所では、すべてのコンセントが適切にアースされている必要があります。人体と機器の安全と保護のため、適切なアース接続が不可欠です。

NEMA 5-20Rの安全な取り付け

NEMA 5-20Rコンセントを設置する際は、主要な安全対策に従って、プロフェッショナルかつ安全な作業を行います。まず、感電の危険性を最小限に抑えるため、必ずブレーカーで回路の電気使用をオフにします。次に、配線の接続を確認します。配線は、それぞれの端子タブにh、ny、gで個別にゲージされています。接地システムは、設置の安全性を確保し、NECが安全に使用するために示したガイドラインに準拠するように、しっかりとした基盤と機械的に設定されています。その後、コンセントを電気ボックスにしっかりと取り付け、電源を入れます。動作テストには、マルチテスターを入力する必要があり、ネオンランプを一目見れば、機器全体の動作状態が自動的にわかります。これらの手順をスムーズに実行することで、NEMA 5-20Rコンセントを正常に設置できます。

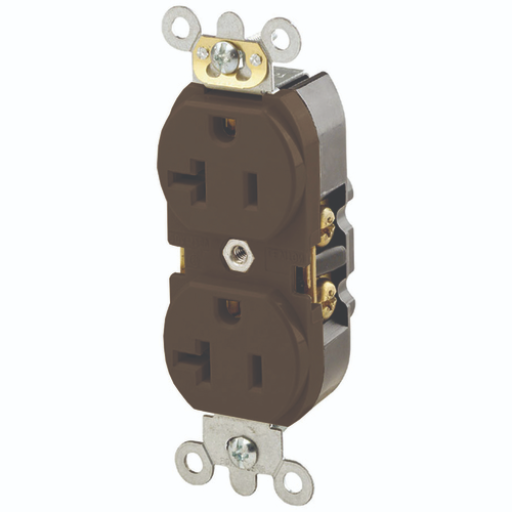

NEMA 5-20Rと他のコンセントの比較

NEMA 5-20R コンセントは、NEMA 5-15R、NEMA 6-15R、NEMA 6-20R、および NEMA L シリーズ コンセントと比較できます。

NEMA 5-20RとNEMA 5-15Rの主な違い

NEMA 5-20R は、アンペア容量、スロット設計、および高電力アプリケーションへの適合性において、NEMA 5-15R と異なります。

機能性と耐荷重

NEMA 5-20Rレセプタクルは特別に設計されており、高消費電力機器の標準電圧である125ボルトで最大20アンペアの負荷放電に対応します。Tスロット設計により、通常の5-15Rプラグと5-20R特殊プラグの両方に対応し、高負荷の機器や装置に適しています。この余裕のある電力容量により、エアコン、電動工具、大型の業務用機器を回路過負荷の心配なく安全かつ効率的に動作させることができます。5-20Rコンセントは、より高い電力需要と確実な性能が求められる環境において、5-15Rよりも適しています。

NEMA 5-20Rコンセントは、接地や下位互換性といった安全機能を備え、住宅、商業、産業など、幅広い用途に対応しながら使いやすさを維持しています。こうした汎用性により、これらのコンセントに支払う金額は、現代の電気規格や使用される機器の要件と同等であることが保証されます。

ニーズに合った適切なレセプタクルの選択

特定の状況に適した最適なアウトレットを探す際には、次の主な要素を考慮してください。

電気需要

まず、電圧と電流の定格電流値を計算してみましょう。例えば、家庭用電化製品には15アンペアのコンセントがちょうど良いサイズですが、HVACシステムや工具などの高電力消費機器には、20A定格のNEMA 5-20Rコンセントなど、よりアンペア定格のコンセントが必要になる場合があります。

アプリケーションエリア

コンセントは住宅、商業施設、または工業施設で使用されますか？住宅では標準的なコンセントで十分かもしれませんが、 産業用またはその他の高負荷用途 より厳しい安全性と耐久性が求められるようになります。

安全性の問題

近年の最も評判の良いコンセントでさえ、通常深刻な電力サージが発生する場所を想定し、アースとサージ対策が組み込まれています。浴室やキッチンは技術的には湿気の多い場所とみなされるため、これらのコンセントはアースとサージプロテクターの両方を設置することをお勧めします。

互換性

追加のアダプターを必要とせずにさまざまな機器を使用できるように、ソケットがプラグおよびデバイスと互換性があることを確認してください。

上記の考慮事項を満たせば、お客様の懸念事項に合わせて特別に設計された、信頼性が高く効果的な容器を確実に選択できます。

NEMA 5-20R用アクセサリとアダプタ

NEMA 5-20延長コード

NEMA 5-20延長コードは、20アンペアのコンセントを使用する器具で動作するように設計されています。これらのコンセントは、倉庫や工場などの商業施設で主に使用されます。このタイプのコードセットは、NEMA5-20P（プラグ1個）とNEMA5-20Rレセプタクルの両端接続を提供し、両者間の安全で信頼性の高い接続を保証します。延長コードの購入を検討する際には、コードの長さ、材質、電線サイズを考慮する必要があります。より過酷な環境では、高負荷に対応するためにすべてGA（大）電線を使用するのが原則です。さらに、コードの定格を確認し、想定される負荷を超えて過負荷にならないようにすることも重要です。

プラグアダプターとその用途

NEMA 5-20Rプラグソケット用アダプタは、異なる電気構成間の互換性を確保し、使用を最適化するために導入されています。様々なプラグタイプに対応するアダプタは、NEMA 5-20Rソケットで問題なく動作することを保証するため、住宅および商業施設の両方で高い需要があります。例えば、2極または3極のNEMA 5-15Pプラグなどの一般的なアダプタは、NEMA 5-20Rコンセントに接続できるため、低電力機器との下位互換性を確保できます。

このアダプターは、コンセントの切り替えや状況に応じた電源供給が容易にできない場所でよく使用されます。例えば、プラグが新しいものに交換された古い機器が使用されている場合や、電流との互換性が必要な電動工具が使用されている場所などです。アダプターを使用する前に、使用する機器の電力と電流の定格を必ず確認してください。不適合は致命的な結果を招く可能性があります。過熱や回路の過負荷を防ぐために、アダプターの銘板に記載されている電圧と電流の要件が、接続する機器の定格電圧と電流の要件と一致することが必須です。

NEMA 5-20Rテクノロジーの最新イノベーション

NEMA 5-20Rの技術開発は、様々な利点を生み出しました。中でも大きな利点は、標準的なコンセントと監視システムにスマートソケットを統合できることです。これらのスマートコンセントは、電力分配の即時追跡やその他のデータ分析機能を備えており、ユーザーは電力を効率的かつ最も経済的に活用できます。さらに、一部のスマートコンセントには、サージ保護機能や自動遮断機能が搭載されており、電力変動時に接続機器に発生する可能性のある損傷を防ぎます。

USB-Cポートをコンセントに直接組み込むことも、大きなアダプターを必要とせずに現代の充電ニーズに応える、進歩を遂げた分野の一つです。素材の選択肢も変化し、安全性と耐久性に優れた耐火性と強度を備えたプラスチックが好まれるようになりました。こうした革新に加え、自動化とインタラクティブ性も相まって、NEMA 5-20Rコンセントは幅広い新しいデバイスに対応しており、住宅部門と商業部門の両方でエンドユーザーにとって信頼できる選択肢となっています。
