銅は導電性と汎用性に富む金属であり、電子機器や建築など、様々な産業で利用されています。しかし、銅板の精密切断は、その表面反射率と熱伝導性のために、特有の課題を伴います。このブログ記事では、銅のレーザー切断の仕組みを解説し、専門家が卓越した成果を達成するために使用する高度なツールと手法に焦点を当てています。このガイドは、レーザー切断のプロセスを説明することで、あなたのスキルを磨くのに役立ちます。 切断 銅 デザイナー、製造業者、または高度な工業プロセスに興味のある人であれば、専門家のヒントも併せてご覧ください。

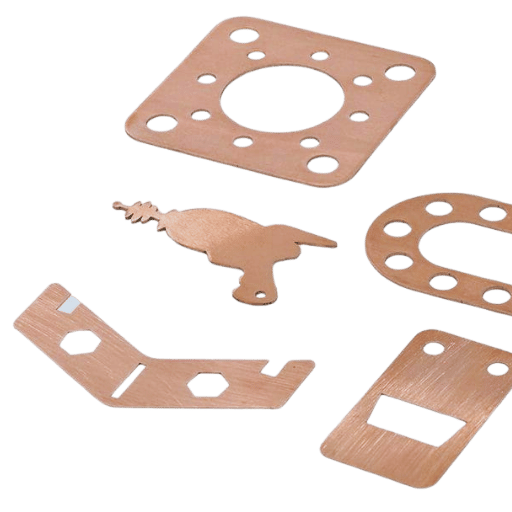

レーザーカッターは銅材料をどのように処理するのでしょうか?
銅は、高出力レーザーカッターを用いて高強度レーザービームで加工されます。このビームは、材料を溶融、蒸発、またはアブレーションさせます。他の材料と同様に、銅にも長所と短所があり、レーザー切断においては、その高い反射率と熱伝導性が特有の課題となります。銅はレーザーエネルギーの多くを反射する傾向があり、同時に熱を急速に放散するため、切断が困難です。この問題に対処するため、現代のシステムには高出力ファイバーレーザーが組み込まれており、反射率の高い材料をより効率的に切断できます。溶融物質を除去して切断現象を強化するために、酸素や窒素などのアシストガスがシステムに注入され、切断精度が向上することがよくあります。条件が最適であれば、銅レーザー切断は滑らかで正確な結果を得ることができます。
銅レーザー切断の理解
その 銅レーザー切断の利点 サービスは数多くあります。これらの加工法は、材料の無駄をほとんど残さずに深くきれいな切断を行うことができるため、精巧なパターンや精密な測定に効果的です。非接触であるため、構造的な損傷も最小限に抑えられ、これは材料の保護に不可欠です。技術の進歩により、ファイバーレーザーの応用により、以前はエネルギーの無駄となっていた反射によるエネルギー損失が減少し、効率が向上しました。全体として、レーザー切断は工業用銅加工において効果的な方法です。
銅切断におけるファイバーレーザーの役割
ファイバーレーザーは、精度、効率、信頼性に優れているため、銅の切断に特に有効です。私の経験では、波長を短くすることで銅による吸収が高まり、反射とエネルギー損失が最小限に抑えられます。これにより、複雑な設計や急速な生産シナリオにおいても、プロセスの信頼性が向上し、コスト削減につながります。
反射率の高い表面の課題
アルミニウムや銅などの反射率の高い材料の切断は、非常に複雑で精巧です。なぜなら、これらの材料は相当量の光を反射する可能性があり、それがレーザーシステムに損傷を与える可能性があるからです。反射材料は光をほとんど吸収しません。 切断を行うレーザーエネルギー プロセスに一貫性がなかったり、良好な結果を得るために追加のレーザー出力が必要になったりする。これらの問題の一部は、波長の短縮などの新しい技術によって軽減されている。 ファイバーレーザーまたは反射防止光学 コーティングにより効率が向上します。
ブラジルの科学的研究によると、銅は標準波長のレーザービームの約95%を反射すると推定されており、銅を切断するにはかなりの温度上昇が必要であり、高温での吸収率が低いため、非効率的な加工となります。この問題を解決するため、材料への透過性が大幅に向上する1μm以下の波長域と組み合わせたパルス出力のレーザーが開発されました。さらに、レーザーパラメータのリアルタイムストリーミングフィードバックと反射補正を組み込んだ様々な手法が総合的に活用されており、精度の向上を保証すると同時に、レーザーヘッドをフィードバックから保護しています。これらのアプローチにより、運用効率が向上し、反射による運用上の危険リスクが低減されます。

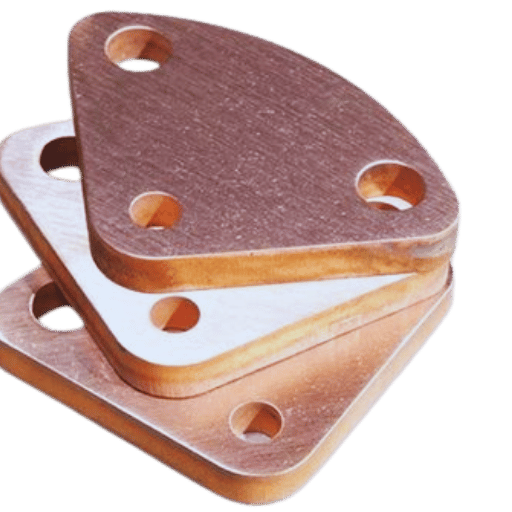

銅板金属の最適な切断方法は何ですか?
レーザー、プラズマ、ウォータージェットの比較
レーザー切断
- 精度： 優れた詳細機能と作業の精度は、細かいディテールを備えた複雑な小さな機能に非常に適しています。
- その２：シャフトスピード（回転数）： 他の技術と比較して、薄い銅板を扱う場合に最適です。
- 材料の厚さ： 薄銅から中厚銅に最適です。
- フィニッシュ： 薄い銅板のエッジが非常に滑らかで、追加の加工はほとんど必要ありません。
- 費用： 主に機器の初期投資は高額ですが、反復的なタスクの場合はコスト効率が高くなります。
プラズマ切断
- 精度： 精度は平均的。複雑なカットには適していません。
- その２：シャフトスピード（回転数）： 厚い材料を切断する際の時間効率が向上します。
- 材料の厚さ： 中厚から厚手の銅板を扱うときに便利です。
- フィニッシュ： 二次処理を必要とする、より攻撃的なエッジ。
- 費用： 初期費用は手頃ですが、詳細な作業には追加のリソースが必要になります。
ウォータージェット切断
- 精度： 複雑な形状でも精度が高く、加熱による歪みの問題もありません。
- その２：シャフトスピード（回転数）： レーザーやプラズマに比べると、圧倒的に遅いです。
- 材料の厚さ： 非常に厚い銅板でも作業可能です。
- フィニッシュ： 熱の影響を受ける領域のないきれいなエッジを生成します。
- 費用： 運用コストは高くなりますが、さまざまな材料に対して安全です。
推奨事項： 最適な方法は、状況によって異なります。薄い銅板を加工し、精密な切断が必要な場合はレーザー加工を、厚みのある素材や細かい部分の加工が必要な場合はプラズマ加工を、熱の影響を気にせず加工したい場合はウォータージェット加工が最適です。
銅に適したレーザーの選択
銅を扱う際に適切なタイプのレーザーを選択することは 最大の切断効率を達成するために不可欠 銅は他の金属と同様に反射性と熱伝導性があり、適切な設定を行わないとレーザー加工が非常に困難になります。しかし、近年のレーザー加工技術の進歩により、 ファイバーレーザー技術ファイバーレーザーの効率性と高反射金属との互換性により、銅の切断や彫刻が容易になりました。
ファイバーレーザーは最高のレーザーの一つです 銅のレーザーオプション ファイバーレーザーの吸収率はCO2レーザーよりも優れており、特に波長1μmの銅板においては顕著です。1kWのファイバーレーザーは、厚さ約1/8インチ（約3mm）の薄い銅板を熱切断することで、非常に高い精度で切断できます。より厚い銅板には、3kWや4kWといった高出力のファイバーレーザーが推奨されます。
アシストガス、特に窒素と圧縮空気は、酸化還元というもう一つの目的を果たします。これは切断品質の向上に非常に重要です。パルスモードでの切断中に供給される熱を厳密に制御できるため、材料の完全性を維持しながら操作性が大幅に向上し、パルスファイバーレーザーによる高速切断がより現実的になります。
最新のファイバーレーザーシステムは、従来の切断技術と比較して大幅な省エネを実現します。これは、持続可能性を重視する企業にとって、長期的にコストを削減するため非常に重要です。銅部品の厚さと精度に基づいてレーザー光源を最適に選択することで、産業プロセスにおいて比類のない生産性とコスト効率を実現します。
カット品質とカット速度の利点
精度とエッジ品質
- ファイバーレーザー切断システムは、バリを最小限に抑え、滑らかな仕上げを実現し、卓越したエッジ品質を実現します。これにより、二次加工のコストを削減できます。
- 切断精度は ±0.001 インチと非常に高精度で、ぴったりとフィットする部品と複雑なデザインを保証します。
切削速度
- ファイバーカットレーザーを使用すると切断速度が独自に向上し、薄型または中型ゲージの銅板を切断する場合など、従来の技術よりも優れた性能を発揮します。
- ファイバーレーザーシステムは、1mmの加工厚さ内で毎分40メートルを超える速度で切断できます。この生産性向上は銅加工において極めて重要です。
一貫性と信頼性
- レーザー技術による精密切断は、複雑な形状や生産サイクルにおいても均一な品質を保証します。これにより、均一な切断品質の一貫性が向上します。
- 産業用途では、システムが最小限のダウンタイムで操作を自動化することで、スループットの向上というメリットが得られます。この継続的な運用により、安定した使用が保証されます。
材料の利用
- よりタイトな部品ネスティング能力により、シートの使用量が最適化され、ファイバーレーザーにより廃棄物が削減されます。このタイトなネスティングにより、ユーザビリティが向上し、最終部品の品質がさらに向上します。
熱影響部（HAZ）制御
- ファイバーレーザーの集束ビームを用いることで、銅の導電性などの特性は材料そのものとともに維持されます。これにより、熱影響部と熱入力が最小限に抑えられます。
- 特に高性能な環境において、ワークピースの構造的な健全性を維持するには、熱の影響を低く抑えることが重要です。
さまざまな深さに対応する多用途アプリケーション
- ファイバーレーザーは、厚さ0.5mmから10mmを超える銅板を均一な品質で切断する際に、汎用性を発揮します。低出力レーザーと高出力レーザーは、それぞれ薄い材料と厚い材料を比類のない精度で切断します。
これらの高度なテクノロジーを採用することで、企業は品質と精度を損なうことなく、銅切断作業の運用効率を高めることができます。

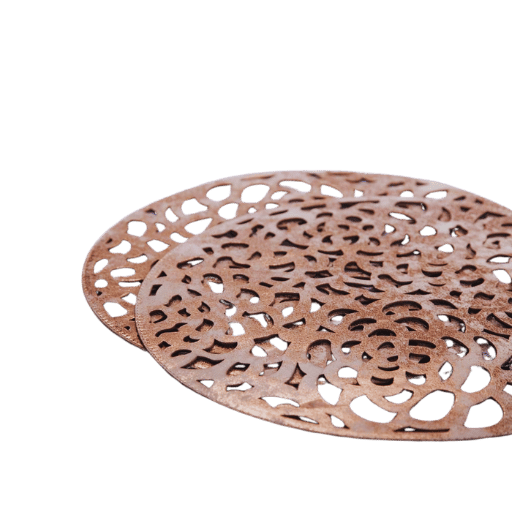

ファイバーレーザーは銅を効果的に切断できますか?
ファイバーレーザー切断のパワーと効率
ファイバーレーザーによる銅加工は、比類のない精度と効率を実現します。その性能は、材料の厚さとレーザー出力によって決まります。低出力のファイバーレーザーは、薄い銅板を加工する際に、精密で正確な切断を実現します。高出力システムは、厚い銅板に最適で、高品質な切断と高い効率性を実現します。さらに、ファイバーレーザーはエネルギー吸収効率に優れ、様々な材料条件への適合性も高いため、銅加工において優れた性能を発揮します。
熱伝導率によるカットへの影響
その レーザー切断の効率 切断工程は銅の熱伝導率に大きく影響されます。この特性により、銅は短時間で熱を吸収します。そのため、特に厚板の場合、精密切断が困難になることがあります。レーザーによって供給される熱は、切断端面の材料を蒸発させるか溶融させるのに十分なものでなければなりません。もちろん、銅の熱伝導率が高いため、加熱対象部位の温度が過度に低くなるという問題もあります。
この影響を相殺するため、レーザー技術の最新技術では、エネルギー伝達システムのアプローチが改良されています。例えば、約1µmで動作する最新の高出力ファイバーレーザーは、銅などの反射率の高い材料へのエネルギー伝達を大幅に改善することができます。研究によると、3mmを超える厚さの銅板の場合、信頼性の高い切断効率を維持するには、3kW以上のレーザー出力が必要であることが分かっています。また、酸素や窒素などのアシストガスを使用すると、切断面の加熱を最小限に抑えながら、より多くの材料を除去できるため、エッジの品質が向上することが知られています。
銅は熱による加工上の問題を抱えていますが、ビーム強度の調整や予熱といった効果的な熱管理技術を活用することで、メーカーは精度と生産性を維持することができます。レーザー光学系と制御システムの進歩と相まって、これらの技術は様々な用途において銅の優れた切断品質を実現します。
きれいなカットと高品質のカットを実現
銅加工において、信頼性が高く精密な仕上がりを実現するには、レーザー出力、速度、焦点設定の精密な最適化と、系統的なアライメントへの配慮が不可欠です。さらに、レーザーシステムを適切にメンテナンスすることで、安定した性能が得られます。酸素または窒素アシストガスを添加することで、加工中の酸化抑制と材料除去が促進され、切断品質をさらに向上させることができます。これらのガイドラインに従い、信頼できる方法論を用いることで、銅切断における様々な課題に対する多様なソリューションを実現できます。

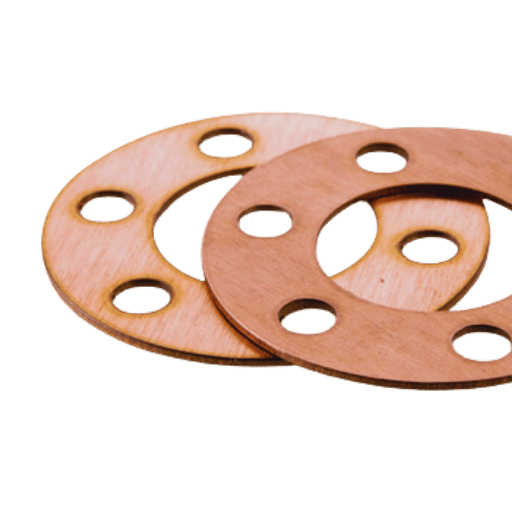

最高のレーザーカット銅部品を実現するにはどうすればよいでしょうか?
レーザー出力と切断速度の最適化
銅部品のレーザー切断を成功させるには、材料の厚さと熱特性に応じて、レーザー出力と切断速度の設定を厳密に調整する必要があります。厚い銅板には高いレーザー出力が必要ですが、薄い銅板の場合は過熱や反りを防ぐために出力を下げる必要があります。切断速度も適切に設定する必要があります。厚い材料では低速で繊細な切断が可能で、薄い銅板では高速が最適です。製造中にこれらの設定を定期的にテストし、調整することで、最終製品の性能と品質が向上します。
レーザービームの品質と波長の重要性
レーザー加工工程の有効性と精度は、特に銅のような難加工材料においては、レーザーのビーム品質と波長に大きく左右されます。ビーム品質は通常、M²というパラメータで表され、レーザーの集光性を決定します。M²値が低い高品質なビームは、より小さなスポットサイズを実現できるため、より高精度な切断や彫刻が可能です。M²値が約1.1のファイバーレーザーは、妥協のない集光性を実現し、エッジはより滑らかになり、カーフ幅は最小限に抑えられます。
物質の吸収率はレーザーの波長によって決まります。銅の反射特性は、短波長の赤外線を最も効率的に吸収します。ファイバーレーザーは1µmの波長で動作し、エネルギー伝達能力は2µmを放射するCO10.6レーザーよりもはるかに優れています。研究によると、1µmのファイバーレーザーは銅に対して45%の吸収効率を示すのに対し、CO2レーザーはXNUMX%を超えるのが困難で、精密な銅加工には適していません。
さらに、クリーンで安定したビームプロファイルにより、動作精度の向上、熱誘起歪みの防止、エネルギー分布の不均衡といった産業プロセスにおける重要な要素の防止が容易になります。産業用途における精密、迅速、かつ反復的な加工タスクには、波長可変性を含む最適化されたビーム仕様を備えた高度なアダプティブレーザーが必要であり、これが生産性の向上に直接的に寄与します。
彫刻と細かいデザインの技法
彫刻やデザインにおいて、鮮明さと細部を捉えるには、精密な手法と彫刻機の使用が不可欠です。最も効果的な方法の一つは、レーザービームを目的の素材に焦点を合わせ、高解像度のデザインを実現するレーザー彫刻システムの使用です。 機械は改造して動作させることができる 出力設定とビーム強度を変えることで、金属、プラスチック、木材など、様々な素材に彫刻できます。CNC（コンピュータ数値制御）彫刻機も、安定した出力を保証するため、複雑な模様や均一な深さ制御の彫刻に人気があります。汚れのない清潔な表面は、彫刻の仕上がりをさらに最適化します。どちらの方法も、均一で正確な結果をもたらすため、精度と細部へのこだわりが求められる業界にとって不可欠です。

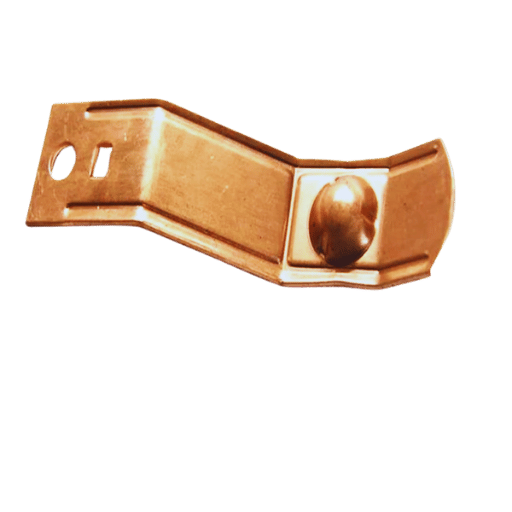

銅のレーザー切断中に講じるべき安全対策は何ですか?
反射レーザーのリスク管理
銅の切断は、その高い反射率のために非常に危険です。レーザー切断ツールから多方向に放出されるエネルギーは、機器と作業者に深刻な損傷を与える可能性があります。こうした危険性を抑制するため、ビームダンパーまたはアブソーバーを使用し、これらの非常に危険なエッジを非破壊的な表面に向けます。吸収されるエネルギーは損傷を引き起こさないため、破壊のリスクを軽減できます。
さらに、光学素子に無反射カバーを施し、レーザービームをアライメントすることで、反射によるリスクを軽減できます。銅は赤外線レーザー放射の約95%を反射するという証拠があるため、反射率の高い金属を切断する際には、レーザーを遮蔽する何らかの吸収技術と、エネルギー消費量の多いリングファイバーを使用することが非常に重要です。
作業員の安全確保は、別の側面ではあるものの、同様に重要な側面です。設計されたレーザーゴーグルは、特定の波長に対する被曝量を制限することが実証されており、作業者にとって適切な装着感を提供し、危険な放射エネルギーへの被曝を防ぎます。インターロック機能を備えた筐体を追加することで、レーザーが存在する領域を減圧状態に維持し、受信だけでなく破壊も防ぎ、散乱光や反射光を遮断する必要があります。安全対策として、ステップコントロールのメンテナンスや訓練用反射材の設置は、安全で効率的な環境の構築に役立ちます。
レーザー機器と安全装備の適切な使用
適切なメンテナンスを活用することで レーザー機器と保護 機器を適切に使用することで、作業者の安全性と操作の機能性が維持されます。以下は、安全なレーザー作業に必須とされるガイドラインとツールのリストです。
レーザー用保護眼鏡
- 保護眼鏡が、使用するレーザーに適した特定の波長と光学密度に適合していることを確認してください。
- サンプルデータ: 532 nm で光を発するレーザーの場合、通常、光学密度 (OD) が XNUMX 以上の保護眼鏡が推奨されます。
ビーム制御機構
- ビーム シャッター、ビーム ストップ、および囲まれたビーム パスを測定して、制限のないビーム露出を最小限に抑えます。
警告標識
- 制御エリア外へのビームの漏洩を防ぐ、耐火性で認定されたレーザーバリアまたはカーテンを設置する必要があります。
- このような障壁は、損傷や劣化がないことを確認するために頻繁に点検する必要があります。
設備の点検・保守
- 一貫したパフォーマンスを確保するために、適切な調整、ビーム品質、および電力レベルを確認するためのシステムの定期的なチェックを実施する必要があります。
- 重要な安全インターロックの検査を実施し、故障していると思われるコンポーネントを交換します。
個人用保護具（PPG）
- 可視スペクトルを超えるエネルギーを放射するレーザーや高出力レーザーを使用するシステムを扱うときは、安全ゴーグルに加えて、手袋とフェイスシールドを着用してください。
制御されたアクセスとトレーニング
- レーザー ゾーンへのアクセスは、訓練を受けた許可を受けた担当者のみに許可されます。
- 人員はレーザーの操作、関連する安全対策、リスク要因、および緊急対応計画について訓練を受ける必要があります。
換気システム
- 高出力の可能性のため 煙を発生させるレーザー またはその他の副産物が発生する場合は、空気の質を制御するために適切な換気システムまたは煙排出システムを設置する必要があります。
規定のツールと安全装備を使用してこれらのプラクティスを実装すると、オペレーターは法的制限を遵守し、業界標準を強化しながら、レーザーの使用に関連する安全リスクを排除、軽減、および管理する手段が得られます。
切断面の品質を安全に維持
切断面の品質を保証するために、以下の安全対策を遵守する必要があります。
適切な校正
- すべてのカットは均一かつ正確でなければなりません。そのため、機器は適切にカット調整されている必要があります。
材料の準備
- 材料は清潔で欠陥がないものである必要があります。また、切断中は材料が動かないようしっかりと固定する必要があります。
ツールのメンテナンス
- 刃や切断工具は、鋭利で良好な状態を保つために定期的に検査およびメンテナンスを行う必要があります。
安全運転速度
- 推奨速度で切断すれば、焼けや粗いエッジは発生しません。そのため、適切な材料の切断速度に対して、機械の切断速度が速すぎたり遅すぎたりしないようにする必要があります。
保護具の使用
- 操作中はユーザーを危険から守るために、常に適切な個人用保護具 (PPE) を着用する必要があります。
これらのガイドラインに従うことで、実行時の安全性と品質の最適な組み合わせが実現します。
よくある質問（FAQ）
Q: レーザーカット銅とは何ですか?
A: レーザーカット銅とは、高出力レーザーを用いて銅板や銅部品を切断するプロセスです。カスタムデザインを製作できるため、様々な業界で広く利用されています。
Q: レーザー切断に銅が第一に選ばれるのはなぜですか?
A: 銅は優れた熱伝導性と電気特性を持つ高導電性材料として独特の特性を持ち、ヒートシンク、バスバー、コネクタなどに適しています。また、これらの特性により、レーザー切断は精密な作業が可能になり、銅の人気が高まっています。
Q: 銅にレーザーカッターを使用して板金加工を行う場合、どのような点に留意する必要がありますか?
A: 銅は反射率が高いため、レーザーカッターで銅を加工するには、レーザー設定を完璧に調整する必要があります。より精密な仕上がりを得るには、特殊な設定と複数回のパスが必要になる場合があります。
Q: 銅の導電性はレーザー切断作業にどのような変化をもたらしますか?
A: 銅は優れた伝導性を持つため、熱を効率的に吸収し、材料を切断する際に問題が生じます。そのため、 精密レーザー 過度の材料損傷を避けるために、制御を導入し、切断を行う必要があります。
Q: レーザー切断を使わずに銅板を切断する方法はありますか?
A: はい、ジェットウォーター切断では、レーザー切断の場合と同様に、銅板を切断する際の過熱、銅の酸化、汚染の懸念がありません。
Q: レーザーカットされた銅板は製造プロセスにおいてどのような利点がありますか?
A: レーザーカットされた銅板は精密で再現性があり、材料の無駄をほとんど出さずに、精密電子機器、建築的特徴、芸術的インスタレーションに不可欠なコンポーネントを複雑に設計することが可能です。
Q: 厚い銅板をレーザーカットしようとすると、どのような困難に直面しますか?
A: 銅は反射率と導電性が高いため、厚みが増すと銅板をレーザーで切断する際に困難が生じ、きれいに切断するには強力なレーザーを複数回使用する必要がある場合もあります。
Q: 銅はあらゆるタイプのレーザーで切断できますか?
A: どのレーザーも銅の切断には使用できません。通常、特定の赤外線レーザービームを使用するものが最適です。 レーザーは十分に強力でなければならない 銅は金属的な性質を持っているため、反射率と導電性が非常に高いからです。
Q: 酸化銅の形成はレーザー切断にどのような影響を与えますか?
A: レーザー切断工程では酸化銅が生成され、切断品質に影響を与える可能性があります。ただし、適切なレーザーパラメータと保護ガスの使用により、この問題を軽減し、切断面の品質を維持することができます。
Q: レーザー銅切断部品の恩恵を受ける主な産業は何ですか?
A: 自動車産業、航空宇宙産業、そしてエレクトロニクス産業は、レーザーカットされた銅部品の恩恵を受ける主要産業です。これらの産業では、銅の高い導電性を活かし、コネクタやヒートシンクなどの部品の精密切断が求められます。
