Metal Üzerine Lazer Gravür: Malzemeler, Lazerler ve Ayarlar 2026

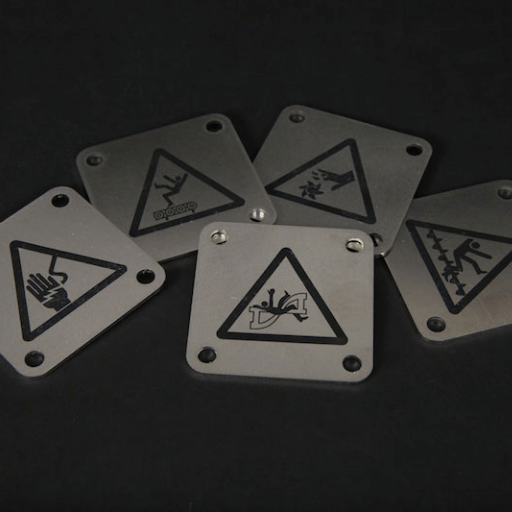

Metal Üzerine Lazerle Gravür: Her Malzeme İçin Doğru Lazer, Güç ve Ayarları Seçin

Metal üzerine lazerle gravür, endüstriyel UID, silah yapımı, mücevher ve tabela gibi alanlarda Solve seviyesinde derinliğe ulaşan tek işaretleme işlemidir; ancak çoğu çevrimiçi kılavuz, bir işin 30 saniyede mi yoksa 30 dakikada mı tamamlanacağını belirleyen parametreleri atlar. Bu kılavuz, emilim fiziğini, ANSI güvenlik sınıflarını ve metal başına güç/hız/frekans ayarlarını birincil literatürden alarak, paslanmaz çelik, alüminyum ve pirinç gibi metallerle çalışan, operatör seviyesinde bir referans haline getiriyor.

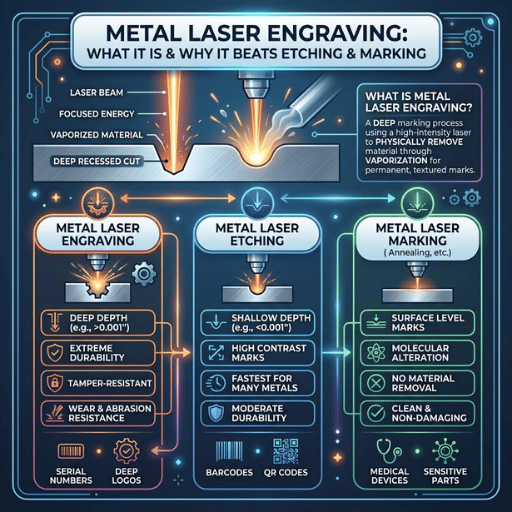

Metal Lazer Gravür Nedir ve Kazıma ve İşaretlemeden Neden Daha İyidir?

Metal lazer gravürü, odaklanmış bir kızılötesi lazer ışınıyla metal yüzeyini buharlaştırarak 0.005-0.020 inç (0.13-0.51 mm) derinliğinde hissedilebilir bir iz bırakır. Metal süblimleşir – katı halden doğrudan buhar haline geçer – çünkü ışın, metalin buharlaşma ısı gereksiniminden daha fazla tepe enerji uygular. Elde edilen iz hem dokunulabilir hem de dayanıklıdır; aşınmaya, kum püskürtmeye ve kimyasal saldırılara karşı dayanıklıdır. Bu yöntem paslanmaz çelik, karbon çelik, titanyum, alüminyum ve pirinç üzerinde çalışır ve karmaşık mücevher gravüründen makineci derinliğindeki MIL-spec seri numaralarına kadar geniş bir yelpazede uygulanabilir. Metal üzerine lazer tabanlı işaretleme işlemlerinden bahsederken sıklıkla karıştırılan üç terim vardır ve bu karışıklık insanlara yanlış makineye para harcamalarına neden olur. İşte atölyemizde kullandığımız çalışma ayrımı.

Lazerle gravür, lazerle kazıma ve lazerle metal işaretleme arasındaki fark nedir?

Gravür, görünür ve hissedilebilir bir boşluk bırakarak malzemeyi aşındırır; kazıma ise malzemenin ince bir tabakasını eriterek rengini ve dokusunu değiştirir, ölçülebilir bir malzeme kaybı olmaz; işaretleme (paslanmaz çelikte moda olan renk değiştiren tavlama işaretleri dahil) ise yüzeyi olduğu gibi bırakan, yalnızca yüzeyde kimyasal değişikliklerdir. Bu ayrımlar önemlidir çünkü derinlik başına gereksinimler kullanım durumuna göre değişir. ATF 27 CFR 479.102'ye göre ateşli silah seri numarası için gereken derinlik 0.003 inç iken, 7. sınıf tıbbi cihaz UDI'si için bu değer daha yüksektir. FDA 21 CFR 801.20 Kalıcı olarak makineyle okunabilir olduğu sürece, sadece kimyasal bir işaret de olabilir. İşaretleme ve gravür arasındaki farklar hakkında daha detaylı bilgi için, özel olarak hazırladığımız bölümümüze bakın. lazer markalama ve gravür karşılaştırması ve kimyasal aşındırma ile lazer aşındırma karşılaştırması.

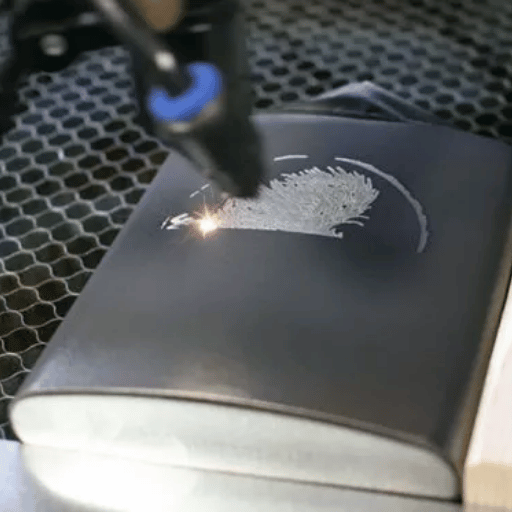

Metalde Hangi Lazer Türü Daha İyi Sonuç Verir: Fiber, CO2, MOPA, UV ve Diyot

Metalleri hedef alan beş lazer işlemi vardır ve bunlar birbirinin yerine kullanılamaz. Kararınız tek bir rakamla başlar: metalin dalga boyunu ne kadar iyi emdiği. Çelik ve paslanmaz çelik, 1064 nm fiber lazer enerjisinin %35-40'ını verimli bir şekilde emer. Bakır, 1064 nm'de yalnızca yaklaşık %5 emerken, 515-532 nm yeşil lazerde bu oran yaklaşık %40'a çıkar; bu, bakır işlerinde genel amaçlı fiber yerine yeşil veya ultra hızlı kaynakların kullanılmasının nedenini açıklayan belgelenmiş bir fiziksel tutarsızlıktır. 1064 nm Kuralı: Çıplak metal üzerine yapılan gravür işlemlerinin yaklaşık %95'i, 1064 nm dalga boyunda fiber lazer kaynakları kullanılarak gerçekleştirilir; çünkü bu dalga boyu, demirli metaller, titanyum ve oksitlenmiş alüminyum için yüksek emilim aralığının tam içinde yer alır. Endüstriyel lazer metal işleme – burada ele alınan eklemeli üretim sistemleri de dahil olmak üzere – NIST IR 8538 (2024) metal AM değerlendirmesine ilişkin rapor – Aynı nedenle 1070nm fiber üzerinde (esas olarak 1064nm gravür kaynaklarıyla aynı bant) birleşme sağlandı.

CO2 Lazer Metal Üzerine Kazıma Yapabilir mi?

Doğrudan değil. 10,600 nm'lik bir CO2 lazeri, çıplak çelik, alüminyum, pirinç veya paslanmaz çelik üzerinde %5'ten daha az emilim görür; ışın çoğunlukla geri yansır. CO2 sistemleri, metal üzerine ancak yüzey bir işaretleme spreyi (CerMark, molibden disülfür veya termokromik eşdeğerleri) ile kaplandığında gravür yapabilir. Bu kaplama ışını emer, ısıyı metale aktarır ve alt tabakaya siyah bir işaret bırakır. CO2 + sprey, bardaklar, ödüller ve tabelalar için işe yarar, ancak üretim kalitesinde seri numaralandırmada fiberin yerini tutmaz.

Diyot lazer metal üzerine gravür yapabilir mi?

450 nm'lik diyot lazerler, anotlanmış alüminyum/koyu paslanmaz çelik/herhangi bir metal kaplamayı işaretleyebilir, ancak çıplak yansıtıcı metalleri kazıyamaz. Diyot ışınları, anotlama tabakasını yüzeyden eritir ve paslanmaz çeliği koyu bir işarete oksitler, ancak alt tabakayı buharlaştırmaz. Hobi amaçlı kullananlar için, sprey, metal takı boşluklarında çalışan diyot makineleri için emilim boşluğunu kapatır. Bazı hibrit masaüstü üniteler, bir diyot kaynağını küçük bir 2W kızılötesi modülle birleştirir; 2W IR, hafif metal işaretlemeyi hallederken, diyot ahşap, akrilik ve deriyi kapsar. Metal takı boşluklarındaki bu karmaşık tasarımlar, yaygın bir giriş seviyesi kullanım durumudur. Çıplak çelik/bakır üzerindeki derin, dokunsal, yüksek kontrastlı işaretlemeler, diyot lazerin başka bir yere yönlendirilmesini gerektirir. Fiber ve CO2'nin ötesinde, ayrıntılı açıklamamıza bakın. fiber lazer ve CO2 karşılaştırması, beş yaygın lazer dalga boyuve bizim genel bakışımız lazer tipi temelleriBeş kaynağın tamamının temelindeki lazer teknolojisi, dalga boyu × güç yoğunluğu × darbe profili formülüne dayanmaktadır.

Alüminyum Gravür (Eloksallı ve Eloksalsız): Güç, Hız ve MOPA Renk Hilesi

Alüminyum, ham veya anotlanmış olmasına bağlı olarak farklı davranır ve çoğu çevrimiçi kılavuz ikisini tek bir parametre tablosunda birleştirir; bu nedenle yeni başlayanlar anotlanmış katmanları hızla aşındırır. Anotlanmış alüminyum, 7.6–25 µm kalınlığında gözenekli bir oksit yüzeyine sahiptir (Tip II başına). MIL-A-8625Bu oksit, lazer enerjisini verimli bir şekilde emer ve ışın gözeneklerden boyayı dışarı attığında beyazlaşır. Çıplak alüminyum daha fazla yansıtır, görünür izler için daha yüksek güç gerektirir ve derin bir boşluğa temiz bir şekilde süblimleşir. İlgili yüzeylerdeki oksit giderme teknikleri için ayrıntılı açıklamalarımıza bakın. oksit tabakası temizleme işlemleri.

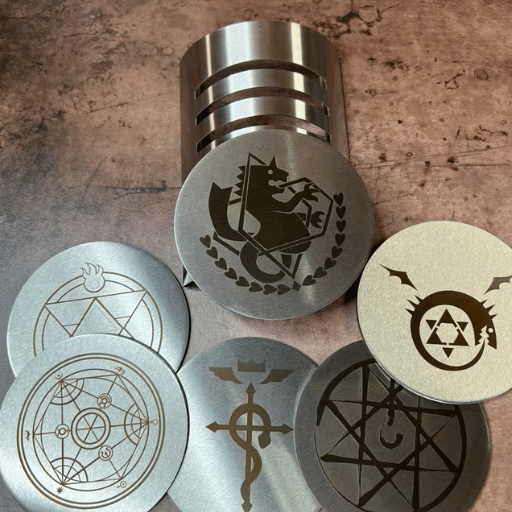

Paslanmaz Çelik Üzerine Gravür: 304 ve 316 Karşılaştırması ve Renk İşaretlemesi için Tavlama İşlemi

Ham paslanmaz çelik (örneğin SS 304, ASTM A2401064'te bir fiberle nispeten kolaylıkla gravür yapılabilir ve ayrıca bir MOPA fiberle tutarlı renk elde etmek de çok kolaydır. İki yaklaşım hakimdir. Koyu gravür, ince bir tabakayı buharlaştırarak siyah veya kömürleşmiş koyu gri bir boşluk bırakır. Tavlama renk işaretlemesi, 50-200 nanometre kalınlığında bir girişim deseni oksit filmi oluşana kadar yüzeyi ısıtır; film rengi, darbe genişliği ve frekansla değişen kalınlığa bağlıdır. Bir MOPA fiber lazer, darbe genişliğini bağımsız bir parametre olarak sunar; bu nedenle MOPA, standart bir Q-anahtarlı fiberin asla sağlayamayacağı tutarlı kırmızı, mavi ve yeşil renkler verebilir. Paslanmaz çelik işleme için, parametrelerimizi açıklayan yazımıza bakın. paslanmaz çelik lazer kesim parametreleri.

Pirinç, Bakır ve Değerli Metaller: Yansıtma Sorunu (ve MOPA'nın Bunu Nasıl Çözdüğü)

Yansıtıcı metaller, metallere lazerle gravür yapmanın en zor örneğidir. Bakır, 1064 nm fiber lazer enerjisinin yaklaşık %95'ini kaynağa geri yansıtır. Pirinçte bu oran %70 civarındadır. Gümüşte ise %96 civarındadır. Emilmeyen enerji sadece gravür yapmayı engellemekle kalmaz, optiklerden geri döner ve cilalı bir yüzeyde birkaç dakika içinde lazer kaynağının pompa diyotlarını tahrip edebilir. Üç çözüm işe yarıyor. Birincisi, dalga boyunu değiştirmek: 532 nm yeşil lazer, %5 yerine yaklaşık %40 oranında emilim sağlayarak yansıma sorununu fiziksel düzeyde ortadan kaldırır. İkincisi, hat içi geri yansıma izolatörü olan bir MOPA fiberi kullanmak ve yansıma bariyerini parçalayacak kısa, yüksek tepe gücüne sahip bir saldırı için darbe genişliğini 2-6 nanosaniyeye düşürmek. Üçüncüsü, standart bir fiber üzerinde ara sıra pirinç işleme yapıyorsanız, aşağıdaki tabloda gösterildiği gibi muhafazakar parametreler kullanın. Bakırın özel kesimi ve temizliği hakkında daha fazla bilgi için yazımıza bakın. bakıra özgü lazer işleme ve kıymetli metal damgalama süreci.

Güç, Hız ve Frekans: Ayarlar Hile Sayfası (Metal tarafından)

Yeni bir metal üzerine temiz bir gravür elde etmenin en hızlı yolu, bilinen 30 watt fiber parametreleri temelinden başlamak ve ince ayarlar yapmaktır. Yukarıdaki parametre aralıklarımız, çeşitli tedarikçi dokümanlarını, saha sonuçlarıyla doğrulanmış zorlu deneyimleri tek bir başlangıç ​​noktası tablosunda birleştiriyor. Bunu başlangıç ​​noktası test çalışmanız olarak kullanın, nihai sonuç olarak değil. Her makine, her lens ve her metal partisi, optimumu bu başlangıç ​​noktasından %5-15 oranında kaydırır. :) Parametre tablosundan önce lazeri seçiyorsanız, bizim Watt seçimine dair detaylı inceleme 20W-100W arasındaki dengeyi ayrıntılı olarak ele alıyor ve 20W ve 30W lazer karşılaştırması En sık karşılaşılan yükseltme kararlarını kapsar.

İşaretleme Spreyleri ve Yüzey Hazırlığı: CerMark'a Ne Zaman İhtiyacınız Var, Ne Zaman Yok

Lazerle gravür yapmak için metal üzerine ne püskürtülür?

Cevabınız lazer türüne göre net bir şekilde ayrılıyor. CO2 lazerler ve diyot lazerler, dalga boylarının yüzeyden yansıması nedeniyle çıplak metal üzerinde işaretleme yapmazlar. Lazer ışınını emmek, ısınmak ve alt tabakaya kimyasal olarak siyah bir işaret bağlamak için yüzeyde termokromik bir sprey (CerMark, Brilliance veya herhangi bir molibden disülfür bazlı dönüştürücü) bulunması gerekir. Fiber lazerler çıplak metal üzerinde sprey gerektirmez; 1064 dalga boyu alt tabaka tarafından emilir. Aşağıdaki mantık ağacı, kararı 30 saniyede çözüyor. Üretim ölçeğinde maliyet hesaplamaları önemlidir. Tipik bir 4 oz'luk CerMark aerosolü, yaklaşık 80 dolarlık perakende fiyatıyla 30-50 küçük parçayı (bardak büyüklüğünde) kaplar; bu da parça başına püskürtme maliyetini 1.60-2.70 dolar artı 15-30 saniyelik hazırlık işçiliği olarak belirler. 1,000 adetlik bir iş için, sadece püskürtme maliyeti 1,600-2,700 dolar arasındadır; bu da genellikle fiber lazere geçme kararını etkileyen en önemli faktördür. r/Laserengraving'deki kıdemli bir üretim mühendisi bu farkı açıkça şöyle ifade etti: "İşaretleme spreyleri fiber lazerlerle çok iyi çalışmaz, ancak CO2 lazerlerle ÇOK iyi çalışır." Forum deneyiminin bu tek satırı, her ikisini de kullanan küçük bir atölye için tasarım kararını özetliyor. Gravür sonrası kalıntı için bkz. gravür sonrası artık temizliği.

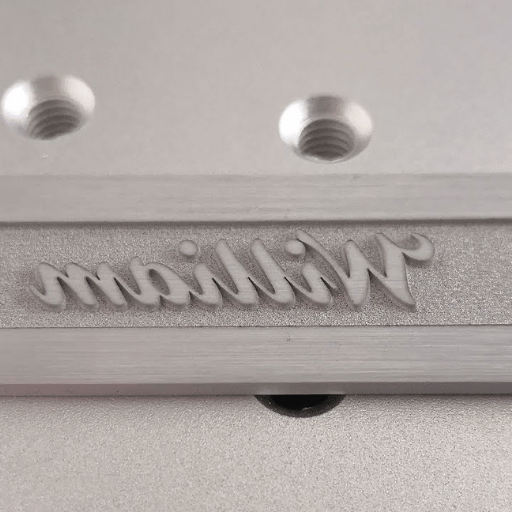

Güvenlik ve Asla Üzerine Gravür Yapılmaması Gereken Metaller

Birçok yaygın metal, lazerle buharlaştırıldığında tehlikeli dumanlar yayar. Aşağıda, pazarlık konusu olmayacak bir liste bulunmaktadır; bunlar hafif uyarılar değil, OSHA tarafından düzenlenmiş ve metreküp başına mikrogram cinsinden izin verilen limitlere sahip maruz kalma durumlarıdır.

Lazerle oyulmuş metal paslanır mı?

Paslanmaz çelik, işlem sırasında krom oksit pasivasyon tabakası aşınırsa ve parça yeniden pasivasyon yapılmadan klorürlere maruz kalırsa, gravür çizgisi boyunca paslanabilir. Risk mevcuttur ancak kontrol edilebilir: mümkün olduğunca gravür derinliğini sığ tutun ve denizcilik veya gıda ile temas için tasarlanmış parçaları sitrik asit pasivasyon işlemine tabi tutun (ASTM A967'ye göre). Karbon çelik ve yumuşak çelik, gravür bölgesinde kendiliğinden paslanacaktır – şeffaf bir kaplama, yağ veya gravür sonrası korozyon önleyici işlem uygulayın. Operatör tarafındaki minimum güvenlik önlemleriniz basittir. Lazerinizi ANSI Z136.1-2022 Sınıf 4 güvenlik kontrol standartlarını karşılayan bir Sınıf 1 muhafaza içine yerleştirin veya Sınıf 4 KKD (uygulanabilir dalga boyunda lazer güvenlik gözlüğü, duman maskesi) giyin. Hava akış kapasitesi lazer gücünüze uygun bir HEPA + aktif karbon duman emici bağlayın. Duman emme boyutlandırma mantığı için, kılavuzumuza bakın. duman emme boyutlandırma kılavuzu ve genel bakış lazer güvenliğinin temelleri.

Gerçek Uygulamalar: Endüstriyel İzlenebilirlikten Özel Plakalara

Lazerle işlenmiş metal, dokuz haneli rakamlara ulaşan havacılık izlenebilirlik programlarından hafta sonu kuyumcu dükkanlarına kadar her alanda kullanılıyor; bunlar arasında metal levhalar, özel yapım ateşli silahlar, markalı alet plakaları ve karmaşık oymalı desenlere sahip kişiselleştirilmiş takılar da yer alıyor. Aşağıdaki tablo, en yaygın uygulama kategorilerini, onları yöneten standartlara ve her birinin gerektirdiği lazer türüne göre eşleştiriyor.

"Lazer işaretleme, cihaz yüzeyine zarar vermeden kalıcı, makine tarafından okunabilir bir kod bıraktığı için FDA UDI uyumluluğu için hala en yaygın kullanılan DPM yöntemidir." — Sektör uyumluluk kılavuzu, Laser Mark Technologies, 2024

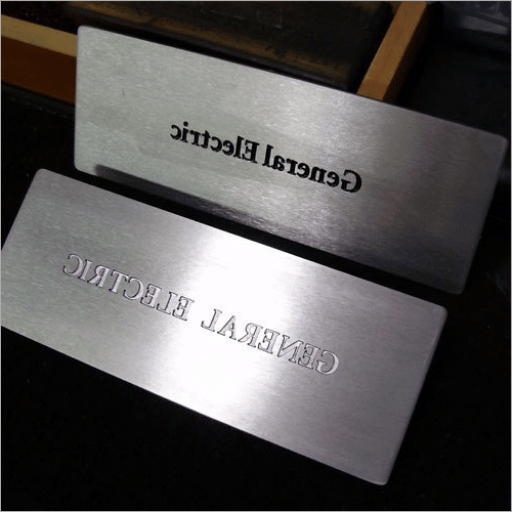

Sektör Görünümü 2026: MOPA Renk İşaretleme, UV Kullanımı ve Yapay Zeka Destekli Otomatik Odaklama

2026'ya yaklaşırken metal lazer gravür dünyasını dönüştüren üç trend var ve her biri ekipman satın alma hesaplamalarını alt üst ediyor. Dünya çapında lazer işleme pazarı 2025'te 7.17 milyar ABD dolarına ulaştı ve 2032'ye kadar 11.89 milyar ABD dolarına (yıllık %8.5 bileşik büyüme oranı) ulaşması öngörülüyor. MarketsandMarkets 2025 raporuLazer gravür makineleri segmenti tek başına 1.86 milyar ABD dolarından (2026) 3.95 milyar ABD dolarına (2035) doğru %7.83'lük yıllık bileşik büyüme oranıyla yükseliyor. MOPA yaygınlaşıyor. 60W MOPA fiber lazerler 2024-2025 yıllarında masaüstü sınıfı ürün gamına girdi ve xTool'un F2 Ultra modeli, 5,000 ABD dolarından daha düşük bir fiyata paslanmaz çelikte 100'den fazla homojen renk tonu sunuyor. Darbe genişliği ayarlanabilir MOPA, 2023 yılında endüstride hala yaygın olmasa da, artık renk işaretleme işleri yapan küçük işletmeler için bile uygun fiyatlı hale geldi. UV lazer fiyatlarında düşüş. 355 nm UV lazer birim maliyeti, endüstri incelemelerinde 2022'den 2025'e kadar yaklaşık %30 oranında düşüş gösterdi. UV "soğuk işaretleme" - minimum ısıdan etkilenen bölge - FDA UDI normlarının gerektirdiği gibi, ısıya duyarlı plastik-metal kompozitlerin ve bazı tıbbi sınıf alaşımların lazerle işaretlenmesi için gerçekten etkili tek tekniktir. Yapay zeka otomatik odaklama ve malzeme beyanı. xTool, Trotec ve Epilog'un 2025 kataloglarında, parça başına odak noktasını değiştiren ve malzeme dizininden parametreler öneren kamera tabanlı otomatik odaklama özelliği bulunmaktadır. İlk kez kullanan operatörler için beceri engelleri hızla ortadan kalkıyor.

UV Lazer Metal Üzerine Kazıma Yapabilir mi?

Elbette, 355 nm'lik UV lazerler, birkaç metal dışında tüm metalleri işaretleyebilir ve yüzeysel olarak işleyebilir, çünkü daha kısa dalga boyları, 1064 nm fiberi etkisiz hale getiren yansıtıcı metaller de dahil olmak üzere tüm metaller tarafından kolayca emilir. Bir dezavantajı var: UV ışınları derin işleme için daha yavaştır ve watt başına daha pahalıdır. Üretimde, UV lazer kaynakları yalnızca çevredeki malzemeye ısı hasarının kabul edilemez olduğu uygulamalar için kullanılır: tıbbi implantlar, mikroelektronik, metal üzerine plastik isim levhaları. 2026 kapasite değerlendirmeniz çeşitli plastik ve metalleri içeriyorsa, başlangıçtaki ek maliyet bir yıl kadar sonra size geri dönebilir. 2025 sonu verilerine göre, paslanmaz çelik işleme için arama hacmi yıldan yıla %23 arttı ve pirinç işleme taleplerinde de benzer bir artış yaşandı. Bu sinyaller, mevsimsellikten ziyade hem küçük işletme hem de endüstriyel alıcılardan gelen sürekli bir talebe işaret ediyor.
