Боуден против прямого привода: понимание различий экструдеров в 3D-печати

В этом надежном руководстве делается попытка развеять мифы о экструдерах Bowden и Direct Drive в 3D-печати. ​​Если вы когда-либо задумывались о плюсах и минусах использования этих двух систем экструдеров и их влиянии на ваши процессы печати, то вы попали по адресу. В этом руководстве основное внимание будет уделено их деталям, их различиям с Direct Drive, их преимуществам и недостаткам, а также их влиянию на качество, скорость и печатную нить. Развитие 3D-печати в наши дни требует рассмотрения наиболее подходящей настройки экструдера для достижения удовлетворительных результатов. Типы размещения экструдера, прямой и Боуден, будут объяснены с точки зрения обзора преимуществ прямой экструзии с учетом таких конструктивных особенностей, как трубка из ПТФЭ. Расстояние экструдера от сопла влияет на печать; для некоторых систем мы изучим влияние расстояния на качество печати, скорость и использование гибких нитей. Любой новичок и заинтересованный в изучении методов 3D-печати или имеющий практический опыт и желающий откалибровать свою машину, найдет эту статью всеобъемлющей для понимание экструдеров Bowden и Direct Drive. В конце этого руководства вы сможете сделать осознанный выбор на основе ваших требований к печати. ​​Давайте затем рассмотрим механику экструдеров Bowden и Direct Drive и то, как они повлияют на ваш опыт 3D-печати.

Что такое экструдер Боудена?

Определение механики системы Боудена

Система экструдера Боудена — это конфигурация, которая используется в 3D-печати, которая удаляет двигатель экструдера из горячего конца, что делает ее предпочтительной в моделировании методом послойного наплавления. В этом случае двигатель не располагается непосредственно на горячем конце, а располагается на расстоянии и подключается через трубку из политетрафторэтилена (ПТФЭ). Такая система повышает универсальность конструкции принтера и минимизирует массу, которую необходимо перемещать.

Однако основное назначение системы Боудена — перенос нити из двигателя экструдера в отсек с соплом горячего конца. Один из двигателей приводит в действие подающий вал, который проталкивает материал нити через трубку, а горячий конец расплавляет эту нить, чтобы нанести ее поверх печатной платформы или существующих слоев. Установка Боудена обычно используется в принтерах, где скорость и точность гораздо важнее, чем способность работать с гибкими нитями.

Система Боудена имеет несколько преимуществ, таких как перемещение массовых изомеров на низком уровне, а также обеспечивает высокую скорость печати. ​​С другой стороны, система Боудена также имеет некоторые трудности. Например, расстояние между быстро запустившимся двигателем и горячим концом приводит к некоторым проблемам с втягиванием и, следовательно, с контролем нити. Это может привести к чрезмерному просачиванию или некоторому натяжению на некоторых отпечатках. С другой стороны, настройка и калибровка могут преодолеть эти трудности, и поэтому можно окончательно сказать, что система Боудена работает оптимально для конкретных потребностей печати.

Функция трубки ПТФЭ в установке экструзии Боудена

Трубка Боудена чрезвычайно важна в установке Боудена, поскольку она обеспечивает плавное перемещение нити от двигателя экструдера к хотэнду. Трубка из ПТФЭ дополнительно минимизирует трение и вероятность застревания нити, поскольку она используется в качестве канала. Поскольку трубка из ПТФЭ имеет низкое трение и превосходные термостойкие свойства, она дополнительно обеспечивает плавный контроль нити и уменьшает просачивание или натяжение во время печати. ​​Ее использование в системе Боудена также защищает нить и улучшает качество печати в целом.

Преимущества использования экструдера Боудена

Экструдер Боудена — это разумный выбор для пользователей, которые рассматривают различные факторы в процессах 3D-печати. ​​Давайте рассмотрим некоторые из его преимуществ.

1. Нижняя движущаяся масса: Экструдер Боудена перемещает весь двигатель и механизм привода нити от печатающей головки системы. Такая конфигурация уменьшает движущуюся массу печатающей головки, так что все движения в процессе печати становятся плавными и контролируемыми.
2. Увеличенная скорость печати: Уменьшение веса печатающей головки также означает, что скорости ее ускорения и замедления увеличиваются, что приводит к более высокой скорости печати без ущерба для качества печати. качество печатного материала.
3. Более высокое качество печати: Поскольку экструдер отделен от печатающей головки, количество вибрации и механического усилия, передаваемого на печатающую головку, уменьшается, что приводит к улучшению общего качества печати, особенно для сложных дизайнов и мелких деталей.
4. Позволяет использовать гибкие нити: Высокоэластичные волокна, такие как ТПУ и ТПЭ очень хорошо работают в экструдерах Боудена. Почтовая нить проходит через трубку из ПТФЭ, оказывая небольшое сопротивление, поэтому вероятность изгиба или застревания нити очень мала.
5. Уменьшенный вес печатающей головки: Двигатель экструдера не находится на печатающей головке, а удерживается в определенном положении, что значительно снижает вес печатающей головки. Это обеспечивает эффективное движение и стабильную печать.
6. Менее проблемная конструкция печатающей головки: При использовании экструдеров Bowden нет необходимости интегрировать двигатель экструдера и механизм подачи нити. Это позволяет сделать печатающие головки более компактными и легкими.

В целом, экструдер Bowden имеет более высокую скорость печати и более быстро движущуюся массу, поскольку применяется движущийся усилитель оси Y. Качество печати повышается, и он более совместим с гибкими нитями, имея меньший вес печатающей головки и более простую конструкцию печатающей головки. Благодаря этим преимуществам пользователи получают значительно улучшенный опыт 3D-печати, и по этой причине экструдер Bowden становится предпочтительным выбором для многих пользователей.

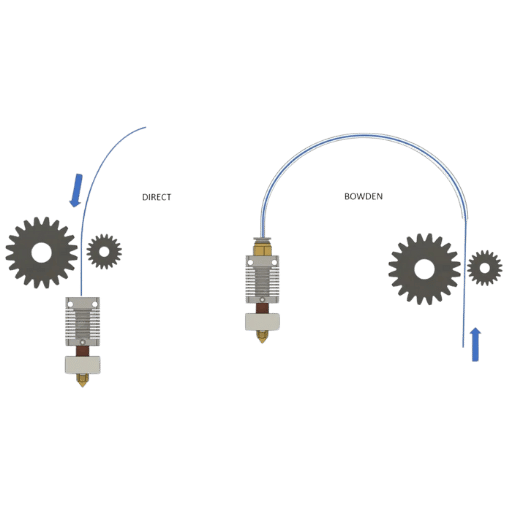

Что такое экструдер с прямым приводом?

Как работает система прямого привода

Как технический специалист по 3D-печати, я могу рассказать, как работает система Direct Drive. В системе Direct Drive экструдер устанавливается непосредственно над соплом, что делает линии подачи наполнения короче и прямее. Такое использование позволяет избежать использования отдельной трубки для филамента, что типично для экструдеров Bowden, и позволяет более контролируемо изменять движение стержня филамента и экструзию в обеих конфигурациях. Нить подается через горячий конец непосредственно в ответ на движение двигателя на печатающей головке, что приводит к более быстрому и точному отклику в процессе печати. ​​Как и в этой конструкции, управление выталкиванием нити в экструдере позволяет использовать в структурах более широкие материалы, включая гибкие нити. Многие специалисты по 3D-уходу любят систему Direct Drive из-за повышенного качества отпечатков, лучшего взаимодействия с различными типами нитей и возможности иметь высокие скорости при высоком качестве и точности.

Расстояние от экструдера до сопла

Существует прямая связь между расстоянием экструдера до сопла филамента во время 3D-печати и качеством печати. ​​С системой прямого привода экструдер размещается и интегрируется в печатающую головку, что обеспечивает быстрый отклик на художественные команды. Такая структура улучшает контроль насыщения филамента и позволяет системе работать с более широким спектром материалов, включая гибкие филамента. Таким образом, все больше и больше энтузиастов 3D-печати ценят систему прямого привода, которая обеспечивает высокое качество печати, совместимость со многими филаментами и высокую скорость без потери точности и аккуратности. Короткое расстояние между экструдером и соплом эффективно предотвращает ненужное движение филамента, что сводит к минимуму просачивание филамента и обеспечивает высокую точность печати.

Преимущества экструзии с прямым приводом

Для многих энтузиастов 3D-печати система экструзии с прямым приводом является предпочтительным выбором из-за ее преимуществ. Вот некоторые ключевые преимущества системы экструзии с прямым приводом:

1. Улучшенное качество печати: Система прямого привода позволяет соплу и экструдеру располагаться очень близко друг к другу. Это сокращает блуждание нити, однако увеличивает вероятность ее вытекания, что в целом повышает качество печати.
2. Совместимость с различными нитями: Системы прямого привода более совместимы с материалами, особенно с гибкими материалами. Такая универсальность обеспечивает большую свободу в выборе материалов, тем самым расширяя потенциальный диапазон применений.
3. Более высокие скорости и точность: Система Direct Drive позволяет печатать на более высоких скоростях, сохраняя точность. При каждом увеличении расстояния между соплом и экструдером количество нити, которая необходимо втянуть и выдавить увеличивается.

В заключение, система экструзии Direct drive обеспечивает улучшенное качество печати, улучшенную совместимость с филаментом, а также улучшенную скорость и точность. Эти преимущества делают ее идеальной для энтузиастов 3D-печати и тех, кто планирует использовать 3D-печать в ближайшем будущем.

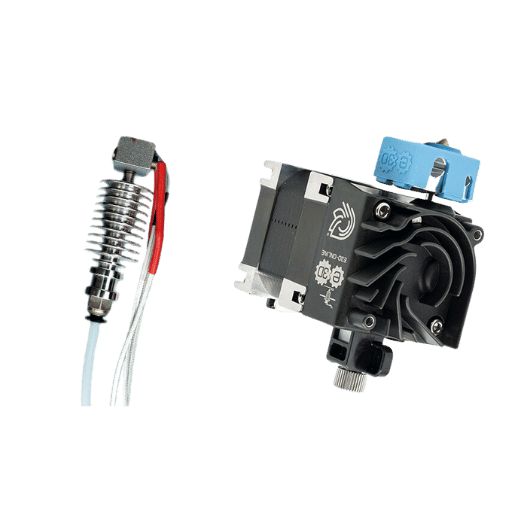

Экструдер Боудена или прямой привод: какой из них эффективнее?

Оценка качества и скорости печати

Печать с использованием экструдера Боудена и экструдера с прямым приводом имеет определенные преимущества, однако для каждой конфигурации существуют некоторые компромиссы.

В большинстве случаев экструдер с прямым приводом будет более эффективным, чем другие, по качеству экструзии нити. Поскольку экструдер устанавливается непосредственно на печатающей головке, на принтере возможен более точный контроль над экструзией нити с точки зрения воспроизводимости и детализации. Теперь экструдер Боудена, который подразумевает большее расстояние между источником нити и печатающей головкой, может вызывать нежелательные изменения в подаче нити из-за растяжения нити, что приводит к образованию нитей или подтеканию на готовой печати.

Что касается скорости, экструдер Bowden, похоже, имеет небольшое преимущество перед другими. Поскольку экструдер не прикреплен к печатающей головке, инерция вокруг печатающей головки меньше, что обеспечивает более быстрое движение и, возможно, более высокую скорость печати. ​​Однако читатели должны знать, что **при определенных условиях преимущество в скорости между двумя типами экструдеров может быть сведено к минимуму и зависеть от настроек и конфигурации принтера.

В качестве широкого прогресса принтеры с прямым приводом экструдера всегда превосходят другие, когда дело касается качества печати. ​​Это потому, что они позволяют лучше контролировать экструзию нити, делая мелкие детали более точными. Конечно, если скорость решает все, то из-за небольшого преимущества в скорости Боудена это может быть хорошим вариантом. Тем не менее, желательно оценить потребности вашей печати с учетом двух систем.

Использование гибких нитей в каждой системе

Использование гибких материалов может отличаться в разных системах экструзии. Поскольку экструдер находится на прямом приводе с печатающей головкой, перемещение нити намного проще, что приводит к лучшей печати гибкой нитью. Такая конфигурация сводит к минимуму вероятность изгиба или застревания нити во время процесса печати. ​​Противоположная ситуация наблюдается в конфигурации Боудена, где экструдер находится на расстоянии от печатающей головки, что значительно затрудняет использование гибких нитей, поскольку они имеют гораздо более высокую вероятность сжатия или люфта нити. Таким образом, некоторые параметры, особенно настройки втягивания, могут потребовать наибольшей регулировки для достижения надежной печати гибкими нитями в системе Боудена.

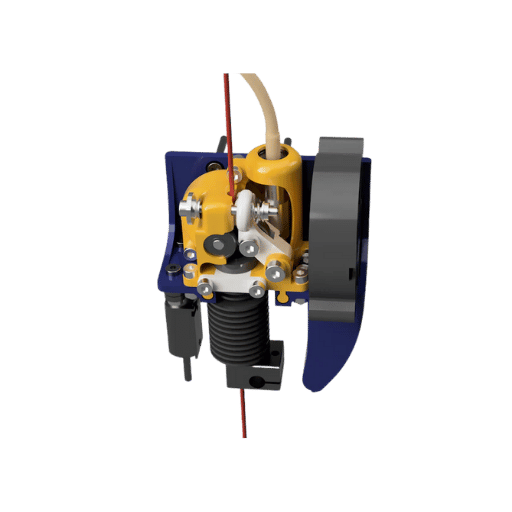

Как расположение экструдера и печатающей головки влияет на процесс печати при 3D-печати?

Влияние, которое они оказывают на настройки отзыва

Расстояние от экструдера до печатающей головки играет важную роль в настройках ретракции 3D-печати. ​​Ретракция происходит в непечатных движениях, чтобы слегка оттянуть нить назад, чтобы избежать проблем с просачиванием или натяжением.

В конфигурации Боудена, где экструдер и печатающая головка не расположены близко друг к другу, расстояние между ними может добавить больше проблем для втягивания. Поскольку расстояние перемещения нити в этом случае больше, что приводит к большему давлению или сжатию нити, это делает условия еще более неблагоприятными. Это приводит к чрезмерному невтягиванию нити, вытеканию нити или образованию натяжек.

С другой стороны, в установке Direct-Drive, где экструдер расположен близко к печатающей головке, расстояние обеспечивает лучший контроль над движением нити. Такая конфигурация обеспечивает более точный отвод, и застревание нити вряд ли произойдет во время печати.

При попытке установить наилучшие значения для параметров ретракции необходимо учитывать конфигурацию области действия каждого 3D-принтера. Также необходимо учитывать такие вещи, как материал нити и предпочтения печати. ​​В случаях печати гибкими нитями в экструдере для 3D-печати настройка ретракции может потребовать дополнительных экспериментов, калибровок и корректировок для обеспечения плавной и надежной печати.

Влияние на скорость и качество печати

На практике, как опытный профессионал в области 3D-печати, я знать, как оптимизировать экструдер Конфигурация напрямую влияет как на скорость печати, так и на качество отпечатков. В зависимости от того, используется ли установка Bowden или установка Direct Drive, это может изменить способ выполнения всего процесса печати.

В установке Боудена, где экструдер расположен вдали от печатающей головки, расстояние между двумя компонентами может привести к тому, что движение нити будет вялым и не непрерывным, что приведет к задержке вытекания, образованию нитей и неэффективному втягиванию. В конечном счете, эти факторы относятся к общему качеству печати и потребуют дополнительной тонкой настройки для их устранения.

Напротив, конфигурация Direct-Drive, в которой экструдер установлен близко к печатающей головке, позволяет лучше контролировать движение нити. В результате эта установка обеспечивает более точный отвод, что помогает избежать проблемы истирания или застревания нити во время печати. ​​Улучшенный контроль и стабильность повышают качество печати и увеличивают скорость печати.

Однако достижение требуемых скоростей печати и общего качества не является абсолютным и зависит от нескольких факторов, таких как тип экструдера, свойства материала нити и параметры печати. ​​Чтобы избежать недоэкструзии во время печати, может потребоваться тестирование и регулировка настроек ретракции, особенно при использовании гибких нитей.

Зная основные варианты конфигурации экструдера и конкретную конфигурацию вашего 3D-принтера, пользователи знают, как оптимизировать скорость печати и добиться высокого качества отпечатков.

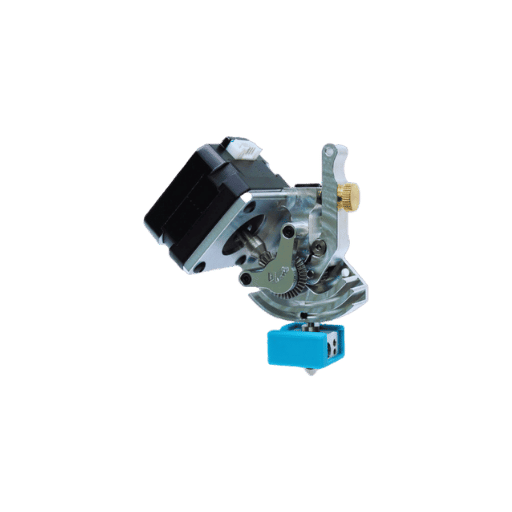

Каковы основные различия в настройке экструдера?

Понимание установки Боудена и установки прямого привода

При настройке экструдера, который будет установлен на 3D-принтере, выбор способа его действия, то есть настройка Bowden или Direct Drive, имеет решающее значение для производительности печати. ​​Настройка Bowden имеет двигатель экструдера на расстоянии от горячего конца, а трубка используется для подачи нити в горячий конец. Такая конфигурация снижает вес печатающей головки, что обеспечивает более быстрое движение и более высокую потенциальную скорость печати. ​​Однако это также может, в некотором роде, привести к увеличению расстояния втягивания нити и проблемам с контролем нити из-за расстояния между горячим концом и экструдером.

С другой стороны, в установке Direct-Drive двигатель экструдера размещается на печатающей головке, а нить поступает непосредственно в хотэнд. Такая установка минимизирует расстояние отвода, поскольку движение нити лучше контролируется, тем самым снижая вероятность изгиба или застревания нити во время печати. ​​Точность и стабильность, достигаемые за счет улучшенного управления, позволяют печатать быстрее и получать более качественные отпечатки.

Решение между конфигурациями Bowden и Direct Drive включает анализ многих факторов, включая желаемую скорость печати, тип используемой нити и желаемый уровень точности, поэтому стоит сообщить клиентам об их конкретных потребностях. Существуют компромиссы, а также оптимальный выбор для каждого приложения и настройки.

Проблемы, связанные с эффективностью системы экструзии

В своих усилиях как специалиста в этой отрасли я могу привести несколько факторов эффективности системы экструдера. Они включают в себя:

• Сборка экструдера: Двигатель экструдера, шестерни и путь прохождения нити имеют решающее значение для обеспечения плавной и равномерной подачи нити.
• Характеристики нити: Использование филаментных нитей с различным качеством, диаметром, структурными свойствами и содержанием влаги в материале может повлиять на экструзию и, следовательно, на конечную печать.
• Размеры экструдера: Диаметр используемого сопла и его материал будут определять, сколько нити будет выдавлено, ее точность и способ ее перемещения. Размер сопла должен соответствовать ожидаемому разрешению печати и характеристикам нити.
• Настройки температуры: Рабочая температура горячего конца должна регулироваться так, чтобы нить могла легко плавиться и переноситься. Если ее не контролировать, изменения температуры изменят такие факторы, как скорость потока, количество и уровень связывания слоев, что, следовательно, повлияет на качество отпечатков.
• Настройки отзыва: Настройки расстояния и скорости отвода, в частности, важны для контроля за натяжением и вытеканием во время работы принтера. Они могут играть важную роль в том, чтобы сделать отпечатки более чистыми и точными.
• Скорость печати и высота слоя: Тип толщины слоя в сочетании с типом выбранной скорости принтера будет определять эффективность системы экструзии. Увеличение скорости печати и уменьшение высоты слоя может привести к необходимости модификации системы экструзии для поддержания надлежащего и постоянного осаждения нити.

Правильный учет и настройка вышеуказанных параметров поможет повысить эффективность системы экструзии, что, в свою очередь, повысит качество отпечатков и общую производительность.

Часто задаваемые вопросы (FAQ):

В: Опишите существенное различие между экструдерами Bowden и экструдерами с прямым приводом в 3D-печати.

A: Разница в точке преткновения между типами экструзии Direct Drive и Bowden заключается в том, как экструдер крепится относительно горячего конца. Экструдер, используемый в конфигурации Direct Drive, крепится к горячему концу, в то время как в конфигурации Bowden экструдер удален от горячего конца и соединен с ним трубкой Боудена.

В: Обсудите недостатки конфигурации Боудена.

A: Одним из основных недостатков конфигурации Боудена является уменьшенный вес экструдера на печатающей головке. Когда вес экструдера меньше, это может обеспечить более высокую скорость печати и уменьшить вибрации, что может улучшить качество печати. ​​Отделение сопел двигателя от сопел экструдера также способствует охлаждению экструдера.

В: Назовите один недостаток экструдера Боудена.

A: Главным недостатком использования экструдера Боудена является повышенное сопротивление, возникающее на трубке Боудена, что увеличивает трудности при печати с использованием гибких материалов. Это происходит из-за провисания, поскольку геометрия филамента должна проходить через более длинную трубку, прежде чем попасть в хотэнд, что делает точность и контроль практически невозможными.

В: Какова роль прямой экструзии в FDM 3D-печати?

A: Прямой экструдер улучшает FDM 3D-печать за счет улучшений как втягивания, так и выдавливания нити, что очень полезно для случаев печати гибкими материалами. Экструдер имеет горячий конец прямо над собой, что снижает вероятность вдавленной нити, что приводит к тонкой экструзии.

В: Существуют ли различные экструдеры, каждый из которых предназначен для решения определенной задачи?

A: Да, выбор экструдера Bowden или Direct-Drive должен основываться на обстоятельствах задания печати. ​​Элегантное изображение и гибкие материалы указывают на необходимость экструдера Direct-Drive. Чашка Bowden, скорее всего, потребуется для более быстрой печати с более объемными материалами.

В: Можно ли модифицировать принтер с Боудена на принтер с прямым приводом?

A: Многие современные принтеры поддерживают переход из режима Боудена в режим прямого привода. Однако это не простая операция plug-and-play, поскольку она требует больше компонентов и физических изменений, таких как наклоны шагового двигателя и регулировка настроек принтера.

В: Как вес экструдера влияет на печать?

A: Вес экструдера имеет некоторую форму влияния, способную влиять как на скорость печати, так и на качество. В системах с прямым приводом такой вес также может быть источником инерции, ограничивающей скорость печати и общую точность печати. ​​С другой стороны, в отличие от этого, конфигурация Боудена устраняет эту проблему, размещая привод экструдера вдали от движущихся частей печатающей головки.

В: Какое преимущество имеет экструдер с приводом Боудена по сравнению с экструдером с прямым приводом?

A: Если вы хотите уменьшить вес печатающей головки, повысить скорость и объем печати с большей точностью, можно выбрать экструдер с приводом Боудена вместо экструдера с прямым приводом, хотя при такой печати прокладка гибких нитей будет несколько затруднена.

В: Какой метод печати нитью лучше подходит для гибких нитей: прямой привод или экструдер Боудена?

A: Экструдер с прямым приводом лучше подходит для печати гибкой нитью, поскольку расстояние от экструдера до горячего конца короткое, что гарантирует практически полное отсутствие застревания и коробления нити, типичных для конфигураций Боудена с гибкой нитью.
