Desidratação eficaz na seção de prensa de uma máquina de papel é há muito tempo reconhecido como um componente crítico na fabricação moderna de papel, pois determina a qualidade da produção, o custo operacional e o equilíbrio do teor de matéria seca. Dada a necessidade de maior eficiência, menor gasto energético e melhor qualidade do papel, esse processo mecânico exige uma profunda compreensão de seus mecanismos e táticas. Este guia concentra-se nos fundamentos da seção de prensagem de papel e aborda as inovações e melhores práticas mais importantes que podem mudar o paradigma de desidratação. Este artigo constitui a base para alcançar melhorias marcantes na máquina trabalho, produtividade do consumo de recursos e cumprimento de metas de sustentabilidade.

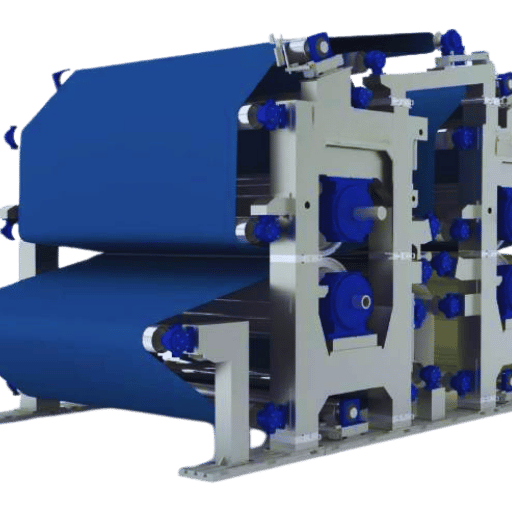

O que é uma seção de prensa em uma máquina de papel?
A seção de prensagem de uma máquina de papel é responsável por extrair água da folha de papel após a seção de conformação concluir seus processos. A seção de prensagem reduz o teor de umidade da folha de papel usando uma combinação de feltros de compressão e absorventes. A secura da folha antes de entrar na seção de secagem também é aumentada neste processo. O consumo de energia e o desempenho da máquina são aprimorados devido à maior eficiência energética. O equilíbrio termodinâmico é essencial para manter a qualidade, a consistência e a eficiência da produção ideais da folha, o que depende fortemente do projeto e da operação da seção de prensagem.
Compreendendo o papel da seção de prensa da máquina de papel
A seção de prensagem de uma máquina de papel melhora a secagem das folhas de papel e a eficiência energética no gerenciamento do estoque de papel. Ela minimiza o gasto de energia para a fase de secagem seguinte por meios mecânicos, como extração de água por compressão e feltros absorventes. Esta etapa é vital para aumentar a eficiência da produção e garantir a qualidade consistente das folhas. O projeto prático e o funcionamento da seção de prensagem são cruciais e influenciam o desempenho geral da máquina e as características do produto.
Principais componentes de uma seção de imprensa
- Rolos de prensa: Esses componentes são essenciais para impor pressão uniforme na folha de papel para extração de água e melhorar a consolidação da folha.
- Feltros de prensagem: são tecidos absorventes que sustentam a folha e auxiliam na remoção por meio da ação capilar da água durante a prensagem.
- Rolos de guia e de raspagem: evitam que o feltro se desloque e garantem o funcionamento estável de todo o mecanismo de prensagem.
- Estruturas e rolamentos da prensa: mantêm a rigidez e o posicionamento relativo controlado dos componentes da prensa, funcionando assim com precisão.
- Sistemas de controle de nip: eles permitem uma variação precisa na força exercida dentro do nip para remoção eficiente de água, melhorando a qualidade da folha.
Como a Seção de Imprensa Impacta a Qualidade do Papel
A seção de prensagem é vital para melhorar a qualidade do papel, removendo água até um nível específico e, ao mesmo tempo, atingindo as qualidades de folha necessárias antes da secagem. Tecnologias modernas nas seções de prensagem aumentam ainda mais a eficiência da desidratação, com impacto mínimo nos danos à estrutura da folha. Estudos indicam que, em média, 50% do teor de água é removido nesta etapa, o que reduz a necessidade de energia nas operações de secagem subsequentes.
Os sistemas atuais de controle de nip mantêm a uniformidade de desidratação do papel, controlando sua uniformidade para manter seu nível estrutural. Defeitos como amassamento da folha ou espessura não uniforme podem resultar de forças insuficientes ou excessivas atuando sobre a folha. Tecnologias avançadas de materiais e configurações de feltros também melhoram sua capacidade de absorver a água contaminante, reduzindo a chance de contaminação, o que melhora a uniformidade do papel.
Características operacionais, como o valor de retenção de água (WRV) e a densidade aparente, são diretamente influenciadas pelo desempenho da seção de prensagem. Por exemplo, valores mais baixos de WRV significam maior eficiência na remoção de água e são tipicamente observados em papéis mais firmes e lisos. O equilíbrio entre desidratação, consolidação de folhas e controle de danos é essencial para atender aos requisitos estabelecidos para papéis de impressão e embalagem. Estamos testemunhando enormes melhorias na durabilidade e no perfilamento da superfície dos materiais dos rolos de prensagem devido aos avanços nos revestimentos poliméricos. Essas melhorias, juntamente com um melhor perfilamento da superfície, contribuem para a uniformidade e a qualidade do produto final.

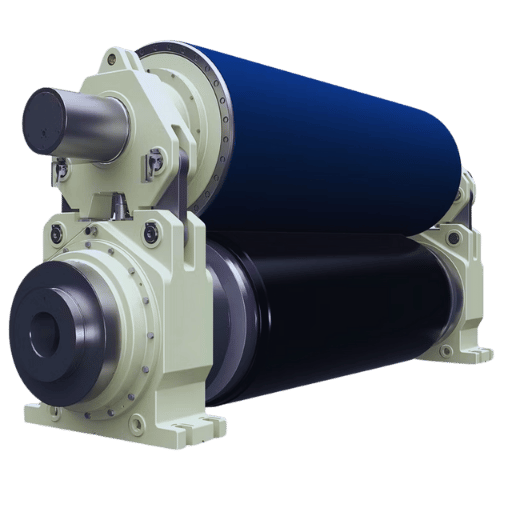

Como funciona a seção de prensa da máquina de papel?
O Processo de Desidratação na Seção de Imprensa
A seção de prensagem de uma máquina de papel desempenha um papel vital no processo de desidratação, necessário para reduzir o teor de umidade da folha de papel antes de entrar na seção de secagem. Durante a fase de secagem, a desidratação é realizada por meio de um equilíbrio entre pressão mecânica e capilaridade à medida que a folha se move pelos rolos de prensagem. Normalmente, o teor de umidade é reduzido de 60-70% após a conformação para 45-55% nas seções de prensagem. Essa redução primária no teor de água é essencial para diminuir o gasto de energia durante a fase de secagem subsequente.
As seções de prensagem contemporâneas possuem configurações de rolos altos, como as prensas de sapata, para melhorar a eficiência da remoção de água. As prensas de sapata utilizam um rolo de prensagem macio e uma correia flexível para formar uma zona de contato alongada que melhora a remoção de água sem comprometer a estabilidade da folha. De acordo com pesquisas, as prensas de sapata podem aumentar o teor de sólidos em 2% a 4% em comparação com as prensas de rolo convencionais, gerando até 15% de economia de energia na seção de secagem.
Além disso, os feltros prensados têm a função igualmente importante de facilitar a remoção de água. Esses tecidos permitem maior absorção de água e um desaguamento uniforme devido à distribuição ideal da pressão. Materiais de feltro com maior permeabilidade e durabilidade melhoram a eficiência e a consistência do processo de desaguamento.
A função dos rolos de prensa em uma máquina de papel
Os rolos de prensagem são peças essenciais da seção de prensagem de uma máquina de papel, pois auxiliam na remoção da água da folha de papel e aumentam sua densidade. Os rolos aplicam pressão mecânica sobre a folha de papel e expulsam a água, garantindo um teor de umidade uniforme. Isso aumenta a resistência da folha e a prepara para a secagem, garantindo o teor de umidade ideal. A manutenção e o posicionamento corretos dos rolos de prensagem aumentam a eficiência e proporcionam uma qualidade de papel consistente.
Impacto da configuração do nip na eficiência de desidratação
A configuração do nip afeta a eficiência da desidratação, controlando a taxa de extração de água e a taxa de extração de líquido durante a etapa de prensagem. O design adequado do perfil do nip facilita a aplicação uniforme da pressão, o que melhora a redução uniforme da umidade com danos mínimos à folha. Folhas mais espessas podem se beneficiar de nips mais largos ou mais distribuídos para melhor remoção de água, enquanto nips mais estreitos são essenciais durante operações de alta velocidade, onde o controle é crítico. Os resultados alcançados dependem fortemente da precisão dos ajustes e do alinhamento do nip.

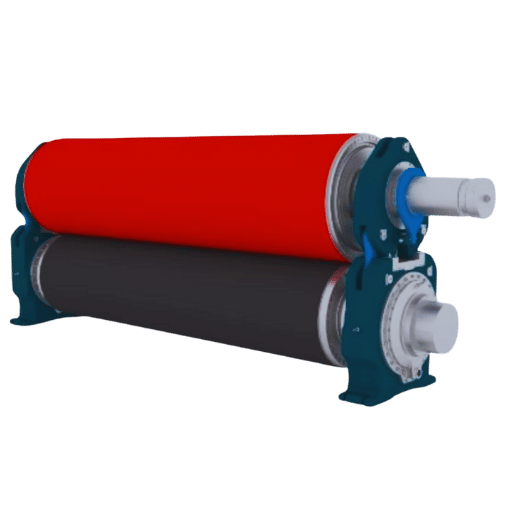

Quais são as diferentes configurações das seções de prensa?
Explorando as seções de prensa Bi-nip e Tri-nip
As seções de prensagem bi-nip e tri-nip são configurações específicas aplicadas em máquinas modernas de fabricação de papel para ajudar a remover a água de forma mais eficaz, mantendo e otimizando a qualidade da folha durante os processos de prensagem.
Uma seção de prensagem bi-nip geralmente possui dois nips de prensagem dispostos em série. Este sistema busca otimizar o processo de remoção de água, minimizando a carga da prensa para evitar danos à folha. Os sistemas bi-nip são normalmente utilizados em linhas de produção de média a alta velocidade que exigem um desempenho de desidratação confiável sem alto gasto energético. Outras características essenciais dos sistemas bi-nip são sua construção descomplicada, confiabilidade operacional, adaptabilidade a diversos tipos de papel e versatilidade no design.
Uma seção de prensa tri-nip, no entanto, possui três prensas de pressão em sequência, proporcionando maior capacidade de desidratação. Este projeto beneficia tipos de papel mais espessos ou absorventes, onde níveis de prensagem adicionais são necessários para atingir a secagem desejada. Esses sistemas tri-nip também oferecem maior eficiência na remoção de água, permitindo velocidades operacionais mais altas da máquina sem afetar negativamente a superfície da folha e as propriedades de resistência. Esses sistemas podem incorporar prensas de sapata ou de nip estendido para aprimorar ainda mais o desempenho.
As melhorias mais recentes nas seções de prensagem incorporam feltros de prensagem e revestimentos de rolo de última geração, que melhoram a remoção de água e minimizam o trabalho de manutenção e o desgaste dos componentes. Pesquisas indicam que as configurações tri-nip podem melhorar a secagem em 1 a 3% em relação aos designs bi-nip tradicionais, aumentando significativamente a eficiência energética na seção de secagem. Ambas as configurações, no entanto, só funcionarão de forma ideal se condicionadas a um tipo de papel específico, velocidade da máquina, níveis de secagem desejados e outras variáveis relevantes do processo.
Benefícios de uma prensa jumbo na produção de papel
A introdução de uma prensa jumbo na produção de papel traz inúmeros benefícios distintos. Primeiro, aumenta a eficiência da remoção de água durante a seção de secagem, economizando energia, reduzindo custos operacionais, aumentando a eficiência e melhorando a sustentabilidade. Segundo, sua aplicação melhora a uniformidade e a resistência da folha por meio de uma carga consistente e de alta pressão, essencial para a qualidade do papel. Por fim, permite maior velocidades de produção, mantendo a qualidade do papel qualidade, aumentando a produtividade e a produtividade dos fabricantes de papel.
O papel de uma prensa de calçados na melhoria da qualidade do papel
A prensa de sapata é hoje um desenvolvimento crucial na indústria de papel moderna devido ao seu design refinado e facilidade de uso. Ao contrário das prensas tradicionais, a prensa de sapata incorpora uma técnica de nip estendida, na qual a remoção de água é significativamente melhorada pelo maior tempo de permanência entre a correia e o rolo. Pesquisas sugerem que uma prensa de sapata atinge uma secagem adicional de 50% em comparação com as prensas convencionais, o que reduz a energia necessária na etapa de secagem.
Além disso, a prensa de sapata aumenta o volume, a uniformidade nos perfis de densidade e a resistência à tração, características aprimoradas da folha. Esses benefícios decorrem de tecnologias de prensagem mais antigas, que impunham maior estresse mecânico à folha de papel. Além disso, a prensa realiza carregamento uniforme em áreas de contato maiores, garantindo estabilidade dimensional impecável, superfícies lisas e rigidez duradoura, essenciais para uma impressão de alta qualidade.
O aumento da eficiência da produção é outro benefício crucial proporcionado pela prensa de sapata. Muitos sistemas operam a velocidades superiores a 2000 metros por minuto, o que permite aos produtores acompanhar a demanda e, ao mesmo tempo, manter a qualidade do produto. Além da redução do consumo de vapor e da melhor operacionalidade da máquina de costura, a eficácia das prensas de sapata na modernização da produção de papel, aliada a objetivos de sustentabilidade, é incomparável.

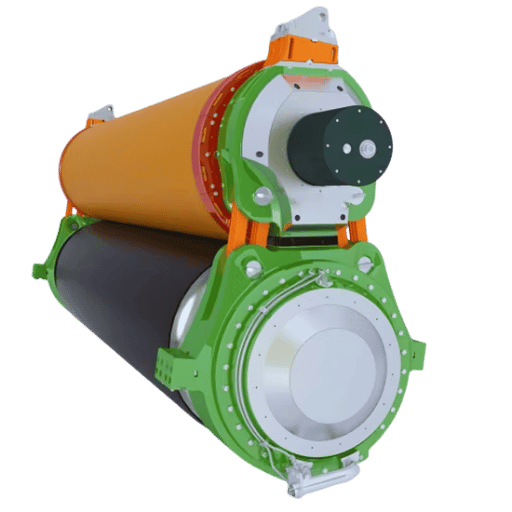

Quem são os principais fabricantes de seções de prensa?
Principais fabricantes de seções de prensa Tri-Nip
- Voith Paper: Famosa por suas soluções criativas, a Voith é especializada em seções de prensagem de alta precisão que garantem a operação eficaz e confiável de toda a máquina.
- Valmet: Pioneira na produção de papel sustentável, a Valmet desenvolveu seções avançadas de prensa tri-nip, com foco principalmente em produtividade e eficiência energética.
- Andritz: Líder de mercado em tecnologia de seção de prensa, a Andritz projeta sistemas com desempenho de desidratação aprimorado e uniformidade operacional.
- GapCon: Reconhecida por projetos personalizados de seções de prensa, a GapCon fornece soluções personalizadas com base em requisitos de produção e parâmetros de processo distintos.
Inovações dos Fabricantes de Prensas
- Projetos com Eficiência Energética: As seções de prensagem recém-instaladas aliaram melhorias de produtividade a projetos que reduzem o consumo de energia. O foco na minimização da dissipação de energia durante as fases de desidratação e prensagem garante baixo consumo de energia na seção de prensagem da máquina de papel.
- Tecnologia de desidratação aprimorada: feltros de prensagem avançados e configurações de rolos alcançaram níveis mais altos de secagem por prensagem, diminuindo os requisitos de energia nos estágios de secagem subsequentes.
- Sistemas de automação e controle: As seções de prensagem modernas implementaram automação integrada e monitoramento de processo em tempo real com controle de precisão, o que melhora a uniformidade geral e reduz o tempo de inatividade.
- Soluções personalizadas: os fabricantes oferecem cada vez mais opções de design personalizadas para condições específicas de produção, aumentando a versatilidade e a gama de aplicações, ao mesmo tempo em que melhoram o desempenho.
Escolhendo o fabricante de prensa certo para suas necessidades
Escolher o fabricante de prensas correto requer atenção a detalhes essenciais para alcançar o resultado desejado. Verifique há quanto tempo eles atuam no setor; sua reputação e confiabilidade indicam se são confiáveis para fornecer peças de prensa de qualidade para o processo de estoque de papel. Confirme se as soluções deles estão alinhadas e atendem às suas necessidades de escalabilidade de produção. Verifique se eles têm um histórico de fornecimento de equipamentos que garantem qualidade e desempenho, bem como serviços de pós-venda robustos, incluindo manutenção proativa e solução de problemas. Além disso, priorize aqueles que incluem sistemas modernos de automação e tecnologias de eficiência energética em seus projetos para aumentar a produtividade e minimizar os custos operacionais. Garantias rígidas e injustificadas e descrições técnicas vagas não devem prejudicar sua parceria para atingir suas metas operacionais de produtividade e eficiência sem concessões.
Como os sensores melhoram a eficiência da seção de prensagem?
O papel dos sensores no monitoramento da desidratação
Os sensores são essenciais no monitoramento da desidratação, pois fornecem medições precisas e em tempo real do conteúdo de água, pressões e taxas de fluxo na seção de prensagem da máquina de papel. A eficiência ideal de desidratação melhora o desempenho da máquina de papel Ao mesmo tempo, reduz o consumo de energia durante a operação. O monitoramento contínuo dos indicadores de desempenho ajuda os sensores a detectar problemas de desempenho irregulares ou anormais durante a operação. Isso auxilia na detecção precoce de potenciais problemas, o que reduz os tempos de inatividade do sistema e melhora a qualidade da produção. A automação dos sistemas de controle aumenta a confiabilidade e a integridade dos sistemas, permitindo manutenção avançada e otimização de processos.
Avanços tecnológicos em sensores de seção de prensa
Os desenvolvimentos tecnológicos modernos na seção de prensagem levaram à precisão de medição, capacidades de integração e inovações na durabilidade dos sensores. Esses sensores medem e monitoram digitalmente parâmetros-chave como temperatura, teor de umidade e tensão da folha, utilizando materiais avançados. A adoção de IoT e tecnologias sem fio permite a transmissão de dados sem fio em tempo real para sistemas de monitoramento centralizados, permitindo assim uma tomada de decisão mais rápida. Além disso, os designs robustos e modernizados dos sensores ajudam a sustentar operações confiáveis em condições industriais desafiadoras, como calor e pressão extremos, o que melhora a durabilidade e os custos de manutenção. Todos esses aprimoramentos permitem maior eficiência e otimização dos processos e operações em sistemas de seção de prensagem.
Como os sensores otimizam o desempenho da máquina de papel
Sensores primários auxiliam as máquinas de papel modernas a melhorar sua eficiência e confiabilidade, fornecendo dados em tempo real e oportunidades para análises sofisticadas. Um exemplo disso é a tecnologia de infravermelho próximo (NIR) usada em sensores de umidade para medir o teor de água das folhas de papel. A medição do teor de água ajuda a controlar os processos de secagem. Manter o teor de umidade do papel sob controle melhora a qualidade do produto e ajuda a economizar energia na seção de secagem, que pode representar até 60% do consumo de energia de uma máquina de papel.
Sensores de temperatura e pressão ajudam a monitorar a seção de prensagem constantemente para reduzir o desgaste dos rolos e otimizar a pressão de contato. Isso melhora a uniformidade da desidratação, reduz o tempo de inatividade operacional e prolonga a vida útil do equipamento. Outro componente igualmente importante são os sensores de vibração, que auxiliam na detecção precoce de falhas em rolamentos ou rotores. Ao identificar problemas precocemente, a manutenção pode ser programada para ajudar a evitar paradas não planejadas e dispendiosas.
Pesquisas recentes demonstram que algoritmos modernos de aprendizado de máquina, combinados com sensores aprimorados, aumentam a eficácia da manutenção preditiva e das decisões baseadas em informações. A adoção desses sistemas inovadores de monitoramento em fábricas de papel reduziu os custos de manutenção em 35% e aumentou o tempo de atividade geral das máquinas em 15%. Essas estatísticas ressaltam o enorme valor e o retorno sobre o investimento dos sistemas baseados em sensores, promovendo a sustentabilidade e a lucratividade no setor de fabricação de papel.
Perguntas Frequentes (FAQs)
P: Qual é a função principal da seção de prensa de uma máquina de papel?
R: A principal função da seção de prensagem de uma máquina de papel é realizar um trabalho na folha para aumentar ainda mais sua secagem e prepará-la antes de entrar na seção de secagem. A máquina ainda busca otimizar a eficiência de todo o processo de fabricação de papel, utilizando alguma pressão mecânica para remover o excesso de água do papel úmido, melhorando a eficiência geral do processo.
P: Como a seção de prensa melhora a eficiência da desidratação?
R: A eficiência da desidratação é aumentada na seção de prensagem pela aplicação de pressão através de rolos e prensas, como o rolo de sucção e o rolo jumbo. Essas prensas aumentam a secagem das folhas de papel ao eliminar a água, o que reduz a energia necessária nas etapas subsequentes de secagem.
P: Qual o papel da imprensa na seção de imprensa?
R: O feltro de prensagem é de extrema importância na seção de prensagem, pois ajuda a transportar a folha de papel úmida para dentro da prensa. Ele fornece uma camada macia, porém rígida, proporcionando a superfície necessária para remover a água com eficiência, ao mesmo tempo em que melhora a qualidade do papel de prensagem, controlando melhor a pressão durante a operação de prensagem.
P: Por que o diâmetro dos rolos é essencial na seção de prensagem?
R: O diâmetro dos rolos é crucial para a pressão de contato e o tempo de permanência. Rolos com diâmetros maiores melhoram o tempo de contato e reduzem o cisalhamento durante as transições, melhorando o controle do perfil de umidade e secura da folha de papel.
P: O que é uma seção de prensa bi-nip e como ela beneficia o processamento de papel?
R: Uma seção de prensagem bi-nip possui dois nips de prensagem em sequência, o que aumenta a eficácia da desidratação. Isso melhora a secagem do papel antes de entrar na seção de secagem, aumentando assim a velocidade da máquina de papel e proporcionando economia de energia.
P: Como o sistema hidráulico afeta a seção de prensagem das máquinas de papel?
R: O sistema hidráulico na seção de prensagem gerencia o sistema de remoção de água aplicado pelo rolo e pela prensa, controlando os níveis de água para manter a pressão constante e garantindo a consistência da operação da máquina de papel. Isso resulta em níveis ideais de secagem e contribui para a qualidade do papel.
P: Qual é a importância do perfil de umidade na seção de prensagem?
R: O perfil de umidade mostra a distribuição de umidade sobre uma folha de papel. Um perfil de umidade equilibrado na seção de prensagem resulta em uma secagem uniforme na seção de secagem, melhorando assim a qualidade do papel e reduzindo as variações no produto.
P: Quais são as vantagens de usar uma configuração de prensa direta?
R: Uma configuração de prensa direta reduz o número de trocas de feltro e rolo, o que reduz o trabalho de manutenção e aumenta a capacidade de secagem da máquina de papel. Além disso, essa configuração melhora a uniformidade da secagem e do volume, aumentando ainda mais a eficiência da fábrica de papel.
P: Como a reconstrução da seção de prensa contribui para melhorar o processamento de papel?
R: Os aprimoramentos na reconstrução da seção de prensagem são geralmente realizados com tecnologias modernas, como novos rolos e pinças otimizadas, para melhorar o desempenho do maquinário. Isso também melhora a capacidade de secagem e, ao mesmo tempo, reduz o consumo de energia, obtendo-se, assim, com eficiência a secagem e a qualidade desejadas do papel.
P: Como a secagem inicial da seção de prensagem afeta o processo de secagem?
R: A secagem da seção de prensagem afeta diretamente o consumo de energia da seção de secagem. Uma maior secagem leva à redução do gasto energético, resultando em maiores velocidades operacionais da máquina de papel. Isso otimiza toda a operação de processamento de papel.
Fontes de Referência
1. Monitoramento e otimização do consumo de energia de vácuo da rede da máquina de papel e da seção de prensa com base em CLP (Maa e Lub, 2019)
- Publicado em 2019
- Esta publicação teve como objetivo monitorar e otimizar o consumo de energia de vácuo nas seções de rede e prensa de uma máquina de papel usando um sistema de controle PLC.
- Os autores construíram um sistema de monitoramento e controle baseado em CLP que rastreou o consumo de energia de vácuo e implementou procedimentos de otimização para reduzir o uso de energia em todas as seções da máquina de papel.
- A implementação do sistema demonstrou economia de energia considerável por meio da operação de vácuo otimizada nas seções de rede e prensa da máquina de papel.
2. Máquina de Papel | Planta Piloto de Papel da WMU—A planta piloto do programa de engenharia de papel da Western Michigan University oferece informações abrangentes sobre as operações de uma máquina de papel e sua seção de prensagem.
