Polyethyleen (PE): 's Werelds meest geproduceerde kunststof — Eigenschappen, soorten en verwerking
📐 Snelle specificaties — Polyethyleen (EP)
| Parameter | Waarde |
|---|---|
| Chemische formule | (C₂H₄)ₙ |
| Monomeer | Ethyleen (CH₂=CH₂) |
| Dichtheidsbereik | 0.91–0.97 g/cm³ |
| Smeltpunt | 105–1³6 °C (221–277 °F) |
| Treksterkte | 8–³3 MPa (varieert per type) |
| Mondiale marktwaarde | $ 125.1 miljard (2024) |
| Recyclingcodes | #2 (HDPE), #4 (LDPE) |
| Belangrijkste standaard | ASTM D3350 (PE-buizen en -fittingen) |

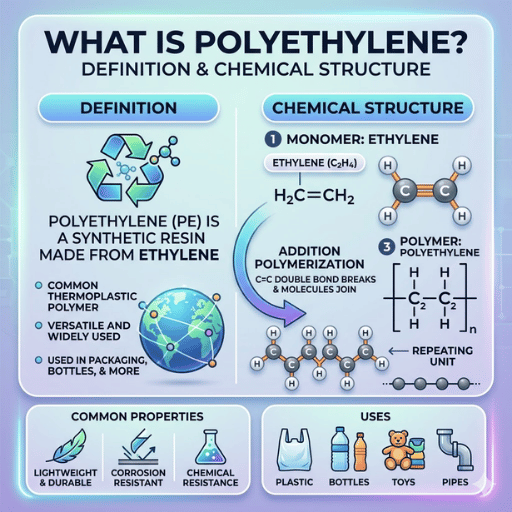

Wat is polyethyleen? Definitie en chemische structuur
Polyethyleen (PE) is een thermoplastisch polymeer dat wordt gemaakt door de polymerisatie van ethyleenmonomeer (C₂H₄). Het is 's werelds meest gebruikte kunststof en vertegenwoordigt naar schatting 34% van alle geproduceerde kunststoffen, oftewel ongeveer 100 miljoen ton per jaar wereldwijd.
De moleculaire structuur van polyethyleen behoort tot de eenvoudigste van alle polymeren: herhalende –CH₂–CH₂– eenheden, weergegeven als (C₂H₄)ₙ, waarbij n de polymerisatiegraad is. Deze eenvoudige polymeerketenstructuur geeft PE zijn combinatie van chemische inertheid, verwerkingsgemak en flexibiliteit. Variaties in ketenlengte en configuratie – lineair, vertakt of dwarsverbonden – produceren verschillende soorten polyethyleen, elk een polymeer met eigen mechanische en thermische eigenschappen.
$ 125.1 miljard
Marktwaarde van ethyleen-gebaseerd PE in 2024, volgens Grand View Research
De commerciële ontwikkeling van PE begon in 1933 bij Imperial Chemical Industries (ICI) in het Verenigd Koninkrijk, waar Eric Fawcett en Reginald Gibson voor het eerst onderzoek deden naar de hogedrukpolymerisatie (1,400 bar) van ethyleen. Tot 1953 bleef dit een laboratoriumexperiment, totdat het werd gecommercialiseerd door een 15-jarig onderzoeksproject onder leiding van Karl Ziegler aan het Max Planck Instituut. Door gebruik te maken van zeer actieve katalysatorsystemen op basis van titaniumtetrachloride en aluminiumalkylen – het Ziegler-Natta-katalysatorsysteem – maakte dit proces de goedkope massaproductie van polyethyleen met hoge dichtheid (HDPE) mogelijk en werd uiteindelijk beloond met de Nobelprijs voor de Scheikunde in 1963. Zie voor meer informatie. Het artikel van Britannica over polyethyleen.
Momenteel wordt de belangrijkste grondstof voor ethyleen, waarop polyethyleen (PE) is gebaseerd, gewonnen door stoomkraken van nafta of ethaan. De lage kosten en de ruime beschikbaarheid van monomeren zorgen ervoor dat PE in 2024 een concurrerende prijs heeft van tussen de $1,000 en $1,500 per metrische ton, waarmee het 's werelds meest betaalbare technische thermoplast is.
Soorten polyethyleen: HDPE, LDPE, LLDPE en meer.
Als categorie omvat "polyethyleen" een subset van Lohibev-polyethyleen die varieert in dichtheid, moleculair gewicht, kristalliniteit en Hessim-monomeren. De acceptatie van verschillende typen polyethyleen is specifiek voor elke toepassing, gebaseerd op de thermische en mechanische eigenschappen. Deze vergelijkingstabel toont de zes belangrijkste varianten van PE.
| Type | Dichtheid (g / cm³) | moleculair gewicht | kristalliniteit | Smeltpunt | Belangrijkste toepassingen |
|---|---|---|---|---|---|
| HDPE | 0.941-0.965 | 50,000-250,000 | > 90% | 130-136 ° C | Flessen, pijpen, brandstoftanks |
| LDPE | 0.910-0.940 | 50,000-200,000 | ~ 50% | 105-115 ° C | Filmpjes, zakjes, knijpflesjes |
| LLDPE | 0.915-0.925 | - | ~ 40% | 120-125 ° C | Rekfolie, voeringen |
| MDPE | 0.926-0.940 | - | ~ 60% | 120-130 ° C | Gasleidingen, fittingen |
| UHMWPE | 0.930-0.935 | 3.5-7.5 miljoen | ~ 45% | 130-136 ° C | Gewrichtsimplantaten, pantser |
| PEX | 0.930-0.950 | Verknoopt | NB | Niet van toepassing (thermoharder) | Loodgieterswerk, vloerverwarming |
Hoogdicht polyethyleen (HDPE) vertegenwoordigt 52.4% van de totale PE-productie, gemeten naar volume. De lineaire polyethyleenketens zijn dichter op elkaar gepakt dan die van andere leden van de familie, wat resulteert in een hoge kristalliniteit (meer dan 90%) door het ontbreken van aangehechte zijketens. Hierdoor heeft het ook de hoogste treksterkte (26-33 MPa). Daarentegen wordt het veel minder kristallijne (13-22%) lagedichtheidpolyethyleen (LDPE), gebaseerd op de verschillen in ductiliteit en zachtheid, gebruikt voor plastic zakken en folies, met een treksterkte van 48 tot 62 MPa.
Aan de andere kant worden de meest buigzame varianten, lineair lagedichtheidpolyethyleen (LLDPE), geproduceerd door copolymerisatie van ethyleen met een lineair monomeer (buteen, hexeen of octeen). De vertakte monomeren in LLDPE voorkomen namelijk de vorming van kristallijne structuren, die het materiaal anders broos en inflexibel zouden maken. Dankzij hun betere perforatie- en scheursterkte in vergelijking met LDPE worden deze varianten steeds vaker gebruikt in rekfolietoepassingen, doorgaans tegen 15-25% lagere materiaalkosten.
⚠️ Veelgemaakte fout
Tot slot zijn de unieke eigenschappen van polyethyleen met ultrahoge molecuulmassa (UHMWPE) het gevolg van de verhoogde molecuulmassa van 3.5-7.5 Mn g/mol, ofwel ongeveer 15-30 keer die van standaard HDPE. Wanneer het bijvoorbeeld als coating voor orthopedische implantaten wordt gebruikt, zorgt het slechts voor een bescheiden vermindering van slijtage.
Er worden nog twee andere, minder vaak gebruikte typen genoemd. Zeer-lagedichtheidpolyethyleen (VLDPE), met een dichtheid van minder dan 0.915 g/cm³ en een elastische structuur, wordt gebruikt in flexibele buizen en slangen. Gechloreerd polyethyleen (CPE) is een gemodificeerd HDPE waaraan 25-45 gewichtsprocent chloor is toegevoegd om de brandwerendheid te verbeteren en de acceptatie van PVC te vergroten als dakmembraan en kabelmantel.
Een van de meest voorkomende bronnen van verwarring: polyethyleentereftalaat (PET, code #1) is geen polymeer, ondanks de gelijke naam. PET is een vorm van polyester, is ontstaan uit tereftaalzuur en ethyleenglycol, een heel ander polymeer, en heeft andere eigenschappen en recyclingmogelijkheden.
HDPE versus LDPE: Wat zijn de verschillen?
De juiste keuze hangt af van de mechanische, thermische en barrière-eisen van uw toepassing. Hieronder vindt u een voorbeeld van hoe de verschillende opties in een directe vergelijking met elkaar vergelijken.
| Eigendom | HDPE | LDPE | Test standaard |
|---|---|---|---|
| Dichtheid | 0.941–0.965 g/cm³ | 0.910–0.940 g/cm³ | ASTM D792 |
| Treksterkte | 26–33 MPa | 8–12 MPa | ASTM D638 |
| Verlenging bij Break | 100-1,000% | 100-650% | ASTM D638 |
| Smeltpunt | 130-136 ° C | 105-115 ° C | ASTM D3418 |
| kristalliniteit | > 90% | ~ 50% | - |
| Chemische weerstand | Uitstekend | Goed | ASTM D543 |
| Transparantie | Opaak/doorschijnend | Semi-transparant | - |
| Recyclingcode | #2 | #4 | - |
Structureel gezien is het verschil vrij eenvoudig; polyethyleen met hoge dichtheid (HDPE) en polyethyleen met lage dichtheid (LDPE) verschillen op moleculair niveau: HDPE heeft lineaire polyethyleenketens die in de lengte zijn uitgelijnd met een opmerkelijk lage vertakkingsgraad; deze ketens pakken zich efficiënt in tot kristallijne domeinen, waardoor de kristallijne dichtheid en dus de stijfheid en dichtheid toenemen; LDPE heeft lange, vertakte polyethyleenketens die een efficiënte pakking belemmeren, waardoor het kristallijne aandeel daalt tot ongeveer 50%, wat resulteert in een zachtere, beter verwerkbare substantie.
💡 Technische toelichting — Kristalliniteit en barrièreprestaties
De kristalliniteit van HDPE van meer dan 90% betekent een dichtere pakking van moleculen en daardoor een MVTR (vochtdoorlaatbaarheid) die 3-5 keer lager is dan die van LDPE onder ASTM E96-testomstandigheden. Deze barrière-eigenschappen zijn cruciaal voor de houdbaarheid en de bescherming van voedselverpakkingen en chemische containers voor zeer vochtgevoelige materialen. Bij het specificeren van PE voor vochtgevoelige toepassingen is het raadzaam om HDPE met een dichtheid van meer dan 0.950 g/cm³ te specificeren om de maximale barrièrevoordelen te behalen.
Praktische vuistregel: als het om HDPE gaat voor chemische toepassingen, dragende materialen of drukvaten, geef dit dan aan. Drukvaten moeten flexibel, hittebestendig of vervormbaar zijn, bijvoorbeeld plastic zakken, krimpfolie of knijpflesjes, meestal gemaakt van LDPE of LLDPE. Selecteer op basis van het aantal lagen, of in veel verpakkingstoepassingen, integraal verbonden (thermisch geseald), gelaagd. HDPE voor de barrière, LDP/meerlaags voor de afdichting.
Eigenschappen van polyethyleen — Mechanische, thermische en chemische eigenschappen
De mechanische en thermische eigenschappen van polyethyleen verschillen duidelijk tussen de verschillende kwaliteiten. Daarom is hieronder een tabel opgenomen met een overzicht van de mechanische, thermische en elektrische gegevens voor HDPE en LDPE (de twee meest voorkomende typen), samen met de ASTM-testnorm voor elke meting.
| Eigendom | HDPE | LDPE | Standaard |
|---|---|---|---|
| Treksterkte | 26–33 MPa | 8–12 MPa | ASTM D638 |
| Buigmodulus | 1,000–1,500 MPa | 200–400 MPa | ASTM D790 |
| Slagvastheid (Izod) | 20–180 J/m | Geen pauze | ASTM D256 |
| HDT bij 0.46 MPa | 80-90 ° C | 40-50 ° C | ASTM D648 |
| Vicat-verzachting | 125-130 ° C | 90-100 ° C | ASTM D1525 |
| Diëlektrische sterkte | 18–20 kV/mm | 17–20 kV/mm | ASTM D149 |
| Coëff. van thermische uitzetting | 100–200 ×10⁻⁶/°C | 150–300 ×10⁻⁶/°C | ASTM D696 |
De chemische corrosiebestendigheid van PE is een van de meest opvallende eigenschappen. Het kan langdurig contact met verdunde en geconcentreerde zuren, basen en alcoholen doorstaan zonder enige degradatie. Zoutwateroplossingen, detergenten en alle organische oplosmiddelen, zolang de temperatuur onder de 60 °C blijft, zijn niet schadelijk voor de polymeerstructuur van PE.
PE is minder bestand tegen de aanwezigheid van gechloreerde oplosmiddelen (trichloorethyleen, tetrachloorkoolstof), sterke oxiderende zuren (geconcentreerd salpeterzuur) en aromatische koolwaterstoffen (die allemaal zwelling of spanningsscheuren veroorzaken).
Omgevingsgerelateerde spanningsscheuren (ESC) blijven de meest gevreesde vorm van falen van PEM-buizen. Oppervlakte-interactie met oppervlakteactieve stoffen, bevochtigingsvloeistoffen of bepaalde organische stoffen onder spanning kan leiden tot scheuren bij een spanningsniveau dat ruim onder de minimaal vereiste vloeigrens van PE ligt. Voorkeurstests voor buiskwalificatie omvatten de ASTM D1693-test met afscheurstrook en de ISO 16770-kruiptest met volledige inkeping.
Door PE-kwaliteiten met een hoger moleculair gewicht en een smalle molecuulgewichtsverdeling te selecteren, wordt de kwetsbaarheid voor ESC geminimaliseerd.
💡 Technische opmerking — PE als elektrische isolatie
De doorslagweerstand van PE van 18-20 kV/mm betekende dat voor de omhulling van overblijfselen uit de Tweede Wereldoorlog, zoals radarkabels, deze diëlektrische eigenschap doorslaggevend was – een indicator die nog steeds relevant is voor moderne kabels en draden, die doorgaans bijvoorbeeld aan de IEC 60502-norm moeten voldoen. Een lage diëlektrische constante van 2.25-2.35 in vergelijking met lucht (1,0), XLPE, een zeer lage dissipatiefactor, het feit dat het geen vocht absorbeert – en de relatief lage kosten – maken de isolerende eigenschappen van PE tot een van de beste onder de gangbare polymeren.
De thermische eigenschappen beperken het gebruik van PE tot gematigde temperaturen. Met een thermische uitzettingscoëfficiënt (100-300 µg/°C, afhankelijk van de kwaliteit) die ongeveer tien keer hoger is dan die van staal, moet rekening worden gehouden met uitzetting bij lange leidingtrajecten en constructies. Een ander probleem is UV-degradatie: ongestabiliseerd PE verliest 50% van zijn treksterkte na 12 maanden blootstelling aan de buitenlucht. Daarom bevat PE voor buitengebruik 2-3 gewichtsprocent roet volgens de ASTM D3350 celclassificatie.
Toepassingen van polyethyleen: van verpakkingen tot industriële leidingen
44.3%
Het aandeel van verpakkingen in de wereldwijde vraag naar polyethyleen (PE).
$ 125.1B
Wereldwijde marktwaarde van private equity (2024)
Polyethyleen wordt in vrijwel elke industriële sector gebruikt. Dit brede scala aan toepassingen omvat dunne folies en structurele leidingsystemen met een levensduur van 50 jaar. Er kunnen zes belangrijke vraagsectoren worden onderscheiden:
1. Verpakkingen (ongeveer 44% van het wereldwijde PE-verbruik)
Bijna 80% van de vraag in deze categorie betreft verpakkingen. LDPE- en LLDPE-folies zijn toonaangevend: boodschappentassen, voedselverpakkingen, krimpfolie en rekfolie voor palletverpakkingen. HDPE wordt gebruikt in voedselcontainers, melkflessen, wasmiddelflessen en binnenbekleding van ontbijtgranendozen.
De vochtbarrière is door de FDA goedgekeurd voor contact met levensmiddelen (21 CFR 177.1520) en door de hitteverzegeling is het bij uitstek geschikt als verpakkingsmateriaal voor voedingsmiddelen, consumentengoederen en industriële producten.
2. Bouw en Infra
Hogedichtheidpolyethyleen (HDPE) leidingsystemen worden vervaardigd volgens de ASTM D3350-specificaties voor gasdistributie, waterdistributie, drainage en rioolwaterverwerking. Polyethyleen (PE) geomembranen worden gebruikt om stortplaatsen, vijvers en opslagsystemen af te dekken. Polyethyleen dampremmende folies worden onder funderingen van gebouwen geplaatst om een vochtbarrière te vormen.
Leidingsystemen van polyethyleen met gemiddelde dichtheid (MDPE) worden gebruikt in gastoepassingen waar een lagere, gematigde druk tot 100 psi nodig is.
3. Consumptiegoederen
Huishoudelijke producten van polyethyleen (PE) omvatten opbergbakken en gebruiksvoorwerpen zoals snijplanken, wasmanden en speelgoed. Wat betreft de producten voor persoonlijke verzorging, worden schoonmaakmiddelen en glijmiddelen verpakt in flessen van HDPE en LDPE, omdat deze materialen niet reageren met het product.
4. Automotive
Brandstoftanks van polyethyleen met hoge dichtheid (HDPE) hebben het gebruik van metalen tanks in personenauto's grotendeels verdrongen, omdat PE corrosiebestendig is, gewichtsvoordelen biedt (30-40% ten opzichte van staal) en zich uitstekend leent voor ontwerpflexibiliteit door middel van blaasvormen. PE wordt gebruikt voor energieabsorbers in bumpers, isolatie voor kabelbomen en bodemplaten.
5. medisch
Volgens ISO 5834 gebruiken fabrikanten geen keramische lageroppervlakken meer voor heup- en kniegewrichten. In plaats daarvan gebruiken ze 'dragerlageroppervlakken', die over het algemeen bestaan uit polyethyleen met een ultrahoge moleculaire massa (UHMWPE). Knie- en heupgewrichten met dit materiaal worden jaarlijks in meer dan 1.5 miljoen gewrichtsvervangingen in de Verenigde Staten gebruikt.
PE levert ook andere hulpmiddelen: steriele verpakkingen, wegwerpartikelen en medische slangen.
6. Landbouw
Polyethyleen mulchfolie voor onkruidbestrijding en vochtretentie. HDPE-irrigatiebuizen zorgen voor een effectieve wateraanvoer over lange afstanden. LLDPE-silagezakken fermenteren voer onder anaerobe omstandigheden voor stabiele opslag.
De meeste PE-landbouwproducten zijn van het type met UV-stabilisator om langdurig gebruik op het veld te kunnen weerstaan.
💡 Pro-tip
HDPE-geomembranen voor stortplaatsbekleding voorkomen dat percolaatverontreiniging in het grondwater terechtkomt – dit is een wereldmarkt van 3.2 miljard dollar die niet vaak in materiaalgidsen wordt vermeld. Bij het specificeren van het geomembraan is het belangrijk om te kiezen voor de GRI-G M13-oplossingen met een minimale dikte van 1.5 millimeter (60 mil) voor primaire bekledingen.
Hoe polyethyleen wordt geproduceerd en verwerkt
Om polyethyleen te produceren, moet ethyleengas worden gepolymeriseerd – aan elkaar gekoppeld tot lange polymeerketens – via een van de verschillende katalytische of radicaal-geïnitieerde processen. Elke methode bepaalt het resulterende PE-type, de molecuulgewichtsverdeling en de vertakkingsstructuur.
Polymerisatiemethoden
LDPE wordt geproduceerd door radicale polymerisatie onder hoge druk. Ethyleen wordt blootgesteld aan een druk van 1,000-3,000 bar en verhit tot 150-300 °C in aanwezigheid van vrije-radicaalinitiatoren (organische peroxiden of sporen van zuurstof). De extreem hoge druk en temperatuur veroorzaken willekeurige vertakkingen met lange ketens – een kenmerk van alle LDPE. Dit was de oorspronkelijke productiemethode, die in 1933 bij ICI werd ontdekt.
Ziegler-Natta-katalyse levert HDPE en lineair LLDPE (Low Density Polymer) op bij lage druk (10–80 bar) en gematigde temperatuur (70–110 °C). Een katalysatorsysteem – doorgaans TiCl₄ ondersteund op MgCl₂ samen met een AlR₃-co-katalysator – produceert lineaire polymeerketens met gecontroleerde vertakkingen van korte ketens. De ontdekking van dit systeem door Karl Ziegler in 1953 transformeerde PE van een nichemateriaal tot een gangbaar polymeer.
Phillips-katalyse is vergelijkbaar met Ziegler-Natta-katalyse doordat de katalysator bestaat uit chroomoxide (CrO₃) op een silicadrager voor de productie van HDPE. Deze katalysator werd in 1951 voor het eerst ontdekt bij Phillips Petroleum en wordt gebruikt voor de productie van ongeveer 40-50% van de wereldwijde HDPE-productie. HDPE van het Phillips-type heeft een bredere molecuulgewichtsverdeling dan de Ziegler-Natta-varianten, wat de verwerkbaarheid en de taaiheid van de polymeren beïnvloedt.
Metallocene-katalyse maakt gebruik van een nieuwe klasse katalysatoren, de single-site metalloceners. Deze produceren PE met een zeer nauwkeurig gecontroleerde Pupuris(Fedadis)-verdeling en een preciezere incorporatie van bepaalde comonomeereenheden. Dit leidt tot een verbeterde hittebestendigheid, slagvastheid en transparantie – eigenschappen die van vitaal belang zijn voor een film.
PE-verwerking: temperatuurzones tijdens extrusie
Na polymerisatie worden de PE-harskorrels door middel van smeltverwerking tot eindproducten verwerkt. Extrusie is hiervoor de meest gebruikte methode voor de productie van folie, buizen, platen en profielen. Spuitgieten, blaasvormen en rotatiegieten zijn andere toepassingen. De meest voorkomende extrusietemperatuurprofielen zijn hieronder in een tabel weergegeven:
| Extrusiezone | HDPE-temperatuur | LDPE-temperatuur |
|---|---|---|
| Voeden | 160-170 ° C | 150-160 ° C |
| Compression | 170-190 ° C | 160-180 ° C |
| meting | 180-200 ° C | 170-190 ° C |
| De | 190-210 ° C | 180-200 ° C |
| Schroef snelheid | 40-80 tpm | 30-60 tpm |
💡 Pro-tip
In het geval van PE-compoundering en het mengen van kleurmasterbatches, extruders met dubbele schroef Er is gebleken dat ze een betere verdeling van de menging hebben dan ontwerpen met één schroef. De twee in elkaar grijpende, meedraaiende schroeven zorgen voor een uitstekende verspreiding van het additief bij een lagere smelttemperatuur, waardoor warmtegevoelige additieven minder thermisch degraderen.
Polyethyleencompoundering en -menging was geen probleem voor bijvoorbeeld homopolymeren van Dow en multigrade XB-polymeren van Union. Wanneer een modulusvereiste werd gesteld, konden deze worden gebruikt om de intensievere menging te realiseren die nodig was om een consistente verdeling van additieven in PE-compoundformuleringen te bereiken. De dubbelschroefextruders van Dow en Union boden echter het volledige spectrum aan PE-compoundering: van koolstofzwartdosering voor UV-behandeling tot het gebruik van vlamvertragers van het type 'B' voor bouwmaterialen, en tot 'in-color' voor een breed scala aan consumententoepassingen.
Voordelen en beperkingen van polyethyleen
De gunstige positie van PE als 's werelds meest geproduceerde kunststof is te danken aan een reeks solide functionele voordelen. Geen enkel materiaal is echter zonder compromissen, en hier volgt een openhartig overzicht van zowel de positieve als de negatieve aspecten.
✔ Voordelen
- Chemische bestendigheid: bestand tegen zuren, basen en de meeste oplosmiddelen.
- Lage kosten: $1,000–1,500 per metrische ton (grondstoffenprijzen)
- Lichtgewicht: dichtheid 0.91–0.97 g/cm³ (lichter dan water)
- FDA-goedgekeurde kwaliteiten voor contact met levensmiddelen (21 CFR 177.1520)
- Recyclebaar: HDPE (#2) en LDPE (#4) worden door de meeste gemeentelijke recyclingprogramma's geaccepteerd.
- Vochtbarrière: lage MVTR volgens ASTM E96
⚠️ Beperkingen
- Slechte UV-bestendigheid zonder roet (2-3 gewichtsprocent) of UV-stabilisatoren volgens ASTM D3826.
- Lage hittebestendigheid: HDT 40–90 °C, afhankelijk van het type.
- Spanningsscheuren in aanwezigheid van oppervlakteactieve stoffen/oxidatiemiddelen
- Milieubestendigheid: ongeveer 500 jaar om af te breken op een stortplaats.
- Ontvlambaar: brandt met een blauwe vlam en druipt tijdens het branden.
- Lage stijfheid in vergelijking met polypropyleennylon of technische kunststoffen
Wat duurzaamheid betreft, profiteert PE nog steeds van een wijdverspreide recyclinginfrastructuur. Naast PET is HDPE wellicht het meest gerecyclede type kunststof ter wereld, met traceerbaarheids- en herverwerkingsprocessen die in de meeste ontwikkelde markten zijn vastgelegd. Sinds 1990 heeft de FDA meer dan 360 'No Objection Letters' afgegeven voor kunststoffen die bestemd zijn voor contact met levensmiddelen en die op gehalteniveau zijn gerecycled.
Een relatief nieuw voorstel voor biobased PE is Braskem's I'm Green polyethyleen, geproduceerd uit ethanol van suikerriet in plaats van fossiele grondstoffen. Het is een direct equivalent van conventioneel PE en heeft volgens Braskem een levenscyclus met een CO2-voetafdruk die met 3.09 kg CO2-equivalent per kg hars is verminderd21.
Veelgestelde vragen over polyethyleen
Is polyethyleen schadelijk voor de mens?
Bekijk antwoord
FDA-goedgekeurde PE-kwaliteiten (21 CFR 177.1520) zijn veilig voor contact met levensmiddelen. HDPE en LDPE lekken onder normale omstandigheden geen schadelijke stoffen. De WHO concludeerde in 2022 Dat er nog steeds onvoldoende bewijs is voor een verband tussen blootstelling aan microplastics en gezondheidseffecten.
Waar wordt polyethyleen voor gebruikt?
Bekijk antwoord
Polyethyleen (PE) wordt gebruikt in zes belangrijke eindgebruikssectoren: verpakkingen (44.3% van de wereldwijde vraag, waaronder folies, flessen en voedselverpakkingen), de bouw (buizen, geomembranen, dampremmende folies), consumentengoederen (huishoudelijke producten, speelgoed), de automobielindustrie (brandstoftanks, kabelisolatie), de medische sector (UHMWPE-gewrichtsimplantaten, steriele verpakkingen) en de landbouw (mulchfolie, irrigatiebuizen). HDPE is alleen al goed voor 52.4% van de totale PE-productie in volume.
Hoe wordt polyethyleen gemaakt?
Bekijk antwoord
Polyethyleen (PE) wordt geproduceerd door polymerisatie van ethyleengas (C₂H₄). Er bestaan drie primaire methoden: hogedruk-radicale polymerisatie (produceert LDPE bij 1,000–3,000 bar), Ziegler-Natta-katalyse met TiCl₄/MgCl₂-katalysatoren (produceert HDPE en LLDPE bij lage druk) en Phillips-katalyse op basis van chroom. Na de polymerisatie worden PE-korrels verwerkt tot eindproducten door middel van extrusie, spuitgieten of blaasvormen.
Is polyethyleen recyclebaar?
Bekijk antwoord
Ja. HDPE (#2) en LDPE (#4) zijn mechanisch recyclebaar. Gerecycled HDPE wordt gebruikt voor drainagebuizen, houtvervangers en speeltoestellen.
Wat is het verschil tussen polyethyleen en polypropyleen?
Bekijk antwoord
Het zijn beide polyolefinen, maar ze verschillen in structuur en eigenschappen. Polypropyleen (PP) heeft een methylgroep aan de zijkant, waardoor het beter bestand is tegen hitte (HDT ~ 100 °C versus PE 40-90 °C) en stijver is. PE is beter bestand tegen stoten bij temperaturen onder nul °C en heeft een betere chemische bestendigheid tegen spanningsscheuren. Het hogere smeltpunt van PP (160-170 °C) maakt het geschikt voor vaatwasmachinebestendige verpakkingen, magnetronverpakkingen en onderdelen onder de motorkap van auto's, waar PE zou verzachten of vervormen.
Beide producten worden gebruikt in contact met levensmiddelen en zijn goedgekeurd door de FDA.
Kan polyethyleen hoge temperaturen weerstaan?
Bekijk antwoord
PE heeft een matige hittebestendigheid. HDPE smelt bij 130–136 °C en wordt zacht (Vicat) bij 125–130 °C. LDPE smelt bij een lagere temperatuur, namelijk 105–115 °C. Voor langdurige belasting is de hitteverbuigingstemperatuur (HDT) volgens ASTM D648 bij 0.46 MPa de praktische limiet: 80–90 °C voor HDPE en 40–50 °C voor LDPE. Vernet PE (PEX) is bestand tegen hogere temperaturen, vandaar dat PEX dominant is in sanitaire installaties en vloerverwarming.
Wat gebeurt er als polyethyleen wordt verhit?
Bekijk antwoord
Als thermoplastisch materiaal wordt PE zacht bij verhitting en kan het worden vervormd – een eigenschap die extrusie en spuitgieten mogelijk maakt. Boven het smeltpunt vloeit PE als een viskeuze vloeistof. Langdurige verhitting boven 300 °C veroorzaakt thermische degradatie, waarbij vluchtige organische stoffen vrijkomen, waaronder alkanen, alkenen en aldehyden. PE verkoolt niet; het smelt en druipt, vandaar dat brandvertragende additieven nodig zijn in bouwtoepassingen. Tijdens de verwerking voorkomt het handhaven van de smelttemperatuur binnen ±3 °C van de streeftemperatuur degradatie en garandeert het een consistente kwaliteit van het eindproduct gedurende de gehele productiecyclus.
Heeft u apparatuur nodig voor het compounderen of extruderen van PE?
Over deze analyse
Deze handleiding is gebaseerd op gepubliceerde gegevens van ASTM International, PlasticsEurope en vakliteratuur over polymeerwetenschap. De extrusieverwerkingsparameters weerspiegelen de standaard werkingsbereiken die door fabrikanten van apparatuur zijn gedocumenteerd en geverifieerd aan de hand van handboeken voor polymeerverwerking. Wij hebben geen commerciële relatie met de in dit artikel genoemde harsfabrikanten.
Referenties en bronnen
- plasticsEurope – plastics – De feiten op een rij [2024]
- ASTM D 3350 – Standaardspecificatie voor PE-buizen en -fittingen
- Amerikaanse FDA – 21 CFR 177.1520 Olefinepolymeren
- PubChem – Samenvatting van polyethyleenverbindingen
- WHO – Blootstelling aan nano- en microplastics
- Britannica – Polyethyleen
- Grand View Research – Marktgrootteverslag over polyethyleen
![Wat is recycling? Definitie, proces, soorten en voordelen [Gids 2026]](https://ud-machine.com/wp-content/uploads/2026/04/0-2.webp)
